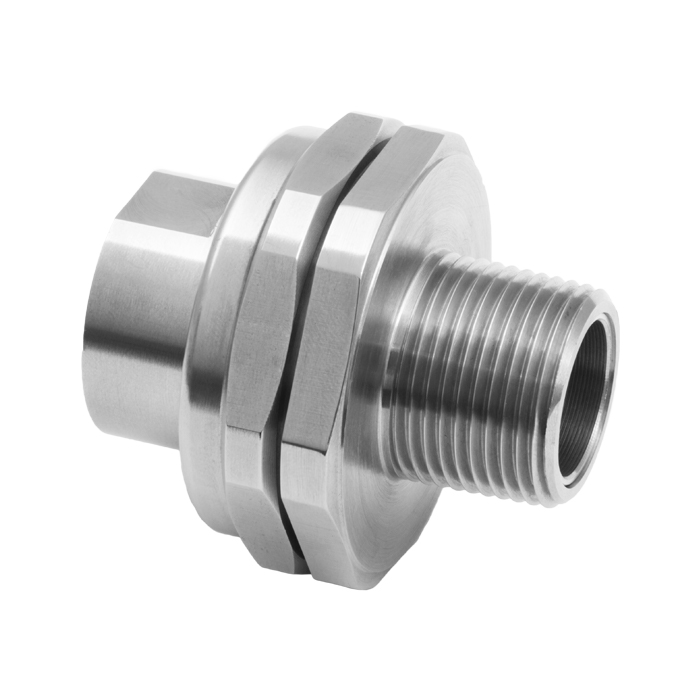

在线联盟,全球批准,爆炸性气氛电缆/导管配件
•允许将导管或腺体连接到设备
•适用于刚性或柔性导管
•积分耦合消除了旋转导管的需要
•通用/工业版可用
•可提供设备接口“O”型环密封
•-60˚C至200˚C
•全球标记,IECEx,ATEX&CCSAUS
注意:可提供对公或对公螺纹选项。
可提供设备接口的“O”环密封。对于此类选项,请在上面的订购引用中的类型编号后添加后缀字母“R”,例如,780rdm2m2。
如果需要2个单独的机箱,请联系CMP产品188博金宝网站下载
BS 6121:第1部分:1989,IEC 62444, EN 62444 | |
仅适用于IK10到iec62262(20焦耳)黄铜和不锈钢 | |
cml 18atex1329u | |
II 2 GD EX D IIC GB,EX E IIC GB,EX TA IIIC DA IP6x IM2前II MB / EX E I MB |
|
EN 60079 - 0 1 7日31日 | |
Iecex CML 18.0186U. | |
Ex d IIC Gb, Ex e IIC Gb, Ex ta IIIC Da IP6X, Ex d I Mb, Ex e I Mb | |
IEC 60079-0,1,7,31 | |
1055233 | |
I级,Div 1和2,A组,B,C,D;机箱类型4x:I类,1,AEX DE II;ex de II | |
C22.2 No.0,0.5,30,94,CAN / CSA E60079-0,1,7,CAN / CSA E61241-1,UL STD 50,1203,UL 60079-0,1,7 | |
Tc ru c-gb.гб05.b00138 | |
TÜV12.1334U. | |
gyj13.1142x. | |
如果配置CMP ' O '环或入口螺纹密封,则采用IP66密封** | |
黄铜(标准),化学镀镍黄铜,铝,不锈钢 |
**参考保持密封参阅有关防护等级的进一步资料

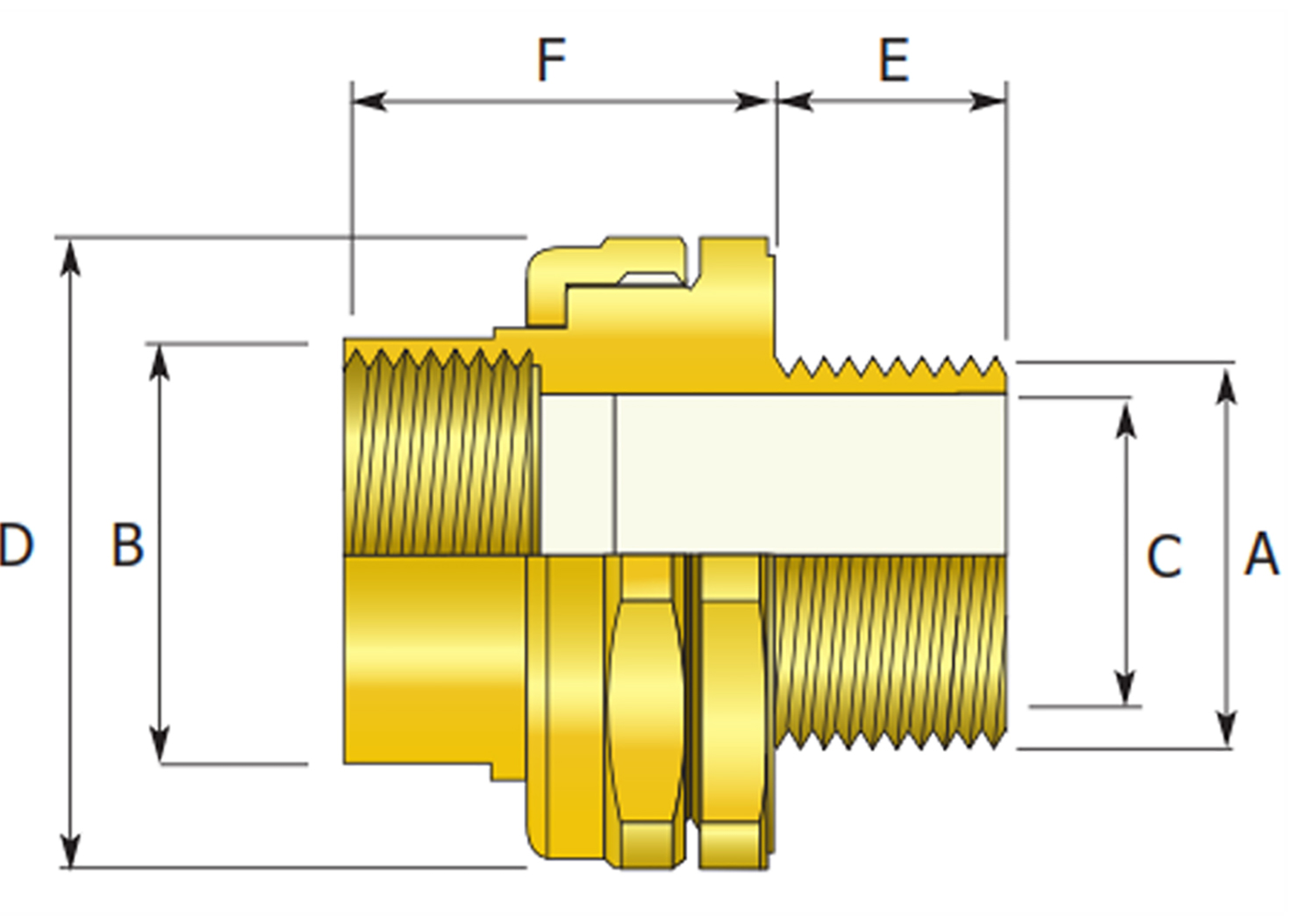

度规 | 《不扩散核武器条约》 | 公元证 | |||||||||||
订购 参考 (黄铜,指标) |
男性 前锋 线 大小 |
最短 线 长度E |
女性后方 螺纹尺寸 “b” |
毛孔 直径 “c” |
订购 参考 (铜,不扩散核武器条约》) |
男前锋 NPT线程 尺寸“a”(in) |
最短 NPT线程 长度E (在) |
女性后方 螺纹尺寸 “b”(in) |
毛孔 直径 “c” |
最大 突出 长度 “f” |
横跨 公寓 十六进制 “D” |
横跨 角落 ØD |
安装 扭矩 (纳米) |
780年dm2m2 | M20 X 1.5 | 0.600 | M20 X 1.5 | 0.563 | 780年dt1t1 | 1/2“ | 0.79 | 1/2“ | 0.563 | 1.417 | 1.614 | 1.776 | 0.276 |
780年dm3m3 | M25 x 1.5 | 0.600 | M25 x 1.5 | 0.791 | 780年dt2t2 | 3/4 | 0.80 | 3/4 | 0.791 | 1.417 | 1.811 | 1.992 | 0.394 |
780年dm4m4 | 两个同伴M32 X 1.5 | 0.600 | 两个同伴M32 X 1.5 | 1.039 | 780年dt3t3 | 1 | 0.98 | 1 | 1.039 | 1.417 | 2.047 | 2.252 | 0.591 |
780年dm5m5 | M40 x 1.5 | 0.600 | M40 x 1.5 | 1.283 | 780dt4t4. | 1-1 / 4“ | 1.01 | 1-1 / 4“ | 1.283 | 1.417 | 2.362 | 2.598 | 0.984 |
780年dm6m6 | M50 x 1.5 | 0.600 | M50 x 1.5 | 1.740 | 780年dt5t5 | 1-1 / 2“ | 1.03 | 1-1 / 2“ | 1.740 | 1.417 | 2.760 | 3.035. | 1.181 |
780年dm7m7 | M63 x 1.5 | 0.600 | M63 x 1.5 | 2.209 | 780dt6t6. | 2 | 1.06 | 2 | 2.209 | 1.417 | 3.110 | 3.421 | 1.772 |
780年dm8m8 | M75 x 1.5 | 0.600 | M75 x 1.5 | 2.681 | 780dt7t7. | 2 - 1/2 | 1.57 | 2 - 1/2 | 2.681 | 1.614 | 3.539 | 3.894 | 1.772 |
780dm9m9. | M90 X 2.0 | 0.900 | M90 X 2.0 | 3.154 | 780dt8t8. | 3 | 1.63 | 3 | 3.154 | 1.614 | 4.331 | 4.764 | 1.772 |
除非另有说明,否则尺寸以英寸为单位显示 |
度规 | 《不扩散核武器条约》 | 公元证 | |||||||||||
订购 参考 (黄铜,指标) |
男性 前锋 线 大小 |
最短 线 长度E |
女性后方 螺纹尺寸 “b” |
毛孔 直径 “c” |
订购 参考 (铜,不扩散核武器条约》) |
男前锋 NPT线程 尺寸“a”(in) |
最短 NPT线程 长度E (在) |
女性后方 螺纹尺寸 “b”(in) |
毛孔 直径 “c” |
最大 突出 长度 “f” |
横跨 公寓 十六进制 “D” |
横跨 角落 ØD |
安装 扭矩 (纳米) |
780年dm2m2 | M20 X 1.5 | 15.0 | M20 X 1.5 | 14.3 | 780年dt1t1 | 1/2“ | 0.79 | 1/2“ | 14.3 | 36.0 | 41.0 | 45.1 | 7.0 |
780年dm3m3 | M25 x 1.5 | 15.0 | M25 x 1.5 | 20.1. | 780年dt2t2 | 3/4 | 0.80 | 3/4 | 20.1. | 36.0 | 46.0 | 50.6 | 10.0 |
780年dm4m4 | 两个同伴M32 X 1.5 | 15.0 | 两个同伴M32 X 1.5 | 26.4 | 780年dt3t3 | 1 | 0.98 | 1 | 26.4 | 36.0 | 52.0 | 57.2 | 15.0 |
780年dm5m5 | M40 x 1.5 | 15.0 | M40 x 1.5 | 32.6 | 780dt4t4. | 1-1 / 4“ | 1.01 | 1-1 / 4“ | 32.6 | 36.0 | 60.0 | 66.0 | 25.0 |
780年dm6m6 | M50 x 1.5 | 15.0 | M50 x 1.5 | 44.2 | 780年dt5t5 | 1-1 / 2“ | 1.03 | 1-1 / 2“ | 44.2 | 36.0 | 70.1 | 77.1. | 30.0 |
780年dm7m7 | M63 x 1.5 | 15.0 | M63 x 1.5 | 56.1. | 780dt6t6. | 2 | 1.06 | 2 | 56.1. | 36.0 | 79.0 | 86.9 | 45.0 |
780年dm8m8 | M75 x 1.5 | 15.0 | M75 x 1.5 | 68.1. | 780dt7t7. | 2 - 1/2 | 1.57 | 2 - 1/2 | 68.1. | 41.0 | 89.9 | 98.9 | 45.0 |
780dm9m9. | M90 X 2.0 | 24.0 | M90 X 2.0 | 80.1 | 780dt8t8. | 3 | 1.63 | 3 | 80.1 | 41.0 | 110.0 | 121.0 | 45.0 |
除非另有说明,否则以毫米显示尺寸 |
