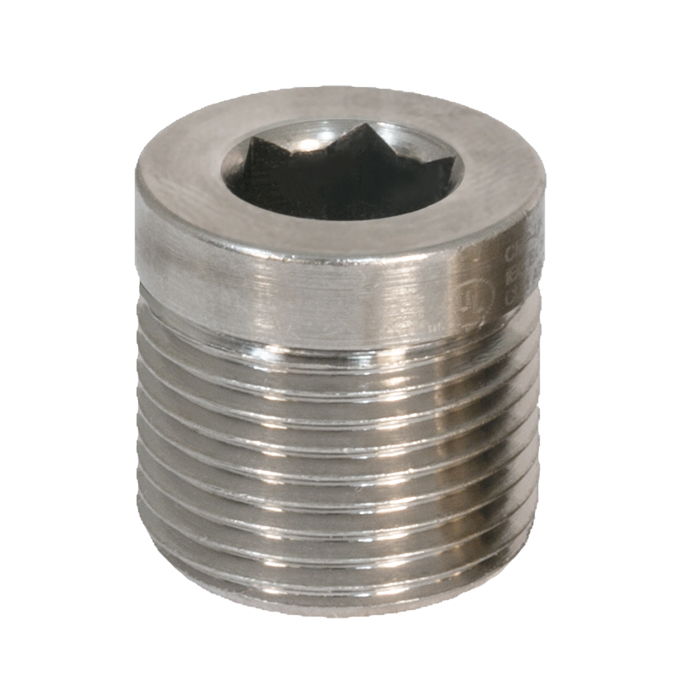

747 | Усеченная заглушкаЛатунь, никелированная латунь, алюминий, нержавеющая сталь, нейлон

Усеченная заглушка, соответствующая международным стандартам, аксессуар для взрывобезопасных кабелей и кабелепроводов

• Служит для блокирования неиспользуемых кабельных вводов
• Может использоваться в качестве временного или постоянного решения
• Имеется вандалозащищенная версия (тип B)
• Доступны версии общего и промышленного назначений
• Нейлоновая версия доступна только с сертификацией Ex e (от -20 ˚C до +60 ˚C)
• От -60 ˚C до 200 ˚C (металл)
• Международная маркировка: IECEx, ATEX, cCSAus и UL

Описание Выемка под шестигранный ключ Металлический Неметаллическая
Ex d Ex e Промышленного назначения Ex e Промышленного назначения

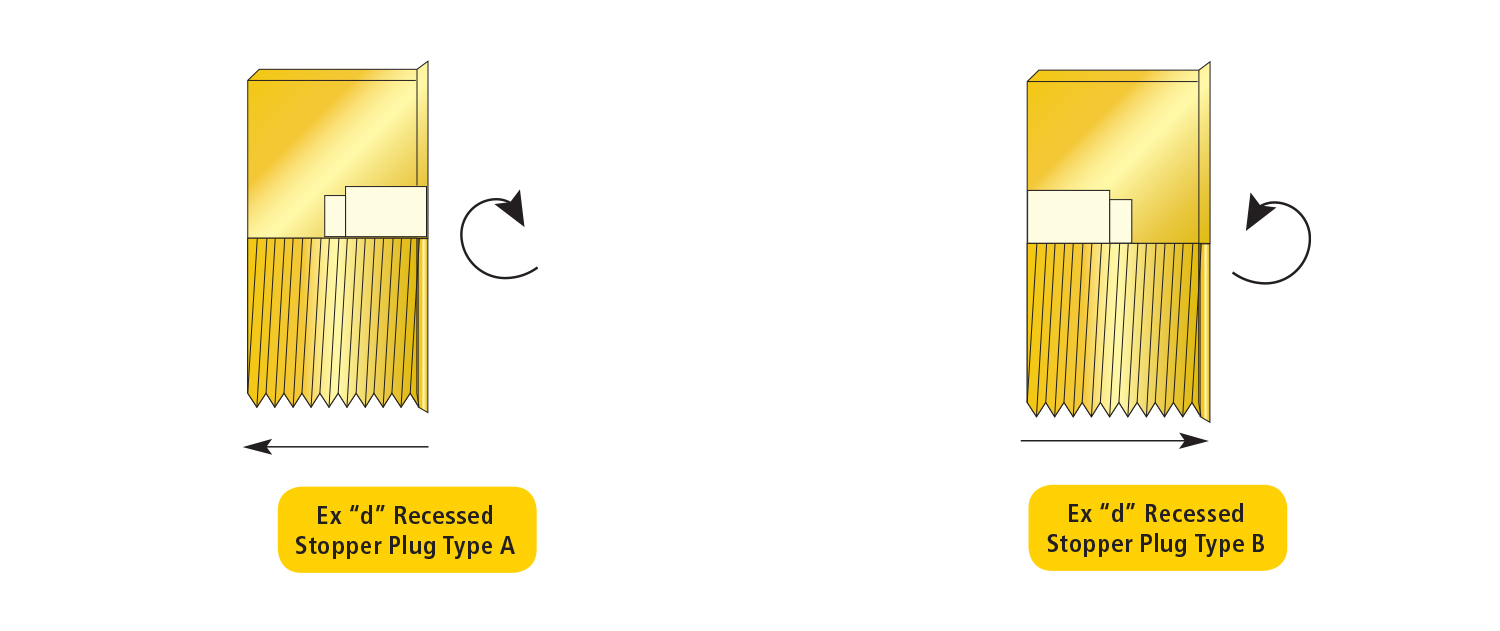

747, неусеченная, не вандалозащищенная, тип A ✓ ✓ ✓ ✓ ✓ ✓
747, усеченная, вандалозащищенная, тип B ✓ ✓ ✓ ✓ ✓ ✓
757, шестигранная головка ✗ ✓ ✓ ✓ ✓ ✓
757, шестигранная головка, в комплекте с уплотнительным кольцом ✗ ✓ ✓ ✓ ✓ ✓
767, сферическая головка ✓ ✓ ✓ ✓ ✓ ✓
767, сферическая головка, в комплекте с уплотнительным кольцом ✓ ✓ ✓ ✓ ✓ ✓
Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Сертификат взрывозащиты ATEX CML 18ATEX1320X
Класс защиты II 2G Ex db IIC Gb, Ex eb IIC Gb, II 1D Ex ta IIIC Da
IM2 Ex db I Mb, Ex eb I Mb
(II 2G Ex eb IIC Gb, II 1D Ex ta IIIC Da, только для нейлоновых исполнений)
Стандарты соответствия EN 60079-0,1,7, 31
Сертификат IECEx IECEx CML 18.0177X
Класс защиты Ex db I Mb, Ex eb I Mb; Ex db IIC Gb,Ex eb IIC Gb, Ex ta IIIC Da
Стандарты соответствия IEC 60079-0,1, 7, 31
Сертификат cCSAus 1055233
Класс защиты Класс I, Группы A, B, C и D; IP66, 67, 68; Тип распределительного короба 4X; Класс II, Группы E, F и G;

Класс III

Ex de II, Класс I, Зона 1, AEx de II;
Стандарты соответствия C22.2 № 0, 0.5, 30,94,CAN/CSA E60079-0, 1, 7, UL50 Редакция 11, UL1203 Редакция 4,

UL 60079-0, 1, 7
Сертификат UL E214221
Класс защиты Класс I, Группы A,B,C,D; Класс II, Группы E,F,G; Класс III
Стандарты соответствия UL 1203
Сертификат ЕАС (ранее ГОСТ Р, К и Б) TC RU C-GB.AA87.B.00487
Сертификат ГОСТ Р POCC.GB.HA46.H00140
Сертификат КСС 14-GA4BO-0247X
Сертификат CCOE / PESO (Индия) P333688
2020322313001727
Сертификат INMETRO TÜV 12.1333X
Соответствует требованиям RETIE 03866
米S-XPL21804 21.0006X
Одобрения, полученные от морских ведомств LRS: 01/00173,DNV: TAE00000Y,ABS: 01-LD234401C/2-PDA,BV: 43180/A1BV
Температура при непрерывной эксплуатации от -60 °C до +200 °C (металлические), от -20 °C до +60 °C (нейлоновые)
IP66
Материалы деталей Латунь, никелированная латунь, алюминий, нержавеющая сталь, нейлон

** При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Таблица выбора продукции

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

Код заказа Размер резьбы Минимальная длина резьбы Размер шестигранного ключа, A/F
747DAM1 米16 X 1.5 0.59 米8
747DAM2 米20 X 1.5 0.59 米10
747DAM3 米25 X 1.5 0.59 米10
747DAM4 米32 X 1.5 0.59 米10
747DAM5 米40 X 1.5 0.59 米10
747DAM6 米50 X 1.5 0.59 米10
747DAM7 米63 X 1.5 0.59 米14
747DAM8 米75 X 1.5 0.59 米14
747DAM9 米90 X 2.0 0.94 米14
747DAM10 米100 x 2.0 0.94 米14
Если не указано иное, размеры приведены в дюймах
Код заказа Размер резьбы Минимальная длина резьбы Размер шестигранного ключа, A/F
747DAM1 米16 X 1.5 15.0 米8
747DAM2 米20 X 1.5 15.0 米10
747DAM3 米25 X 1.5 15.0 米10
747DAM4 米32 X 1.5 15.0 米10
747DAM5 米40 X 1.5 15.0 米10
747DAM6 米50 X 1.5 15.0 米10
747DAM7 米63 X 1.5 15.0 米14
747DAM8 米75 X 1.5 15.0 米14
747DAM9 米90 X 2.0 24.0 米14
747DAM10 米100 x 2.0 24.0 米14
Если не указано иное, размеры приведены в миллиметрах
