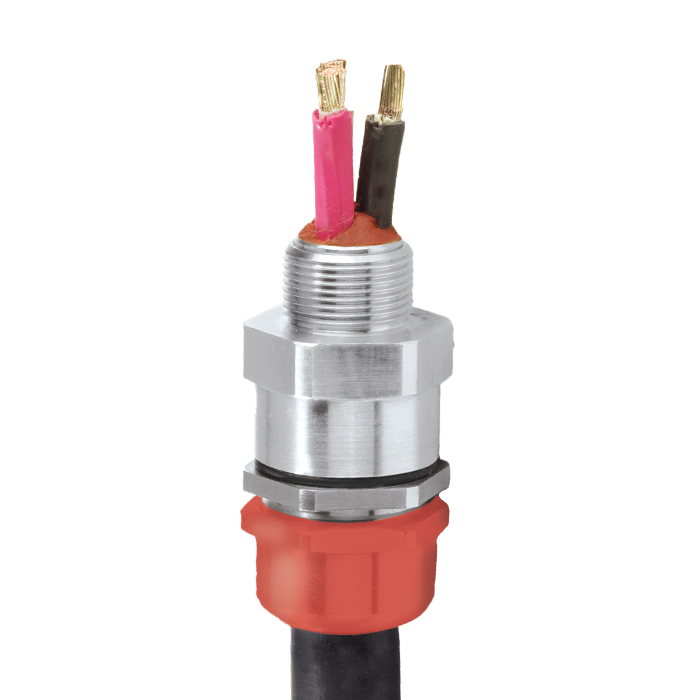

PXSS2K / M |EX EB，EX DB |КабельныйводдлявзрывоопасныхсреддлявсехтиповНебронированныхКабелей

Соответствующий международным стандартам взрывобезопасный защитный кабельный ввод для горнодобывающей промышленности

• Герметичное уплотнение смещения
• Огнеупорное защитное уплотнение из полимера
• Разработан с целью предотвращения пластической деформации
• От -60 ˚C до +85 ˚C
• Разрешено использование в Зоне 1
• Международная маркировка: IECEx и ATEX

техническиестандарты. BS 6121：часть1：1989，IEC 62444，EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Сертификат взрывозащиты ATEX CML 18ATEX1325X
Класс защиты IM2 EX DB I MB，EX EB I MB
Стандартысоответствия. EN 60079-0,1,7
Сертификат IECEx IECEx CML 18.0182X
Класс защиты ex db i mb, Ex eb I Mb
Стандартысоответствия. IEC 60079-0,1,7
IP66, IP67 и IP68***
Соответствие стандарту водонепроницаемости DTS01:91
Материал кабельных вводов Латунь, химически никелированная латунь, нержавеющая сталь
Материал уплотнителя Безгалогенный термореактивный эластомер / эпоксидный состав CMP SOLO серии LSF (малодымящий)
Тип.кабеля безброни.
Технология уплотнения Уникальная концепция уплотнения смещения CMP
Области уплотнения Внутренний защитный слой и внешняя оболочка

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
**прииспользованииАксессуаровCMPДляустановки。Для получения дополнительной информации обратитесь к разделу применения уплотнения.
*** Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

Нажмите здесьчтобыознакомитьсястехническойиллюстрацией

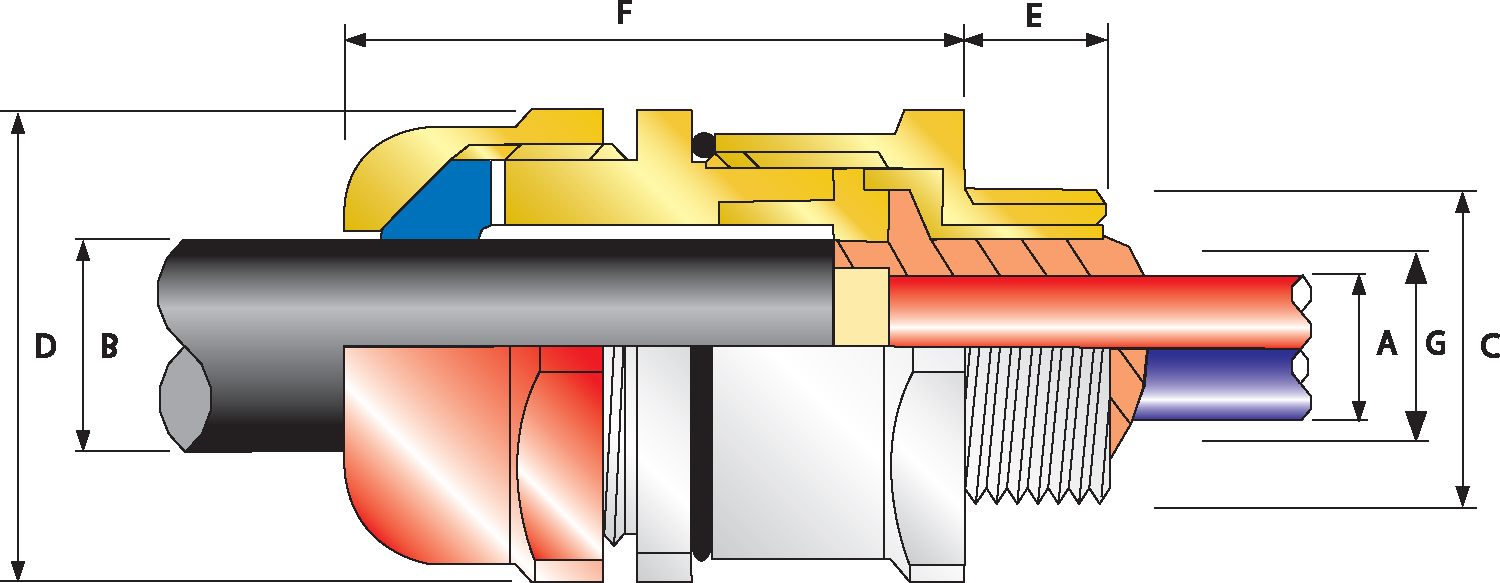

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

РазмерКабельноговода Минимальная длина резьбы "E" ТипРезьбы“C” Макс。диаметр проводников "A" Макс。количество проводников Диаметр внутренней оболочки кабеля "G" Наружный диаметр кабеля
“B”		 Расстояние между противоположными гранями
“D”		 Расстояние между противоположными углами
“D”		 длинавыступа“f” Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (кг)
Диаметр Проводники Макс。 Мин。 Макс。 Макс。 Макс。 размер. Тип. Суффикс для заказа
20s. 0.59 M20 0.50 21. 0.46 0.24 0.46 1.18 1.30 2.09 20s. PXSS2K 1ra / m. PVC06 7.05
20. 0.59 M20 0.50 21. 0.51 0.26 0.55 1.18 1.30 2.13 20. PXSS2K 1ra / m. PVC06 7.05
25. 0.59 M25 0.69 30. 0.70 0.44 0.79 1.42 1.56 2.36 25. PXSS2K 1ra / m. PVC09 11.64
32. 0.59 M32 0.93 38. 0.94 0.67 1.04 1.61 1.78 2.41 32. PXSS2K 1ra / m. PVC10 20.81
40 0.59 M40 1.18 59. 1.19 0.87 1.26 1.97 2.17 2.46 40 PXSS2K 1ra / m. PVC13 19.75
50.S 0.59 M50 1.44 89 1.45 1.16 1.50 2.17 2.38 2.57 50.S PXSS2K 1ra / m. PVC15 23.28
50. 0.59 M50 1.61 115. 1.63 1.40 1.73 2.36 2.60 2.66 50. PXSS2K 1ra / m. PVC18 25..75
63.S 0.59 M63 1.89 115. 1.91 1.58 1.96 2.76 3.03 2.80 63.S PXSS2K 1ra / m. PVC21 37.74
63. 0.59 M63 2.11 115. 2.13 1.86 2.20 2.95 3.25 2.77 63. PXSS2K 1ra / m. PVC23 37.39
75S 0.59 M75 2.35 140. 2.37 2.08 2.44 3.15 3.46 2.96 75S PXSS2K 1ra / m. PVC25 45.86
75 0.59 M75 2.53 140. 2.53 2.33 2.67 3.35 3.68 2.95 75 PXSS2K 1ra / m. PVC27 45.86
Еслинеуказаноиное，Размерыприведенывмиллиметрах
РазмерКабельноговода Минимальная длина резьбы "E" ТипРезьбы“C” Макс。диаметр проводников "A" Макс。количество проводников Диаметр внутренней оболочки кабеля "G" Наружный диаметр кабеля
“B”		 Расстояние между противоположными гранями
“D”		 Расстояние между противоположными углами
“D”		 длинавыступа“f” Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (кг)
Диаметр Проводники Макс。 Мин。 Макс。 Макс。 Макс。 размер. Тип. Суффикс для заказа
20s. 15.0 M20 12.6 21. 11.7 6.1 11.7 30..0 33.0 53.1 20s. PXSS2K 1ra / m. PVC06 0.2
20. 15.0 M20 12.6 21. 12.9 6.5 14. 30..0 33.0 54.2 20. PXSS2K 1ra / m. PVC06 0.2
25. 15.0 M25 17.5 30. 17.9 11.1 20..0 36.0 39.6 60.0 25. PXSS2K 1ra / m. PVC09 0.33
32. 15.0 M32 23.6 38. 23.9 17.0 26.3 41.0 45.1 61.1. 32. PXSS2K 1ra / m. PVC10 0.59
40 15.0 M40 30..0 59. 30..3 22.0 32..1 50.0 55.0 62.4 40 PXSS2K 1ra / m. PVC13 0.56
50.S 15.0 M50 36.6 89 36.9 29.5 38..2 55.0 60.5 65.2 50.S PXSS2K 1ra / m. PVC15 0.66
50. 15.0 M50 41.0 115. 41.3 35.6 44.0 60.0 66.0 67.6 50. PXSS2K 1ra / m. PVC18 0.73
63.S 15.0 M63 47.9 115. 48.4 40.1 49.9 70.0 77.0 71.1. 63.S PXSS2K 1ra / m. PVC21 1.07
63. 15.0 M63 53.7 115. 54.0 47.2 55.9 75.0 82.5 70.4 63. PXSS2K 1ra / m. PVC23 1.06
75S 15.0 M75 59..8 140. 60.2 52.8 61.9 80.0 88.0 75.3 75S PXSS2K 1ra / m. PVC25 1.3
75 15.0 M75 64.3 140. 64.2 59..1 67.9 85.0 93.5 74.9 75 PXSS2K 1ra / m. PVC27 1.3
Еслинеуказаноиное，Размерыприведенывмиллиметрах
