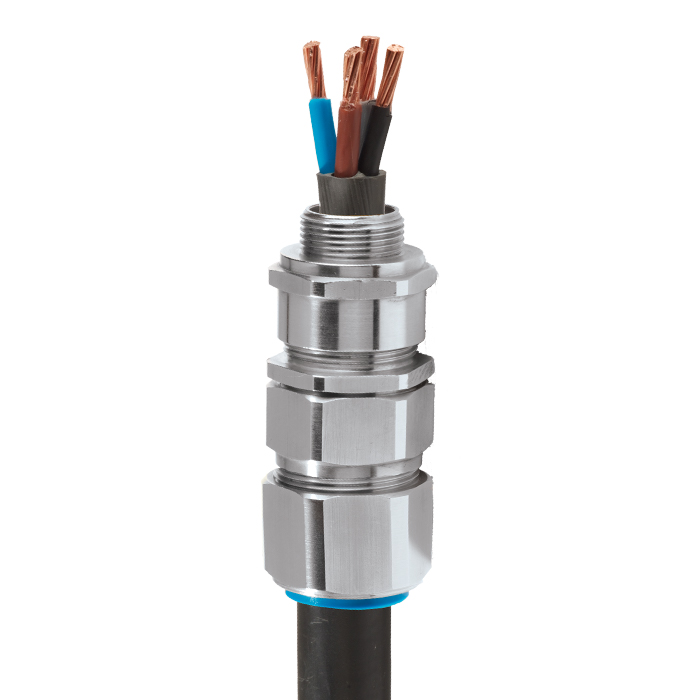

E1x |Промышленныйкабельныйводдлякабелейсоплеткойистальнойленточнойброней

Промышленныйкабельныйводс двойным уплотнением

•ТехнологияКрепленияБрони«МеталлКМеталлу»
• Для внутренней и наружной установки
• С устойчивой извитостью, низкоимпедансное заземление
• Защита от самопроизвольного разматывания
• Внутреннее уплотнение смещения
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
• Уникальная линейка OSTG позволяет избежать перетяжки
• Разработан с целью предотвращения пластической деформации
• Защита от влаги
• От -60 ˚C до +130 ˚C
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Технические стандарты BS 6121.:Часть 1:1989, IEC 62444, EN 62444
Механическиехарактеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Категория B (категория A при использовании кабелей с оплеткой, изоляционной лентой или кабелей с гибкой проволочной броней)
СертификатГостр. POCC.GB.HA46.H00140
Одобрения, полученные от морских ведомств LRS: 01/00171,ABS: 16-LD1472056-PDA
Стандартно - IP66（IP67ИIP68 - Позаказу）
Материал кабельных вводов Латунь，имическиникелированнаялатунь，Алюминий
МатериалУплотнителя. Термореактивный эластомер CMP
Тип кабеля С проволочной оплеткой, с экранированной гибкой (EMC) проволочной оплеткой (например, CY/SY), с гибкой проволочной броней (PWA), со стальной ленточной броней (STA), с алюминиевой ленточной броней (ASA)
ТехнологияКрепленияБрони. 无论如何，Съемнаяконическаявтулкаиуниверсаиуниверсальноезажимноекольцо
Технология уплотнения Внутреннее уплотнение смещения CMP и уникальная система уплотнения внешней оболочки CMP LRS TM (наружное уплотнение с технологией выдерживания больших нагрузок)
Области уплотнения Внутренняяподушкаивнешняяоболочкакабеля

Примечание。*Механическиеиэлектрическиехарактеристики соответствуют IEC 62444 и EN 62444.
**прииспользованииАксессуаровCMPДляустановки。Для получения дополнительной информации обратитесь к разделу применения уплотнения.
*** Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

Нажмитездесь.чтобы ознакомиться с технической иллюстрацией

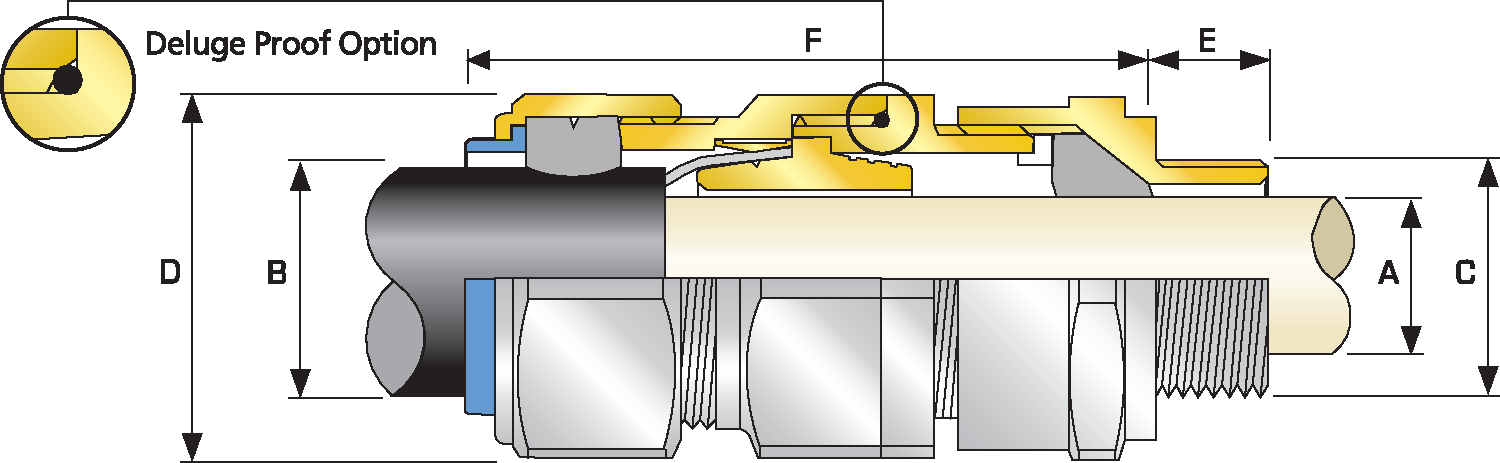

Техническая иллюстрация

Нажмитездесь.чтобы просмотреть информацию о заказе

Размер кабельного ввода Доступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система)) Диаметр внутренней оболочки кабеля "A" НаружныйдиаметрКабеля“в” ДиапазонБронирования†изборожденныйконус（x） Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" Длина выступа "F" ОбщийКодзаказа（*Латунь，Метрическаясистема） Защитный кожух Вес кабельного ввода (унции)
Стандартно Опция
Метрическая Длина резьбы (метрической) "Е" n Длина резьбы (NPT) "Е" n Мин. Макс。 Мин. Макс。 Мин. Макс。 Макс。 Макс。 Размер Тип Суффикс для заказа
20.s16 M20 0.39 1/2” 0.78 3/4“ 0.12 0.34 0.24 0.52 0.01 0.04 0.94 1.04 2.85 20.S16 E1X 1RA PVC04 5.75
20.S M20 0.39 1/2” 0.78 3/4“ 0.24 0.46 0.37 0.63 0.01 0.04 0.94 1.04 2.76 20.S E1X 1RA PVC04 5.29
20. M20 0.39 1/2” 0.78 3/4“ 0.26 0.55 0.49 0.82 0.02 0.04 1.2 1.32 2.87 20. E1X 1RA PVC06 7.41
25.S M25 0.39 3/4“ 0.80 1“ 0.44 0.78 0.55 0.87 0.02 0.05 1.48 1.63 3.50 25.S E1X 1RA PVC09 11.64
25. M25 0.39 3/4“ 0.80 1“ 0.44 0.78 0.72 1.03 0.02 0.05 1.48 1.63 3.50 25. E1X 1RA PVC09 11.64
32. M32. 0.39 1“ 0.98 1 1/4“ 0.67 1.03 0.93 1.33 0.02 0.05 1.81 1.99 3.39 32. E1X 1RA PVC11 15.17
40. M40 0.59 1 1/4“ 1.01 1 1/2“ 0.87 1.26 1.10 1.59 0.02 0.06 2.17 2.38 3.54 40. E1X 1RA PVC15. 21.87
50.S M50 0.59 1 1/2“ 1.03 2“ 1.16 1.50 1.39 1.84 0.02 0.06 2.36 2.60 3.58 50.S E1X 1RA PVC18. 26.46
50. M50 0.59 2“ 1.06 2 1/2” 1.4 1.73 1.59 2.09 0.02 0.06 2.76 3.04 3.74 50. E1X 1RA PVC21. 33.51
63.S M63. 0.59 2“ 1.06 2 1/2” 1.58 1.96 1.80 2.34 0.02 0.06 2.95 3.25 4.02 63.S E1X 1RA PVC23. 47.27
63. M63. 0.59 2 1/2” 1.57 3“ 1.86 2.20 2.15 2.59 0.02 0.06 3.15 3.46 4.09 63. E1X 1RA PVC25 47.27
75.S M75 0.59 2 1/2” 1.57 3“ 2.08 2.44 2.32 2.83 0.02 0.06 3.54 3.90 4.53 75.S E1X 1RA PVC28 74.43
75. M75 0.59 3“ 1.63 3 1/2” 2.33 2.67 2.63 3.09 0.02 0.06 3.94 4.33 4.61 75. E1X 1RA PVC30. 85.36
90. M90 0.94 3 1/2” 1.69 4“ 2.62 3.09 3.00 3.56 0.03 0.06 4.50 4.94 5.79 90. E1X 1RA PVC32 148.5
100. M100. 0.94 4“ 1.73 5“ 2.99 3.58 3.39 3.99 0.03 0.06 4.84 5.33 5.51 100. E1X 1RA LSF33. 156.97
115. M115. 0.94 4“ 1.73 5“ 3.39 3.85 4.00 4.34 0.03 0.06 5.25 5.78 6.38 115. E1X 1RA LSF34. 218.35
130. M130. 0.94 5“ 1.84 6“ 3.82 4.52 4.34 4.85 0.03 0.06 6.00 6.60 6.85 130. E1X 1RA LSF35. 294.19
Еслинеуказаноиное，Размерыприведенывдюймах
Размер кабельного ввода Доступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система)) Диаметр внутренней оболочки кабеля "A" НаружныйдиаметрКабеля“в” ДиапазонБронирования†изборожденныйконус（x） Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" Длина выступа "F" ОбщийКодзаказа（*Латунь，Метрическаясистема） Защитный кожух Вес кабельного ввода (кг)
Стандартно Опция
Метрическая Длина резьбы (метрической) "Е" n Длина резьбы (NPT) "Е" n Мин. Макс。 Мин. Макс。 Мин. Макс。 Макс。 Макс。 Размер Тип Суффикс для заказа
20.s16 M20 10.0 1/2” 19.9 3/4“ 3.1 8.6 6.1 13.1 0.3 1.0 24.0 26.4 72.5 20.S16 E1X 1RA PVC04 0.16
20.S M20 10.0 1/2” 19.9 3/4“ 6.1 11.6 9.5 15.9 0.3 1.0 24.0 26.4 70.0 20.S E1X 1RA PVC04 0.15
20. M20 10.0 1/2” 19.9 3/4“ 6.5 13.9 12.5 20..9 0.4 1.0 30.5 33.6 73.0 20. E1X 1RA PVC06 0.21
25.S M25 10.0 3/4“ 20..2 1“ 11.1 19.9 14.0 22.0 0.4 1.2 37.5 41.3 89.0 25.S E1X 1RA PVC09 0.33
25. M25 10.0 3/4“ 20..2 1“ 11.1 19.9 18.2 26.2 0.4 1.2 37.5 41.3 89.0 25. E1X 1RA PVC09 0.33
32. M32. 10.0 1“ 25.0 1 1/4“ 17.0 26.2 23.7 33.9 0.4 1.2 46.0 50..6 86.0 32. E1X 1RA PVC11 0.43
40. M40 15.0 1 1/4“ 25.6 1 1/2“ 22.0 32..1 27.9 40..4 0.4 1.6 55.0 60.5 90..0 40. E1X 1RA PVC15. 0.62
50.S M50 15.0 1 1/2“ 26.1 2“ 29.5 38.1. 35.2 46.7 0.4 1.6 60.0 66.0 91.0 50.S E1X 1RA PVC18. 0.75
50. M50 15.0 2“ 26.9 2 1/2” 35.6 44.0 40..4 53. 0.6 1.6 70.1 77.1 95.0 50. E1X 1RA PVC21. 0.95
63.S M63. 15.0 2“ 26.9 2 1/2” 40..1 49.9 45.6 59.4 0.6 1.6 75..0 82.5 102.0 63.S E1X 1RA PVC23. 1.34
63. M63. 15.0 2 1/2” 39.9 3“ 47.2 55.9 54.6 65.8 0.6 1.6 80.0 88.0 104.0 63. E1X 1RA PVC25 1.34
75.S M75 15.0 2 1/2” 39.9 3“ 52.8 61.9 59.0 72.0 0.6 1.6 90..0 99.0 115..0 75.S E1X 1RA PVC28 2.11
75. M75 15.0 3“ 41.5 3 1/2” 59.1 67.9 66.7 78.4 0.6 1.6 100..0 110.0 117.0 75. E1X 1RA PVC30. 2.42
90. M90 24.0 3 1/2” 42.8 4“ 66.6 78.6 76.2 90..3 0.8 1.6 114.3 125.4 147.0 90. E1X 1RA PVC32 4.21
100. M100. 24.0 4“ 44.0 5“ 76.0 90..9 86.1 101.4 0.8 1.6 123.0 135.3 140.0 100. E1X 1RA LSF33. 4.45
115. M115. 24.0 4“ 44.0 5“ 86.0 97.9 101.5 110.2 0.8 1.6 133.4 146.7 162.0 115. E1X 1RA LSF34. 6.19
130. M130. 24.0 5“ 46.8 6“ 97.0 114.9 110.2 123.2. 0.8 1.6 152.4 167.6 174.0 130. E1X 1RA LSF35. 8.34
Еслинеуказаноиное，Размерыприведенывмиллиметрах
