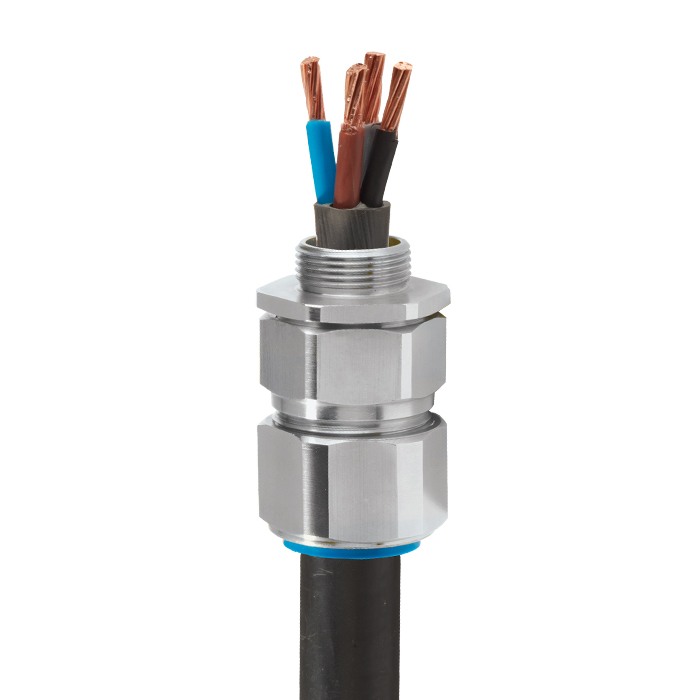

CX |ПромышленныйкабельныйводДля кабелей с оплеткой, гибкой проволочной броней и стальной ленточной броней

ПромышленныйкабельныйводСОдинарнымуплотнением

• Высококачественные прочные материалы
•Прочнаяконструкциядлятяжелыхусловийэксплуатации
•ТехнологияКрепленияБрони«МеталлКМеталлу»
•длявнутреннейинаружнойустановки
•РегулируемоенаружноеуплотнениестехнологиейвыдерживанияБольшойнагрузки
•УникальнаялинейкаostgПозволяетизбежатьперетяжки
• - （˚CДо+130˚C（Стандартно），От-20˚CДо200˚C（Опия热CXHT)
• Защита от влаги
• Проведены испытания на соответствие требованиям электромагнитной совместимости

† Изборожденный конус (X) в большинстве случаев используется для проволочной оплетки (например, GSWB, TCWB), стальной ленточной брони (STA, DSTA) и алюминиевой ленточной брони (ASA). Эта технология также пригодна для однослойной проволочной брони (SWA), алюминиевой проволочной брони (AWA) и гибкой проволочной брони (PWA), если диапазон находится за пределами значений ступенчатого конуса (W).

Примечание。Размер.ы изборожденного конуса (X), представленные в таблице выбора кабельного ввода ниже, предназначены для бронированных кабелей с оплеткой с двойным витком. Изоляционная лента также может быть намотана в два слоя. Для кабелей, оснащенных однослойной броней, например, SWA, диапазон размера зажимаемого элемента должен соответствовать значению, указанному в таблице ниже.

техническиестандарты. BS 6121：часть1：1989，IEC 62444，EN 62444
Ударная прочность = Уровень 8, Крепление = Класс D
ЗашитаКорпуса. IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
КатегорияА.
Одобрения, полученные от морских ведомств LRS: 01/00171 (E3),ABS: 16-LD1472056-PDA
СертификатГостр. POCC.GB.HA46.H00140
Стандартно - IP66（IP67ИIP68 - Позаказу）
МатериалКабельныхводов. Латунь，имическиникелированнаялатунь，Нержавешаясталь，Алюминий
Материал уплотнителя Термореактивный эластомер CMP
ТипКабеля. Спроволочнойоплеткой，сэкранированнойгибкой（EMC）проволочнойоплеткой（например，CY / SY），сгибкойпроволочнойброней（PWA），состальнойленточнойброней（STA）
ТехнологияКрепленияБрони. 无论如何，Съемнаяконическаявтулкаиуниверсаиуниверсальноезажимноекольцо
Технология уплотнения Уплотнение внешней оболочки LRS (уплотнение с технологией выдерживания большой нагрузки) от CMP
Области уплотнения Внешняя оболочка кабеля
длязаказадоступныкомплектыкабельныхводов Комплекткабельныхвводовдлявсехтиповкабелейвключает2латунныхкабельныхввода，2стальныеконтргайки，2латунныхкольцазаземленияи2кожухаизПВХразмеромвплотьдо32мм。КаждыйкомплектвключаетпоодномуизОписанныхвышекомпонентовдляразмеров40ммиболее。

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
**прииспользованииАксессуаровCMPДляустановки。дляполученияДополнительнойинформацииобратитеськразделупримененияуплотнения。
***прииспользованииАксессуаровCMPдляустановки。дляполученияДополнительнойинформацииобратитеськразделупримененияуплотнения。

Certificates

Таблица выбора продукции

Нажмитездесь.чтобыознакомитьсястехническойиллюстрацией

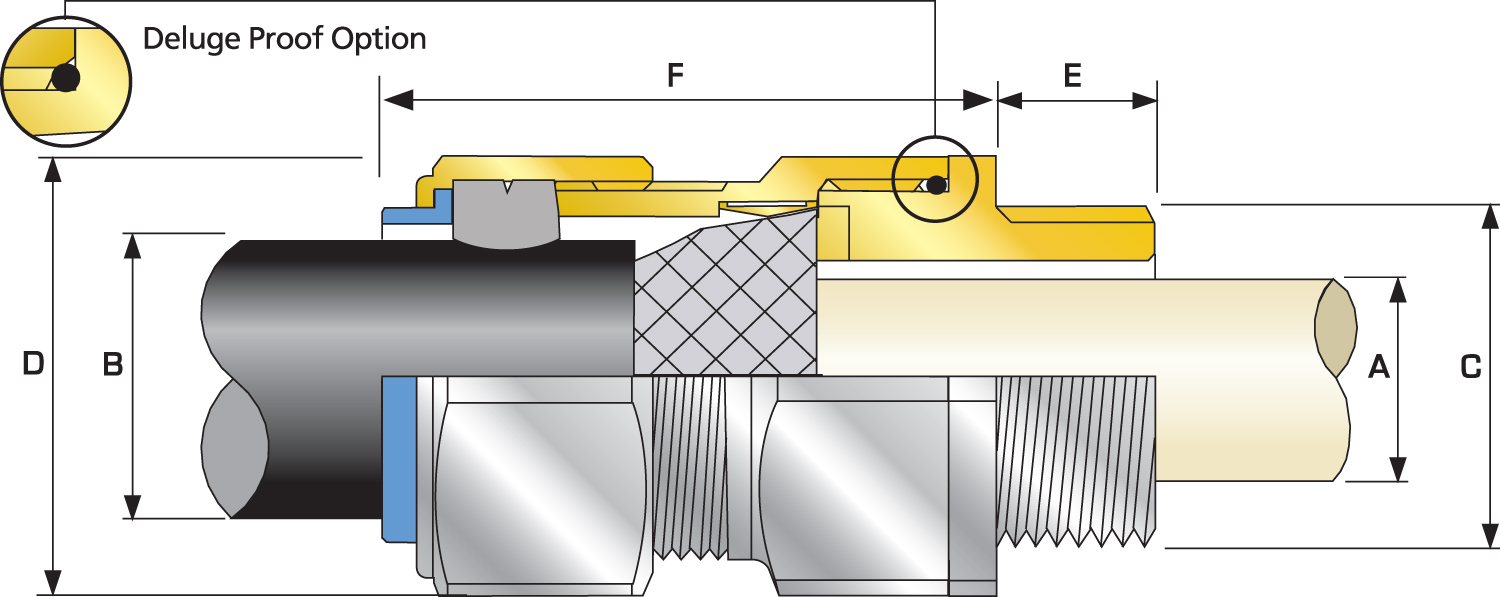

Техническая иллюстрация

Нажмитездесь.чтобыпросмотретьинформациюозаказе

РазмерКабельноговода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Диаметрвнутреннейоболочкикабеля“a” НаружныйдиаметрКабеля“в” ДиапазонБронирования†изборожденныйконус（x） Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" длинавыступа“f” ОбщийКодзаказа（Латунь，Метрическаясистема） Зашитныйкожух. Вес кабельного ввода (унции)
Метрическая Длина резьбы (метрической) "Е" Макс。 Мин。 Макс。 Мин。 Макс。 Макс。 Макс。 Размер. Тип. Суффикс для заказа
20s.16 M20 0.39 0.34 0.24 0.52 0.01 0.04 0.94 1.04 1.89 20s.16 CX 1R. PVC04 3.53
20s. M20 0.39 0.46 0.37 0.63 0.01 0.04 0.94 1.04 1.89 20s. CX 1R. PVC04 3.53
20. M20 0.39 0.55 0.49 0.82 0.02 0.04 1.20 1.32 1.89 20. CX 1R. PVC06. 5.19
25年代 M25 0.39 0.79 0.55 0.87 0.02 0.05 1.48 1.63 2.20 25年代 CX 1R. PVC09. 7.90
25. M25 0.39 0.79 0.72 1.03 0.02 0.05 1.48 1.63 2.20 25. CX 1R. PVC09. 7.80
32. M32. 0.39 1.04 0.93 1.33 0.02 0.05 1.81 1.99 2.13 32. CX 1R. PVC11. 10.79
40 M40 0.59 1.27 1.10 1.59 0.02 0.06 2.17 2.38 2.28 40 CX 1R. PVC15. 15.80
50.S M50 0.59 1.50 1.39 1.84 0.02 0.06 2.36 2.60 2.40 50.S CX 1R. PVC18. 20.00
50. M50 0.59 1.74 1.59 2.09 0.02 0.06 2.76 3.04 2.36 50. CX 1R. PVC21 26.49
63s. M63 0.59 1.97 1.80 2.34 0.02 0.06 2.95 3.25 2.91 63s. CX 1R. PVC23. 36.54
63. M63 0.59 2.20 2.15 2.59 0.02 0.06 3.15 3.46 2.80 63. CX 1R. PVC25 35.84
75.S M75 0.59 2.44 2.32 2.83 0.02 0.06 3.54 3.90 3.39 75.S CX 1R. PVC28 63.03
75. M75 0.59 2.68 2.63 3.09 0.02 0.06 3.94 4.33 3.23 75. CX 1R. PVC30. 73.76
90. M90 0.94 3.15 3.00 3.56 0.03 0.06 4.50 4.95 3.74 90. CX 1R. PVC32 107.37
100. M100. 0.94 3.58 3.39 3.99 0.03 0.06 4.84 5.33 3.74 100. CX 1R. LSF33. 110.48
115. M115. 0.94 3.86 4.00 4.34 0.03 0.06 5.25 5.78 4.23 115. CX 1R. LSF34. 157.89
130. M130. 0.94 4.53 4.34 4.85 0.03 0.06 6.00 6.60 4.33 130. CX 1R. LSF35. 20.3.21
Если не указано иное, размеры приведены в дюймах
РазмерКабельноговода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Диаметрвнутреннейоболочкикабеля“a” НаружныйдиаметрКабеля“в” ДиапазонБронирования†изборожденныйконус（x） Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" длинавыступа“f” ОбщийКодзаказа（Латунь，Метрическаясистема） Зашитныйкожух. Вес кабельного ввода (кг)
Метрическая Длина резьбы (метрической) "Е" Макс。 Мин。 Макс。 Мин。 Макс。 Макс。 Макс。 Размер. Тип. Суффикс для заказа
20s.16 M20 10.0 8.7 6.1 13.1. 0.3 1.0 24.0 26.4 48.0 20s.16 CX 1R. PVC04 0.10
20s. M20 10.0 11.7 9.5 15.9 0.3 1.0 24.0 26.4 48.0 20s. CX 1R. PVC04 0.10
20. M20 10.0 14.0 12.5 20..9 0.4 1.0 30.5 33.6 48.0 20. CX 1R. PVC06. 0.15
25年代 M25 10.0 20..0 14.0 22.0 0.4 1.2 37.5 41.3 56.0 25年代 CX 1R. PVC09. 0.22
25. M25 10.0 20..0 18.2 26.2 0.4 1.2 37.5 41.3 56.0 25. CX 1R. PVC09. 0.22
32. M32. 10.0 26.3 23.7 33.9 0.4 1.2 46.0 50.6 54.0 32. CX 1R. PVC11. 0.31
40 M40 15.0 32..2 27.9 40.4 0.4 1.6 55.0 60.5 58.0 40 CX 1R. PVC15. 0.45
50.S M50 15.0 38.2 35.2. 46.7 0.4 1.6 60.0 66.0 61.0 50.S CX 1R. PVC18. 0.57
50. M50 15.0 44.1 40.4 53.0 0.6 1.6 70.1 77.1 60.0 50. CX 1R. PVC21 0.75
63s. M63 15.0 50.0 45.6 59.4 0.6 1.6 75.0 82.5 74.0 63s. CX 1R. PVC23. 1.04
63. M63 15.0 56.0 54.6 65.8 0.6 1.6 80.0. 88.0 71.0 63. CX 1R. PVC25 1.02
75.S M75 15.0 62.0 59.0 72.0 0.6 1.6 90.0 99.0 86.0 75.S CX 1R. PVC28 1.79
75. M75 15.0 68.0 66.7 78.4 0.6 1.6 100.0 110. 82.0 75. CX 1R. PVC30. 2.09
90. M90 24.0 80.0. 76.2 90.3 0.8 1.6 114.3 125.7 95.0 90. CX 1R. PVC32 3.04
100. M100. 24.0 91.0 86.1. 101.4 0.8 1.6 123.0 135.3. 95.0 100. CX 1R. LSF33. 3.13
115. M115. 24.0 98.0 101.5 110..2 0.8 1.6 133.4 146.7 107.5 115. CX 1R. LSF34. 4.48
130. M130. 24.0 115..0 110..2 123.2. 0.8 1.6 152.4 167.6 110..0 130. CX 1R. LSF35. 5.76
Еслинеуказаноиное，Размерыприведенывмиллиметрах
