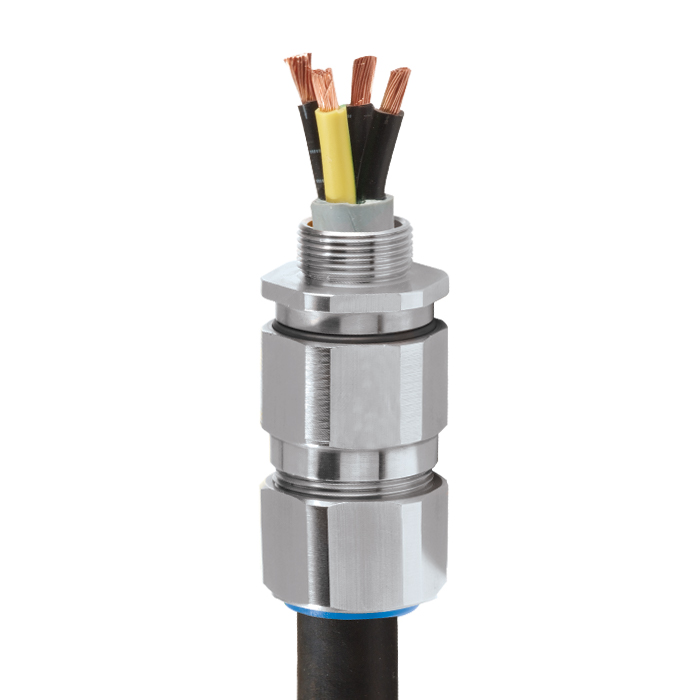

C2KGP |Промышленныйкабельный вводДляВсехТиповБронированныхКабелей

Промышленный кабельный ввод с одинарным уплотнением

• Высококачественные прочные материалы
• Прочная конструкция для тяжелых условий эксплуатации
• Технология крепления брони «металл к металлу»
• Для внутренней и наружной установки
•РегулируемоенаружноеуплотнениестехнологиейвыдерживанияБольшойнагрузки
• Уникальная линейка OSTG позволяет избежать перетяжки
•Внутреннееуплотнениедлязашитыотпопаданиявлаги
• От -60 ˚C до +130 ˚C
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Примечание。Изборожденныйконус（X）вбольшинствеслучаевиспользуетсядляпроволочнойоплетки（например，GSWB，TCWB），стальнойленточнойброни（STA，DSTA）иалюминиевойленточнойброни（ASA）。Этатехнологиятакжепригоднадляоднослойнойпроволочнойброни（SWA），алюминиевойпроволочнойброни（AWA）игибкойпроволочнойброни（PWA），еслидиапазоннаходитсязапределамизначенийступенчатогоконуса（W）。

Примечание。размер.ы изборожденного конуса (X), представленные в таблице выбора кабельного ввода ниже, предназначены для бронированных кабелей с оплеткой с двойным витком. Изоляционная лента также может быть намотана в два слоя. Для кабелей, оснащенных однослойной броней, например, SWA, диапазон размера зажимаемого элемента должен соответствовать значению, указанному в таблице ниже.

Технологияступенчатого（w）конусаподходитдлякабелейсоднослойнойпроднослойнойпроволочнойброней（SWA）икабелейсалюминиевойпроволочнойброней（AWA）。

Технические стандарты BS 6121：часть1：1989，IEC 62444，EN 62444
Ударнаяпрочность=уровень8，Крепление=Классd
ЗашитаКорпуса. IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Категория B (категория A при использовании кабелей с оплеткой, изоляционной лентой или кабелей с гибкой проволочной броней)
Одобрения, полученные от морских ведомств LRS: 01/00171
СертификатГостр. POCC.GB.HA46.H00140
IP66, IP67 и IP68
Соответствие стандарту водонепроницаемости DTS01 : 91
МатериалКабельныхводов. Латунь，имическиникелированнаялатунь，Нержавешаясталь，Алюминий
МатериалУплотнителя. Термореактивный эластомер CMP
ТипКабеля. С однослойной проволочной броней (SWA), с алюминиевой проволочной броней (AWA), со стальной ленточной броней (STA), с алюминиевой ленточной броней (ASA), с проволочной оплеткой, с экранированной гибкой (EMC) проволочной оплеткой (например, CY/SY), с алюминиевой проволочной броней (PWA)
ТехнологияКрепленияБрони. Двухсторонняяконическаявтулкаиуниверсальноезажимноекольцо无论如何
Технология уплотнения Уплотнение внешней оболочки LRS (уплотнение с технологией выдерживания большой нагрузки) от CMP
Области уплотнения Внешняя оболочка кабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
**прииспользованииАксессуаровCMPДляустановки。дляполученияДополнительнойинформацииобратитеськразделупримененияуплотнения。
***ИспытанияIP68проводилисьнаглубинеминимум30метроввтечение12часов，информацияоглубинах/продолжительностивременипроведенияиспытанийможетбытьпредоставленапозапросу

Certificates

Таблица выбора продукции

Нажмитездесь.чтобы ознакомиться с технической иллюстрацией

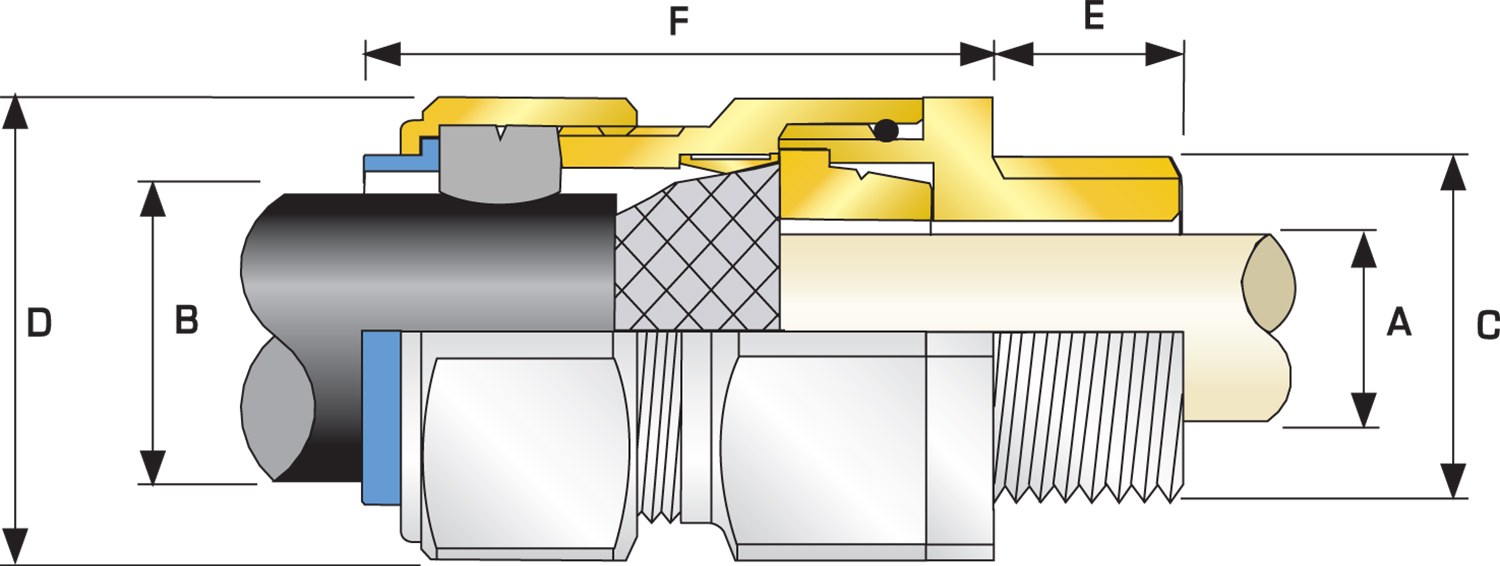

Техническая иллюстрация

Нажмитездесь.чтобыпросмотретьинформациюозаказе

размер.кабельного ввода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Диаметр внутренней оболочки кабеля "A" НаружныйдиаметрКабеля“в” Диапазон бронирования Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" длинавыступа“f” ОбщийКодзаказа（Латунь，Метрическаясистема） Зашитныйкожух. Вес кабельного ввода (унции)
Метрическая Длина резьбы (метрической) "Е" Макс. Макс. Макс. Мин. Макс. Макс. Макс. Макс. Макс. размер. 类型 Суффикс для заказа
20S16 M20 0.39 0.34 0.24 0.52 0.01 0.04 0.03 0.05 1.20 1.32 2.56 20S16 C2KGP 1RA PVC06 8.11
20S M20 0.39 0.46 0.37 0.63 0.01 0.04 0.03 0.05 1.20 1.32 2.44 20S C2KGP 1RA PVC06 7.76
20 M20 0.39 0.55 0.49 0.82 0.02 0.04 0.03 0.05 1.20 1.32 2.48 20 C2KGP 1RA PVC06 7.76
25S M25 0.39 0.79 0.55 0.87 0.02 0.05 0.05 0.06 1.48 1.63 2.74 25S C2KGP 1RA PVC09 12.35
25 M25 0.39 0.79 0.72 1.03 0.02 0.05 0.05 0.06 1.48 1.63 2.74 25 C2KGP 1RA PVC09 12.35
32 M32. 0.39 1.04 0.93 1.33 0.02 0.05 0.06 0.08 1.81 1.99 2.95 32 C2KGP 1RA PVC11 19.40
40 M40 0.59 1.27 1.10 1.59 0.02 0.06 0.06 0.08 2.17 2.38 2.95 40 C2KGP 1RA PVC15 26.46
50.S M50 0.59 1.50 1.39 1.84 0.02 0.06 0.08 0.10 2.36 2.60 3.03 50.S C2KGP 1RA PVC18 30.34
50. M50 0.59 1.74 1.59 2.09 0.02 0.06 0.08 0.10 2.76 3.04 3.03 50. C2KGP 1RA PVC21 39.86
63.S M63. 0.59 1.97 1.80 2.34 0.02 0.06 0.08 0.10 2.95 3.25 3.15 63.S C2KGP 1RA PVC23 46.91
63. M63. 0.59 2.20 2.15 2.59 0.02 0.06 0.08 0.10 3.15 3.46 3.15 63. C2KGP 1RA PVC25 47.27
75.S M75. 0.59 2.44 2.32 2.83 0.02 0.06 0.08 0.10 3.54 3.90 3.43 75.S C2KGP 1RA PVC28 71.25
75. M75. 0.59 2.68 2.63 3.09 0.02 0.06 0.1 0.12 3.94 3.94 3.46 75. C2KGP 1RA PVC30. 87.48
90. M90 0.94 3.15 3.00 3.56 0.03 0.06 0.12 0.16 4.53 4.53 4.02 90. C2KGP 1RA PVC32 124.16
100 M100. 0.94 3.58 3.39 3.99 0.03 0.06 0.12 0.16 5.00 5.00 4.49 100 C2KGP 1RA LSF.33 161.20
115 M115. 0.94 3.86 4.00 4.34 0.03 0.06 0.12 0.16 5.25 5.25 4.49 115 C2KGP 1RA LSF.34 229.28
130 M130. 0.94 4.53 4.34 4.85 0.03 0.06 0.12 0.16 6.00 6.00 4.49 130 C2KGP 1RA LSF.35 299.83
Если не указано иное, размеры приведены в дюймах
размер.кабельного ввода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Диаметр внутренней оболочки кабеля "A" НаружныйдиаметрКабеля“в” Диапазон бронирования Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" длинавыступа“f” ОбщийКодзаказа（Латунь，Метрическаясистема） Зашитныйкожух. Вес кабельного ввода (кг)
Метрическая Длина резьбы (метрической) "Е" Макс. Макс. Макс. Мин. Макс. Макс. Макс. Макс. Макс. размер. 类型 Суффикс для заказа
20S16 M20 10.0 8.7 6.1 13.1. 0.3 1.0 0.8 1.25 30.5 33.6 65.0 20S16 C2KGP 1RA PVC06 0.23
20S M20 10.0 11.7 9.5 15.9 0.3 1.0 0.8 1.25 30.5 33.6 62.0 20S C2KGP 1RA PVC06 0.22
20 M20 10.0 14.0 12.5 20.9 0.4 1.0 0.8 1.25 30.5 33.6 63..0 20 C2KGP 1RA PVC06 0.22
25S M25 10.0 20.0 14.0 22.0 0.4 1.2 1.25 1.6 37.5 41.3 69.5 25S C2KGP 1RA PVC09 0.35
25 M25 10.0 20.0 18.2 26.2 0.4 1.2 1.25 1.6 37.5 41.3 69.5 25 C2KGP 1RA PVC09 0.35
32 M32. 10.0 26.3 23.7 33.9 0.4 1.2 1.6 2.0 46.0 50..6 75..0 32 C2KGP 1RA PVC11 0.55
40 M40 15.0 32.2 27.9 40.4 0.4 1.6 1.6 2.0 55.0 60.5 75..0 40 C2KGP 1RA PVC15 0.75
50.S M50 15.0 38.2 35.2 46.7 0.4 1.6 2.0 2.5 60.0 66.0 77.0 50.S C2KGP 1RA PVC18 0.86
50. M50 15.0 44.1 40.4 53.0 0.6 1.6 2.0 2.5 70.1 77.1 77.0 50. C2KGP 1RA PVC21 1.13
63.S M63. 15.0 50..0 45.6 59.4 0.6 1.6 2.0 2.5 75..0 82.5 80.0 63.S C2KGP 1RA PVC23 1.33
63. M63. 15.0 56.0 54.6 65.8 0.6 1.6 2.0 2.5 80.0 88.0 80.0 63. C2KGP 1RA PVC25 1.34
75.S M75. 15.0 62.0 59. 72.0 0.6 1.6 2.0 2.5 90.0 99.0 87.0 75.S C2KGP 1RA PVC28 2.02
75. M75. 15.0 68.0 66.7 78.4 0.6 1.6 2.5 3.0 100.0 100.0 88.0 75. C2KGP 1RA PVC30. 2.48
90. M90 24.0 80.0 76.2 90.3 0.8 1.6 3.15 4.0 115.0 115.0 102.0 90. C2KGP 1RA PVC32 3.52
100 M100. 24.0 91.0 86.1 101.4 0.8 1.6 3.15 4.0 127.0 127.0 114.0 100 C2KGP 1RA LSF.33 4.57
115 M115. 24.0 98.0 101.5 110.2 0.8 1.6 3.15 4.0 133.4 133.4 114.0 115 C2KGP 1RA LSF.34 6.50
130 M130. 24.0 115.0 110.2 123.2 0.8 1.6 3.15 4.0 152.4 152.4 114.0 130 C2KGP 1RA LSF.35 8.50
Если не указано иное, размеры приведены в миллиметрах
