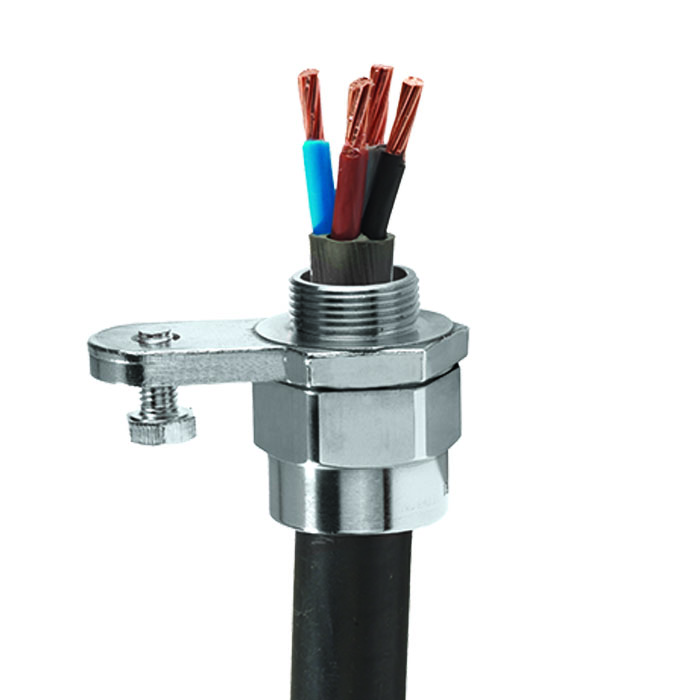

BWL CIEL | Промышленный кабельный вводДля всех типов кабелей со стальной или алюминиевой проволочной броней

Кабельный ввод с двойным уплотнением и литым интегрированным кольцом заземления для тяжелых условий эксплуатации

• Внутреннее заземление
• Испытания на короткое замыкание проведены сторонней организацией
• Технология крепления брони «металл к металлу»
• Для внутренней и наружной установки
• Прочная конструкция для тяжелых условий эксплуатации
• С устойчивой извитостью, низкоимпедансное заземление
• Защита от самопроизвольного разматывания
• Удлиненный корпус защищает проволочную броню от повреждений
•О-60˚Cдто+ 200˚C
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Примечание.Величины тока симметричного короткого замыкания (кА), подающегося в течение 1 с на интегрированное литое кольцо заземления, которым оснащается продукция BWL CIEL, указаны ниже:
• 26 кА для кабельных вводов до размера 40
• 43 кА для кабельных вводов размера 50S и больше

Технические стандарты BS 6121: Часть 1: 1989
Ударная прочность = Уровень 8, Крепление = Класс В
Защита корпуса IK10 согласно IEC 62262 (20 Дж)
Электрические характеристики* Категория C
Одобрения, полученные от морских ведомств LRS: 01/00171 (E3),ABS: 16-LD1472056-PDA
Сертификат ГОСТ Р POCC.GB.35.H00102
IP2X
Материал кабельных вводов Латунь, химически никелированная латунь
Тип кабеля С однослойной проволочной броней (SWA），с алюминиевой проволочной броней (AWA）
Технология крепления брони Коническая втулка и универсальное зажимное кольцо AnyWay

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
Стандарты IEC 62444 и EN 62444 не применимы к кабельным вводам, не оснащенным уплотнительными кольцами при поставке. Эти сведения представлены исключительно в информационных целях, поскольку данное изделие не в полной мере соответствует этим стандартам.
** При использовании аксессуаров 化学机械抛光для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Certificates

Таблица выбора продукции

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

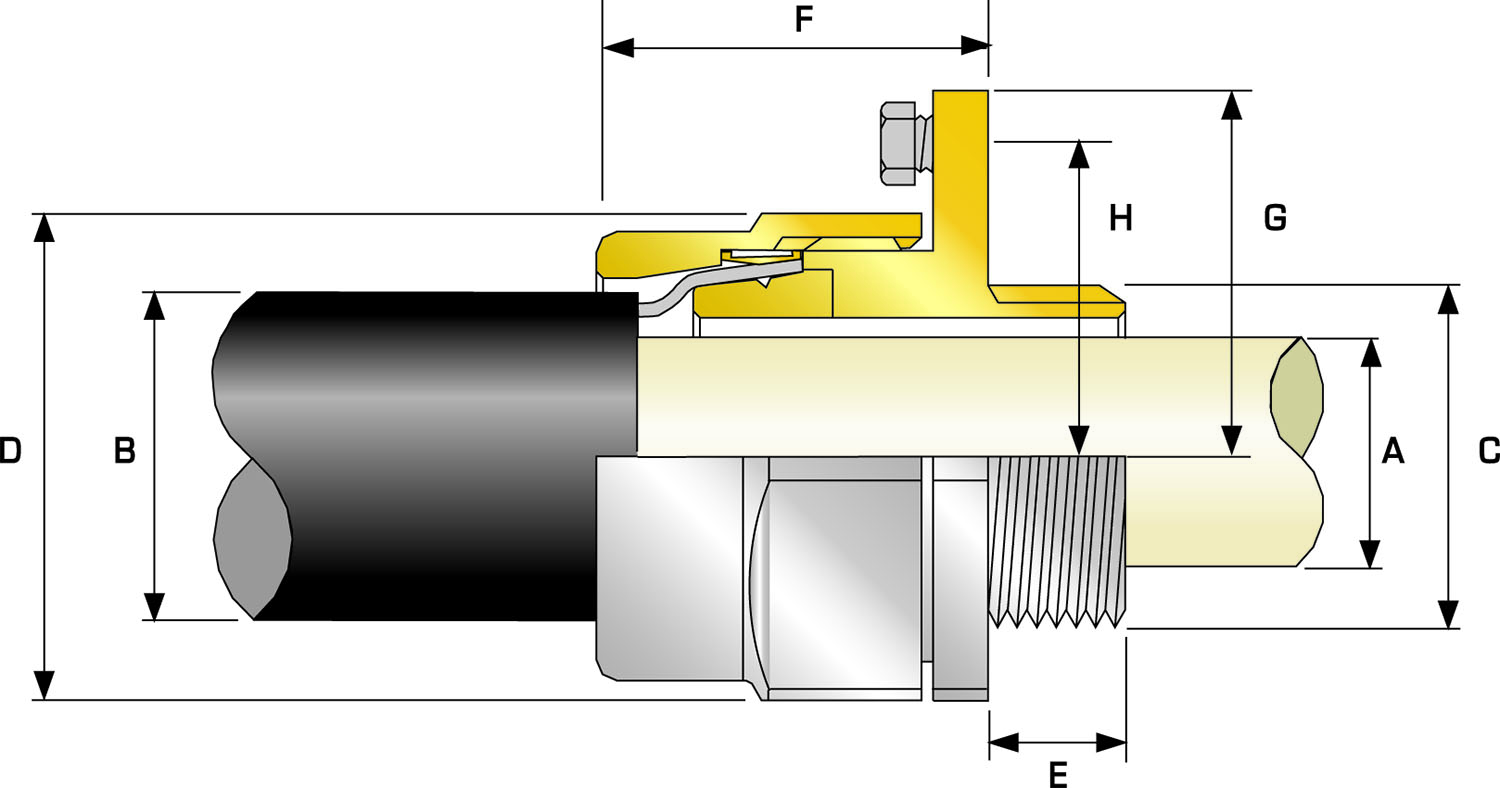

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

Размеркабельного ввода Доступные типы резьб "C“(возможен выбор другой длины резьбы (метрическая система)) Диаметр внутренней оболочки кабеля "A" Наружный диаметр кабеля "В" Диапазон бронирования Расстояние между противоположными гранями "“D” Расстояние между противоположными углами "D" Длина выступа "“F” Номинальный радиус Размерзаземляющего болта CIEL Ток короткого замыкания на землю (кА) Общий код заказа (*латунь, метрическая система) Вес кабельного ввода (унции)
Стандартно
Метрическая Длина резьбы (метрической) "Е" Макс. Макс. Мин. Макс. Макс. Макс. "H" "G" Размер Тип Суффикс для заказа
20S M20型 0.39 0.46 0.63 0.03 0.05 0.94 1.04 1.27 1.13 1.52 M8 26 20S BWLC 1RA 3.95
20 M20型 0.39 0.55 0.82 0.03 0.05 1.2 1.32 1.20 1.25 1.65 M8 26 20 BWLC 1RA 5.57
25 M25型 0.39 0.79 1.03 0.05 0.06 1.48 1.63 1.43 1.50 2.00 M8 26 25 BWLC 1RA 7.90
32 M32型 0.39 1.03 1.33 0.06 0.08 1.81 1.99 1.28 1.63 2.13 M8 26 32 BWLC 1RA 8.61
40 M40 0.59 1.27 1.59 0.06 0.08 2.17 2.38 1.45 2.00 2.69 M10级 26 40 BWLC 1RA 18.98
50S M50型 0.59 1.50 1.84 0.08 0.10 2.36 2.60 1.56 2.25 2.94 M12级 43 50S BWLC 1RA 23.63
50 M50型 0.59 1.74 2.09 0.08 0.10 2.76 3.04 1.54 2.37 3.13 M12级 43 50 BWLC 1RA 25.33
63S M63 0.59 1.97 2.34 0.08 0.10 2.95 3.25 2.05 2.76 3.56 M12级 43 63S BWLC 1RA 43.25
63 M63 0.59 2.2 2.59 0.08 0.10 3.15 3.46 1.96 2.76 3.56 M12级 43 63 BWLC 1RA 41.55
75S M75型 0.59 2.44 2.84 0.08 0.10 3.54 3.90 2.51 3.00 3.88 M12级 43 75S BWLC 1RA 65.57
75 M75型 0.59 2.68 3.09 0.10 0.12 3.94 4.33 2.26 3.25 4.25 M12级 43 75 BWLC 1RA 72.45
90 M90 0.94 3.11 3.56 0.12 0.16 4.50 4.95 2.6 3.75 4.25 M12级 43 90 BWLC 1RA 103.21
100 M100型 0.94 3.54 4.00 0.12 0.16 4.84 5.33 3.15 4.00 5.50 M12级 43 100 BWLC 1RA 106.95
115 M115 0.94 3.86 4.34 0.12 0.16 5.25 5.78 3.86 4.41 5.45 M12级 43 115 BWLC 1RA 143.42
130 M130 0.94 4.53 4.85 0.12 0.16 6 6.60 4.33 4.41 5.45 M12级 43 130 BWLC 1RA 185.01
Если не указано иное, размеры приведены в дюймах
Размеркабельного ввода Доступные типы резьб "C“(возможен выбор другой длины резьбы (метрическая система)) Диаметр внутренней оболочки кабеля "A" Наружный диаметр кабеля "В" Диапазон бронирования Расстояние между противоположными гранями "“D” Расстояние между противоположными углами "D" Длина выступа "“F” Номинальный радиус Размерзаземляющего болта CIEL Ток короткого замыкания на землю (кА) Общий код заказа (*латунь, метрическая система) Вес кабельного ввода (кг)
Стандартно
Метрическая Длина резьбы (метрической) "Е" Макс. Макс. Мин. Макс. Макс. Макс. "H" "G" Размер Тип Суффикс для заказа
20S M20型 10.0 11.7 15.9 0.8 1.25 24 26.4 32.2 28.6 38.6 M8 26 20S BWLC 1RA 0.11
20 M20型 10.0 14 20.9 0.8 1.25 30.5 33.6 30.6 31.8 41.8 M8 26 20 BWLC 1RA 0.16
25 M25型 10.0 20.0 26.2 1.25 1.6 37.5 41.3 36.4 38.1 50.8 M8 26 25 BWLC 1RA 0.22
32 M32型 10.0 26.2 33.9 1.6 2.0 46 50.6 32.6 41.3 54.0 M8 26 32 BWLC 1RA 0.24
40 M40 15 32.2 40.4 1.6 2.0 55.0 60.5 36.9 50.8 68.3 M10级 26 40 BWLC 1RA 0.54
50S M50型 15 38.2 46.7 2.0 2.5 60.0 66.0 39.6 57.2 74.6 M12级 43.0 50S BWLC 1RA 0.67
50 M50型 15 44.1 53.1 2.0 2.5 70.1 77.1 39.1 60.3 79.4 M12级 43.0 50 BWLC 1RA 0.72
63S M63 15 50.0 59.4 2.0 2.5 75.0 82.5 52.0 70.0 90.5 M12级 43.0 63S BWLC 1RA 1.23
63 M63 15 56.0 65.9 2.0 2.5 80 88.0 49.8 70.0 90.5 M12级 43.0 63 BWLC 1RA 1.18
75S M75型 15 62.0 72.1 2.0 2.5 90 99.0 63.7 76.2 98.5 M12级 43.0 75S BWLC 1RA 1.86
75 M75型 15 68.0 78.5 2.5 3.0 100.0 110 57.3 82.6 108 M12级 43.0 75 BWLC 1RA 2.05
90 M90 24 79.0 90.4 3.15 4.0 114.3 125.7 66.0 95.3 108 M12级 43.0 90 BWLC 1RA 2.93
100 M100型 24 90 101.5 3.15 4.0 123.0 135.3 80 101.6 139.7 M12级 43.0 100 BWLC 1RA 3.03
115 M115 24 98.0 110.3 3.15 4.0 133.4 146.7 98.0 112.0 138.5 M12级 43.0 115 BWLC 1RA 4.07
130 M130 24 115.0 123.3 3.15 4.0 152.4 167.6 110.0 112.0 138.5 M12级 43.0 130 BWLC 1RA 5.25
Если не указано иное, размеры приведены в миллиметрах
