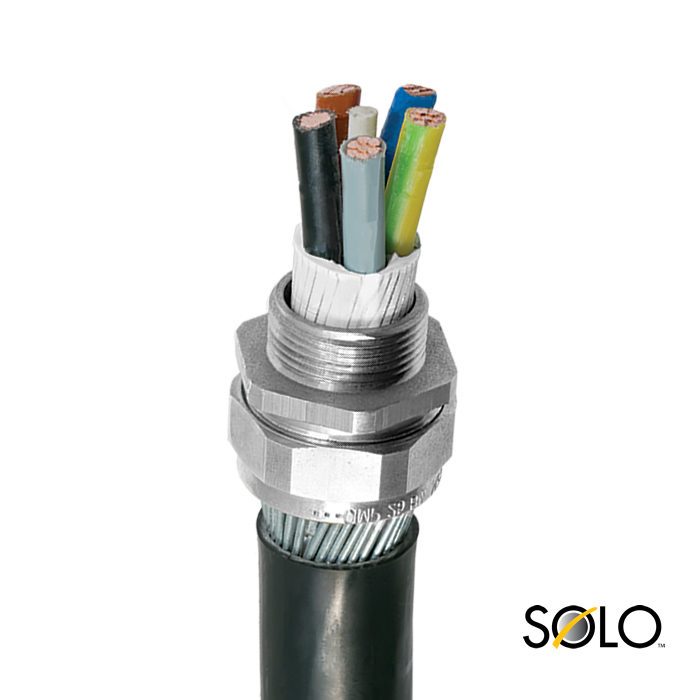

BW SOLO | Промышленный кабельный вводДля всех типов кабелей со стальной или алюминиевой проволочной броней

Комплект промышленного кабельного ввода BW SOLO LSF

•длявнутреннейинаружнойустановки
•О-60˚Cдто+ 200˚C
• Проведены испытания на соответствие требованиям электромагнитной совместимости
• LUL (одобрен лондонским метрополитеном)
•Превосходныеэмсарактеристики

Примечание.Индекс заказа 2RA включает контргайку, кольцо заземления и защитный кожух

Доступныдругиевариантыкомплектов

Тип. Комплект BW SOLO
техническиестандарты. BS 6121.: Часть 1: 1989
Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
КатегорияВ
Одобрения, полученные от морских ведомств LRS：01/00171,ABS: 16-LD1472056-PDA
Сертификат ГОСТ Р POCC.GB.HA46.H00140
IP2x.
Материал кабельных вводов Латунь, химически никелированная латунь
Тип.кабеля С однослойной проволочной броней (SWA), с алюминиевой проволочной броней (AWA)
Технология крепления брони Двухкомпонентный замок брони
длязаказадоступныкомплектыкабельныхводов ДоРазмера25Включительно - 2ВВода，2Контргайки，2КольцаЗаземленияИя2ЗашитныхКожухаLSF

Для размера 32 и больше — 1 ввод, 1 контргайка, 1 кольцо заземления и 1 защитный кожух LSF

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
Стандарты IEC 62444 и EN 62444 не применимы к кабельным вводам, не оснащенным уплотнительными кольцами при поставке. Эти сведения представлены исключительно в информационных целях.
**прииспользованииАксессуаровCMPДляустановки。Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Certificates

Таблица выбора продукции

Нажмите здесьчтобыознакомитьсястехническойиллюстрацией

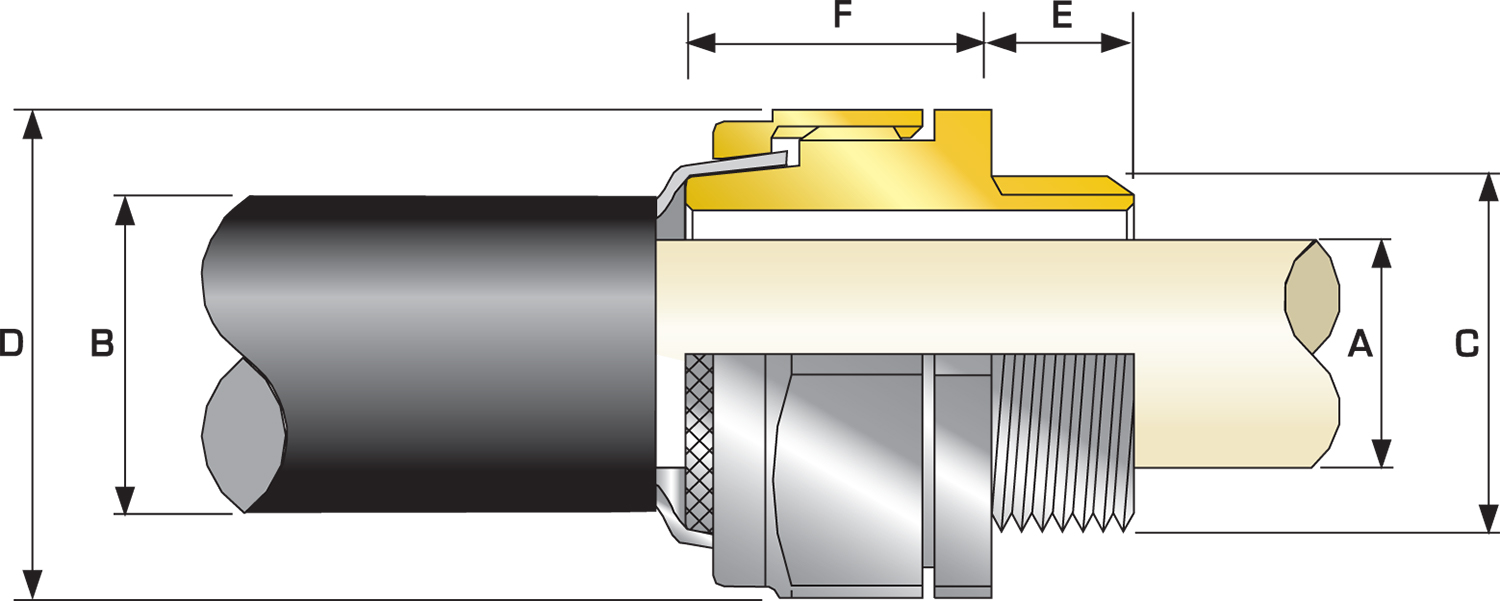

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

РазмерКабельноговода Доступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система)) Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" ДиапазонБронирования. Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Вес кабельного ввода (унции)
Стандартно
Метрическая Длина резьбы (метрической) "Е" Макс。 Макс。 Мин。 Макс。 Макс。 Макс。 размер. Тип. Суффикс для заказа
20s. M20 0.39 0.46 0.62 0.03 0.05 0.87 0.95 0.73 20s. BWLSF 2RA. 1.83
20. M20 0.39 0.55 0.83 0.03 0.05 1.1 1.21 0.89 20. BWLSF 2RA. 3.10
25. M25 0.39 0.79 1.07 0.05 0.06 1.30 1.43 0.85 25. BWLSF 2RA. 3.88
32. M32 0.39 1.04 1.34 0.06 0.08 1.61 1.78 0.89 32. BWLSF 2RA. 5.26
40. M40 0.59 1.27 1.67 0.06 0.08 1.97 2.17 1.18 40. BWLSF 2RA. 11.15
50.S M50 0.59 1.50 1.97 0.08 0.10 2.25 2.47 1.18 50.S BWLSF 2RA. 16.51
50. M50 0.59 1.74 2.19 0.08 0.10 2.56 2.81 1.26 50. BWLSF 2RA. 16.83
63.S M63 0.59 1.97 2.46 0.08 0.10 2.95 3.25 1.63 63.S BWLSF 2RA. 22.29
63. M63 0.59 2.20 2.69 0.08 0.10 3.11 3.42 1.63 63. BWLSF 2RA. 31.39
75S M75 0.59 2.44 3.02 0.08 0.10 3.50 3.85 1.87 75S BWLSF 2RA. 44.73
75 M75 0.59 2.68 3.26 0.1 0.12 3.74 4.11 1.95 75 BWLSF 2RA. 49.38
Если не указано иное, размеры приведены в дюймах
РазмерКабельноговода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" ДиапазонБронирования. Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Вес кабельного ввода (кг)
Стандартно
Метрическая Длина резьбы (метрической) "Е" Макс。 Макс。 Мин。 Макс。 Макс。 Макс。 размер. Тип. Суффикс для заказа
20s. M20 10.0 11.7 15.8 0.8 1.25 22.0 24.2 18.5 20s. BWLSF 2RA. 0.05
20. M20 10.0 14.0 21.1 0.8 1.25 28.0 30.8 22.5 20. BWLSF 2RA. 0.09
25. M25 10.0 20..0 27.2 1.25 1.6 33.0 36.3 21.5 25. BWLSF 2RA. 0.11
32. M32 10.0 26.3 34.1 1.6 2.0 41.0 45.1 22.5 32. BWLSF 2RA. 0.15
40. M40 15.0 32..2 42.4 1.6 2.0 50.0 55.0 30.0 40. BWLSF 2RA. 0.32
50.S M50 15.0 38.2 50.1 2.0 2.5 57.1 62.8 30.0 50.S BWLSF 2RA. 0.47
50. M50 15.0 44.1 55.7 2.0 2.5 65.0 71.5 32..0 50. BWLSF 2RA. 0.48
63.S M63 15.0 50.0 62.4 2.0 2.5 75.0 82.5 41.3 63.S BWLSF 2RA. 0.63
63. M63 15.0 56.0 68.2 2.0 2.5 79.0 86.9 41.3 63. BWLSF 2RA. 0.89
75S M75 15.0 62.0 76.8 2.0 2.5 89.0 97.9 47.6 75S BWLSF 2RA. 1.27
75 M75 15.0 68.0 82.9 2.5 3.0 95.0 104.5 49.6 75 BWLSF 2RA. 1.40
Еслинеуказаноиное，Размерыприведенывмиллиметрах
