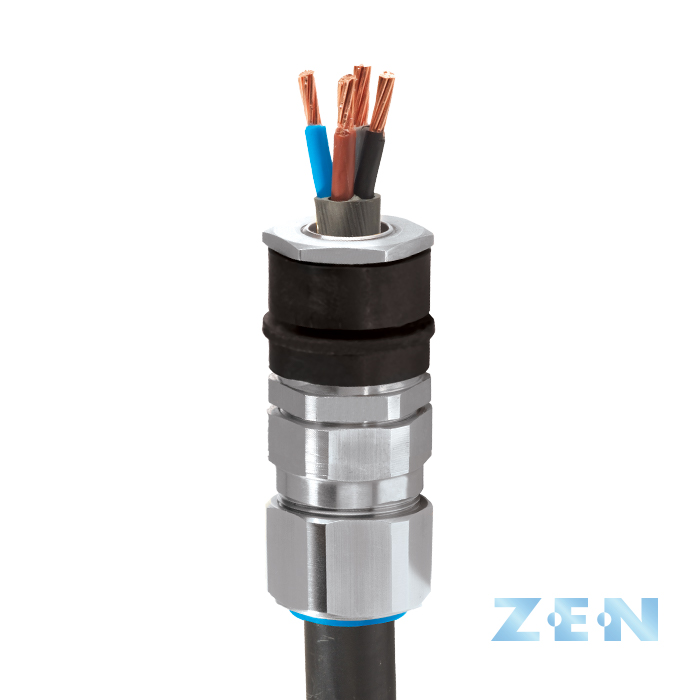

B368 | Изолированный кабельный вводдлявсехтиповКабелейсоплеткойиленточнойброней

Изолированный промышленный кабельный ввод

•ТехнологияКрепленияБрони«МеталлКМеталлу»
•СУСТойчивойизвитостью，Низкоимпедансноезаземление
•Защита от самопроизвольного разматывания
•длявнутреннейинаружнойустановки
•Позволяетразграничиватьсетисзаземленнойнейтралью
•Предотвращаетвозникновениекомпенсационныхтоков
•Испытаниянакороткоезамыканиепроведеныстороннейорганизацией
•Регулируемоенаружноеуплотнениестехнологиейвыдерживаниябольшойнагрузки
•УникальнаялинейкаostgПозволяетизбежатьперетяжки
•От -60˚c до +130˚c
•Проведеныиспытаниянасоответствиетребованиямэлектромагнитнойсовместимости

†Изборожденныйконус(X)вбольшинствеслучаевиспользуетсядляпроволочнойоплетки(например,GSWB, TCWB),стальнойленточнойброни(STA DSTA)иалюминиевойленточнойброни(ASA)。Этатехнологиятакжепригоднадляоднослойнойпроволочнойброни(SWA),алюминиевойпроволочнойброни(AWA)игибкойпроволочнойброни(PWA)еслидиапазоннаходитсязапределамизначенийступенчатогоконуса(W)。

Примечание。Размерыизборожденногоконуса(X)представленныевтаблицевыборакабельноговводаниже,предназначеныдлябронированныхкабелейсоплеткойсдвойнымвитком。Изоляционнаялентатакжеможетбытьнамотанавдваслоя。Длякабелей,оснащенныходнослойнойброней,например,SWA,диапазонразмеразажимаемогоэлементадолженсоответствоватьзначению,указанномувтаблицениже。

Примечание。Кольцазаземленияможноустановитьтольконакабельныевводы禅宗типаB368иA368。

Величинытокасимметричногокороткогозамыкания(кА),подающегосявтечени1еснаинтегрированноелитоекольцозаземления,которымоснащаютсямоделиB367иA367,указаныниже:
•26кадлякабельныхводовДоРазмера40
•43кадлякабельныхводовРазмера50Sибольше

Информациюоразмерахлитогоинтегрированногокольцазаземления,которымоснащаются

модели b367 и a367， см。на странице с описанием продукции CMP cw ciel。

длякабелейAWAДоступноАлюминиевоеисполнение。ПризаказезаменитеиндексBВНазванияхмоделейB324ИB348НаиндексA。

Тип B368
техническиестандарты. bs6121: Часть 1:19 89, GDCD 190, iec 62444, en 62444
Механическиехарактеристики* Ударнаяпрочность=Уровень8日Крепление=КлассD
Защитакорпуса 62262 (20 IK10-IECДж),тольколатуньинержавеющаясталь
электрическиехарактеристики* КатегорияB（B368）
СертификатГОСТР POCC.GB.HA46.H00140
IP66.
Материалкабельныхвводов Латунь,никелированнаялатунь,алюминий,нержавеющаясталь
Материалуплотнителя ТермореактивныйэластомерCMP
Типкабеля Проволочнаяоплетка,гибкаяпроволочнаяброня(PWA),стальнаяленточнаяброня(STA)
Технологиякрепленияброни Трехкомпонентныйзамокбронисуниверсальнымзажимнымкольцом
Технологияуплотнения УплотнениевнешнейоболочкиLRS(уплотнениестехнологиейвыдерживаниябольшойнагрузки)отCMP
Областиуплотнения Внешняяоболочкакабеля

*МеханическиеиэлектрическиехарактеристикисоответствуютиIEC 62444 EN 62444。
* *ПрииспользованииаксессуаровCMPдляустановки。Дляполучениядополнительнойинформацииобратитеськразделупримененияуплотнения。

证书

Таблицавыборапродукции

Нажмитездесьчтобыознакомитьсястехническойиллюстрацией

Техническаяиллюстрация

Нажмитездесьчтобы просмотреть информацию о заказе

РазмерКабельноговода Диаметротверстия“C” Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" ДиапазонБронирования. Расстояние между противоположными гранями " d " Расстояние между противоположными углами " d " Длинавыступа“F” Код заказа (латунь， метрическая система) Защитныйкожух Вес кабельного ввода (унции)
Макс。 Мин。 Макс。 Мин。 Макс。 Без кольца ciel (b368)
20s. 0.81 0.46 0.37 0.63 0.01 0.04 0.94 1.04 2.31 20SB3681RA PVC04 5.64
20. 0.81 0.55 0.49 0.82 0.02 0.04 1.2 1.32 2.36 20 b3681ra PVC06. 7.76
25岁的年代 1.01 0.78 0.55 0.87 0.02 0.05 1.48 1.63 2.72 25SB3681RA PVC09. 11.99
25. 1.01 0.78 0.72 1.03 0.02 0.05 1.48 1.63 2.72 25 b3681ra PVC09. 11.99
32. 1.28 1.03 0.93 1.33 0.02 0.05 1.81 1.99 2.66 32B3681RA PVC11. 15.52
40 1.60 1.26 1.10 1.59 0.02 0.06 2.17 2.38 2.88 40 b3681ra PVC15. 25.04
50年代 2.00 1.50 1.39 1.84 0.02 0.06 2.41 2.60 2.84 50sb3681ra. PVC18. 28.92
50 2.00 1.73 1.59 2.09 0.02 0.06 2.76 3.04 2.92 50B3681RA PVC21 37.39
63s. 2.51 1.96 1.8 2.34 0.02 0.06 2.95 3.25 3.39 63年sb3681ra PVC23 53.26
63 2.51 2.20 2.15 2.59 0.02 0.06 3.15 3.46 3.39 63年b3681ra PVC25 53.97
75年代 2.98 2.44 2.32 2.83 0.02 0.06 3.54 3.90 3.80 75年sb3681ra PVC28 74.08
75 2.98 2.67 2.63 3.09 0.02 0.06 3.94 4.33 3.75 75年b3681ra PVC30 92.42
90 3.57 2.94 3.00 3.56 0.03 0.06 4.48 4.95 4.24 90B3681RA PVC32 131.92
Если не указано иное， размеры приведены в дюймах
РазмерКабельноговода Диаметротверстия“C” Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" ДиапазонБронирования. Расстояние между противоположными гранями " d " Расстояние между противоположными углами " d " Длинавыступа“F” Код заказа (латунь， метрическая система) Защитныйкожух Вес кабельного ввода (кг)
Макс。 Мин。 Макс。 Мин。 Макс。 Без кольца ciel (b368)
20s. 20.6 11.6 9.5 15.9 0.3 1.0 24.0 26.4 58.6 20SB3681RA PVC04 0.16
20. 20.6 13.9 12.5 20.9 0.4 1.0 30.5 33.6 59.9 20 b3681ra PVC06. 0.22
25岁的年代 25.6 19.9 14. 22.0 0.4 1.2 37.5 41.3 69.1 25SB3681RA PVC09. 0.34
25. 25.6 19.9 18.2 26.2 0.4 1.2 37.5 41.3 69.1 25 b3681ra PVC09. 0.34
32. 32.6 26.2 23.7 33.9 0.4 1.2 46.0 50.6 67.6 32B3681RA PVC11. 0.44
40 40.6 32.1 27.9 40.4 0.4 1.6 55.0 60.5 73.1. 40 b3681ra PVC15. 0.71
50年代 50.7 38.1 35.2 46.7 0.4 1.6 61.2 66.0 72.1 50sb3681ra. PVC18. 0.82
50 50.7 44.0 40.4 53.0 0.6 1.6 70.1 77.1 74.2 50B3681RA PVC21 1.06
63s. 63.7 49.9 45.6 59.4 0.6 1.6 75.0 82.5 86.2 63年sb3681ra PVC23 1.51
63 63.7 55.9 54.6 65.8 0.6 1.6 80.0 88.0 86.1. 63年b3681ra PVC25 1.53
75年代 75.7 61.9 59.0 72.0 0.6 1.6 90.0 99.0 96.5 75年sb3681ra PVC28 2.10
75 75.7 67.9 66.7 78.4 0.6 1.6 100.0 110.0 95.3. 75年b3681ra PVC30 2.62
90 90.8 74.9 76.2 90.3 0.8 1.6 114.0 125.7 107.6 90B3681RA PVC32 3.74
Еслинеуказаноиное，Размерыприведенывмиллиметрах
