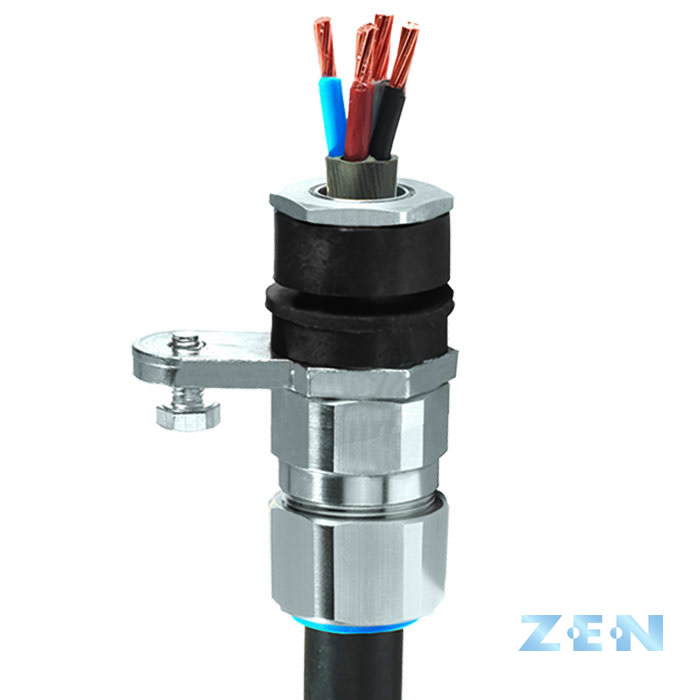

B367 |ИзолированныйкабельныйводДля всех типов кабелей с оплеткой и ленточной броней

Изолированныйпромышленныйкабельныйвод

• Технология крепления брони «металл к металлу»
• С устойчивой извитостью, низкоимпедансное заземление
• Защита от самопроизвольного разматывания
• Для внутренней и наружной установки
• Позволяет разграничивать сети с заземленной нейтралью
•Предотврашаетвозникновениекомпенсационныхтоков
•Высокоемкостноевнешнеезаземление(B367)
• Испытания на короткое замыкание проведены сторонней организацией
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
• Уникальная линейка OSTG позволяет избежать перетяжки
•От-60˚C+130˚C
•ПроведеныиспытаниянасоответствиеТребованиямэлектромагнитнойсовместимости

†Изборожденныйконус（X）вбольшинствеслучаевиспользуетсядляпроволочнойоплетки（например，GSWB，TCWB），стальнойленточнойброни（STA，DSTA）иалюминиевойленточнойброни（ASA）。Этатехнологиятакжепригоднадляоднослойнойпроволочнойброни（SWA），алюминиевойпроволочнойброни（AWA）игибкойпроволочнойброни（PWA），еслидиапазоннаходитсязапределамизначенийступенчатогоконуса（W）。

Примечание.Размерыизборожденногоконуса（X），представленныевтаблицевыборакабельноговводаниже，предназначеныдлябронированныхкабелейсоплеткойсдвойнымвитком。Изоляционнаялентатакжеможетбытьнамотанаваслоя。Длякабелей，оснащенныходнослойнойброней，например，SWA，диапазонразмеразажимаемогоэлементадолженсоответствоватьзначению，указанномувтаблицениже。

Примечание.КольцаЗаземленияМожноУстановитьТольконаКабельныевводыZenТипаB368ИA368。

Величины тока симметричного короткого замыкания (кА), подающегося в течение 1 с на интегрированное литое кольцо заземления, которым оснащаются модели B367 и A367, указаны ниже:
• 26 кА для кабельных вводов до размера 40
• 43 кА для кабельных вводов размера 50S и больше

Информацию о размерах литого интегрированного кольца заземления, которым оснащаются модели B367 и A367, см. на странице с описанием продукции CMP CW CIEL.

Для кабелей AWA доступно алюминиевое исполнение. При заказе замените индекс B в названиях моделей B324 и B348 на индекс A.

Тип B367
Технические стандарты BS 6121: Часть 1: 1989, GDCD 190, IEC 62444, EN 62444
Механические характеристики* Ударнаяпрочность=уровень8，Крепление=Классd
Защита корпуса IK10-IEC 62262（20Дж），ТолькоЛатуньинержавешаясталь
Электрические характеристики* Категория C (B367)
Сертификат ГОСТ Р pocc.gb.ha46.h00140.
IP66
Материал кабельных вводов Латунь, никелированная латунь, алюминий, нержавеющая сталь
МатериалУплотнителя. термореактивныйэластомерcmp.
Тип кабеля Проволочнаяоплетка，Гибкаяпроволочнаяброня（PWA），Стальнаяленточнаяброня（STA）
Технология крепления брони Трехкомпонентный замок брони с универсальным зажимным кольцом AnyWay
Технологияуплотнения. Уплотнениевнешнейоболочкиlrs（уплотнениестехнологиейвыдерживаниябольшойнагрузки）От
Областиуплотнения. Внешняяоболочкакабеля.

*механическиеиэлектрическиехарактеристикисоответствуютIec62444和62444。
**При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.

证书

таблицавыборапродукции.

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

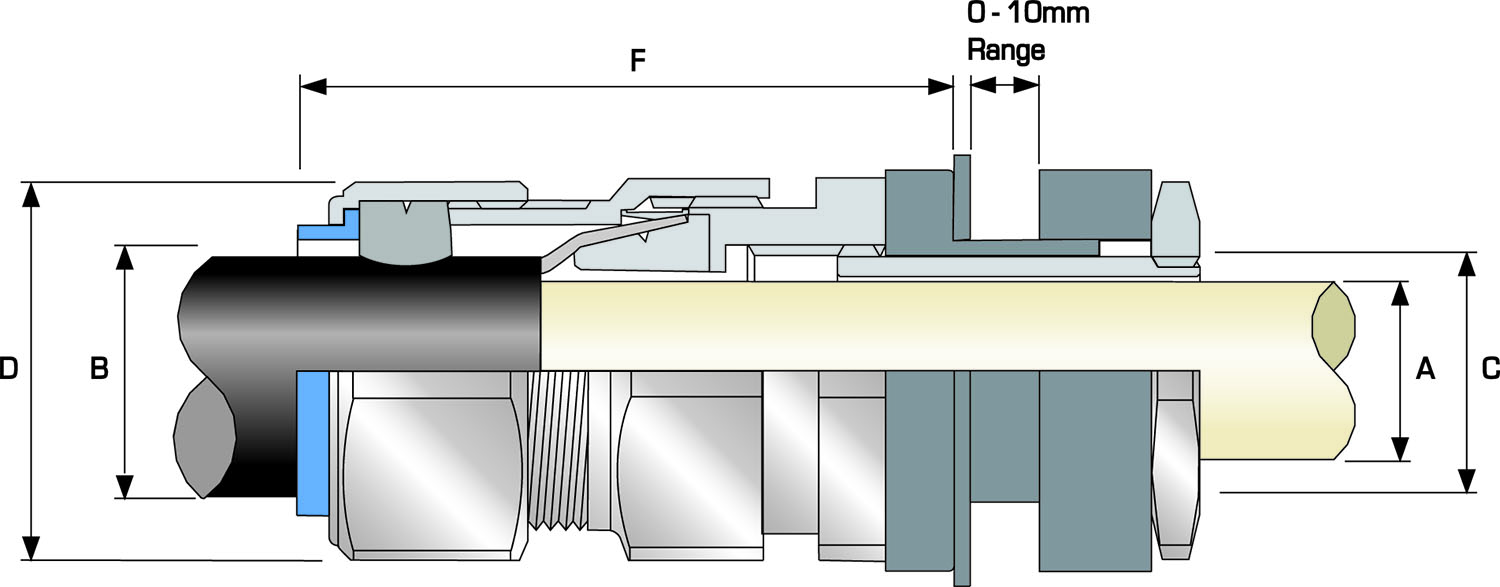

Техническаяиллюстрация.

Нажмите здесьчтобы просмотреть информацию о заказе

Размер кабельного ввода Диаметротверстия“C” Диаметр внутренней оболочки кабеля "A" Наружный диаметр кабеля "В" Диапазон бронирования † изборожденный конус (X) Расстояние между противоположными гранями "D" Расстояниемеждупротивоположнымиуглами“D” Длина выступа "F" Код заказа (латунь, метрическая система) Shroud (B348) Вескабельноговода（унции）
Макс. Мин. Макс. Мин. Макс. СКольцомCiel（B367）
20.S 0..81 0.46 0.37 0.63 0.01 0.04 0..94 1.04 2.31 20sb3671ra. PVC04 5.64
20. 0..81 0.55 0.49 0..82 0.02 0.04 1.20 1.32 2.36 20.B3671RA PVC06 7.76
25S 1.01 0..78 0.55 0..87 0.02 0.05 1.48 1.63 2.72 25SB3671RA PVC09 11.99
25 1.01 0..78 0..72 1.03 0.02 0.05 1.48 1.63 2.72 25B3671RA PVC09 11.99
32 1.28 1.03 0..93 1.33 0.02 0.05 1.81 1.99 2.66 32B3671RA PVC11 15.52
40 1.60 1.26 1.10 1.59 0.02 0.06 2.17 2.38 2.88 40B3671RA PVC15 25.04
50年代 2.00 1.50 1.39 1.84 0.02 0.06 2.41 2.60 2.84 50年代B3671RA PVC18 28.92
50 2.00 1.73 1.59 2.09 0.02 0.06 2.76 3.04 2.92 50B3671RA PVC21 37.39
63s. 2.51 1.96 1.80 2.34 0.02 0.06 2.95 3.25 3.39 63SB3671RA PVC23 53.26
63 2.51 2.20 2.15 2.59 0.02 0.06 3.15 3.46 3.39 63B3671RA PVC25 53.97
75年代 2.98 2.44 2.32 2.83 0.02 0.06 3.54 3.90 3.80 75年代B3671RA PVC28 74.08
75 2.98 2.67 2.63 3.09 0.02 0.06 3.94 4.33 3.75 75B3671RA PVC30 92.42
90 3.57 2.94 3.00 3.56 0.03 0.06 4.48 4.95 4.24 90B3671RA PVC32 131.92
Еслинеуказаноиное，Размерыприведенывдюймах
Размер кабельного ввода Диаметротверстия“C” Диаметр внутренней оболочки кабеля "A" Наружный диаметр кабеля "В" Диапазон бронирования † изборожденный конус (X) Расстояние между противоположными гранями "D" Расстояниемеждупротивоположнымиуглами“D” Длина выступа "F" Код заказа (латунь, метрическая система) Shroud (B348) Вескабельноговода（унции）
Макс. Мин. Макс. Мин. Макс. СКольцомCiel（B367）
20.S 20.6 11.6 9.5 15.9 0..3 1.0 24.0 26.4 58.6 20sb3671ra. PVC04 0.16
20. 20.6 13.9 12.5 20.9 0..4 1.0 30.5 33.6 59.9 20.B3671RA PVC06 0.22
25S 25.6 19.9 14.0 22.0 0..4 1.2 37.5 41.3. 69.1. 25SB3671RA PVC09 0.34
25 25.6 19.9 18.2 26.2 0..4 1.2 37.5 41.3. 69.1. 25B3671RA PVC09 0.34
32 32.6 26.2 23.7 33.9 0..4 1.2 46.0 50.6 67.6 32B3671RA PVC11 0.44
40 40.6 32.1 27.9 40.4 0..4 1.6 55.0 60.5 73.1 40B3671RA PVC15 0..71
50年代 50.7 38.1 35.2 46.7 0..4 1.6 61.2 66.0 72.1 50年代B3671RA PVC18 0..82
50 50.7 44.0 40.4 53.0 0..6 1.6 70.1 77.1. 74.2 50B3671RA PVC21 1.06
63s. 63.7 49.9 45.6 59.4 0..6 1.6 75.0 82.5 86.2 63SB3671RA PVC23 1.51
63 63.7 55.9 54.6 65.8 0..6 1.6 80.0 88.0 86.1 63B3671RA PVC25 1.53
75年代 75.7 61.9 59.0 72.0 0..6 1.6 90.0 99.0 96.5 75年代B3671RA PVC28 2.10
75 75.7 67.9 66.7 78.4 0..6 1.6 10.0..0 110.0 95.3 75B3671RA PVC30 2.62
90 90.8 74.9 76.2 90.3 0..8 1.6 114.0 125.7 10.7.6 90B3671RA PVC32 3.74
Если не указано иное, размеры приведены в миллиметрах
