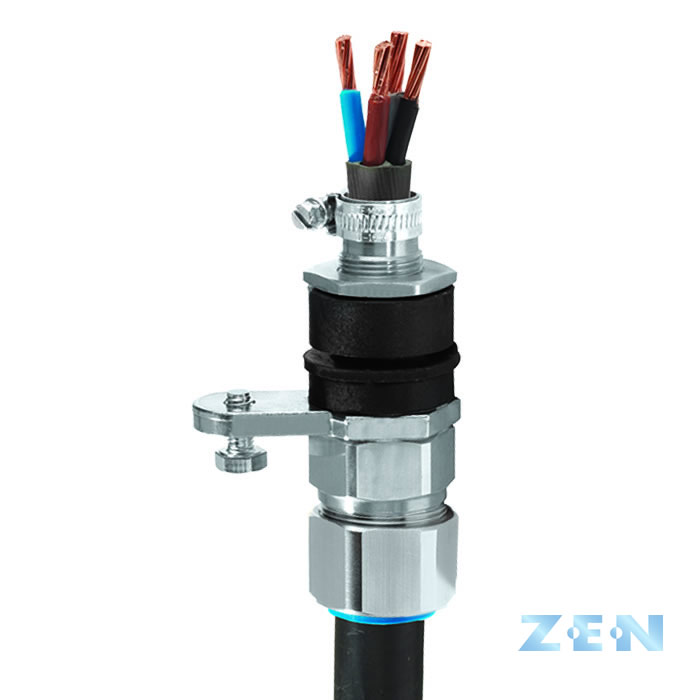

B327 | Изолированный кабельный вводДля всех типов кабелей со стальной и алюминиевой проволочной броней с металлическим ленточным экраном

Изолированный промышленный кабельный ввод

• Высококачественные прочные материалы
• Прочная изолированная конструкция для тяжелых условий эксплуатации
• Технология крепления брони «металл к металлу»
• С устойчивой извитостью, низкоимпедансное заземление
• Защита от самопроизвольного разматывания
• Для внутренней и наружной установки
• Позволяет разграничивать сети с заземленной нейтралью
• Предотвращает возникновение компенсационных токов
• Высокоемкостное внешнее заземление (B327）
• Испытания на короткое замыкание проведены сторонней организацией
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
• Уникальная линейка 奥斯特позволяет избежать перетяжки
• От -60 ˚C до +130 ˚C
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Примечание.Кольца заземления можно установить только на кабельные вводы ZEN типа B350 и A350.

Величины тока симметричного короткого замыкания (кА), подающегося в течение 1с на интегрированное литое кольцо заземления, которым оснащаются модели B327型и A327型，указаны ниже:
• 26 кА для кабельных вводов до размера 40
• 43 кА для кабельных вводов размера 50年代и больше

Информацию о размерах литого интегрированного кольца заземления, которым оснащаются модели B327 и A327, см. на странице с описанием продукции CMP CW CIEL.

Для кабелей AWA доступно алюминиевое исполнение. При заказе замените индекс B в названии модели B327 на индекс A.

Технические стандарты BS 6121标准: Часть 1: 1989, GDCD 190, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Электрические характеристики* Категория C（B327）
Сертификат ГОСТ Р POCC.GB.HA46.H00140
防护等级66
Материал кабельных вводов Латунь, никелированная латунь, алюминий, нержавеющая сталь
Материал уплотнителя Термореактивный эластомер CMP
Тип кабеля С однослойной проволочной броней (SWA), с алюминиевой проволочной броней (AWA) с металлическим ленточным экраном
Технология крепления брони Трехкомпонентныйзамокбронисуниверсальнымзажимным кольцом AnyWay
Технология уплотнения Уплотнение внешней оболочки LRS (уплотнение с технологией выдерживания большой нагрузки) от CMP
Области уплотнения Внешняя оболочка кабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Certificates

Таблица выбора продукции

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

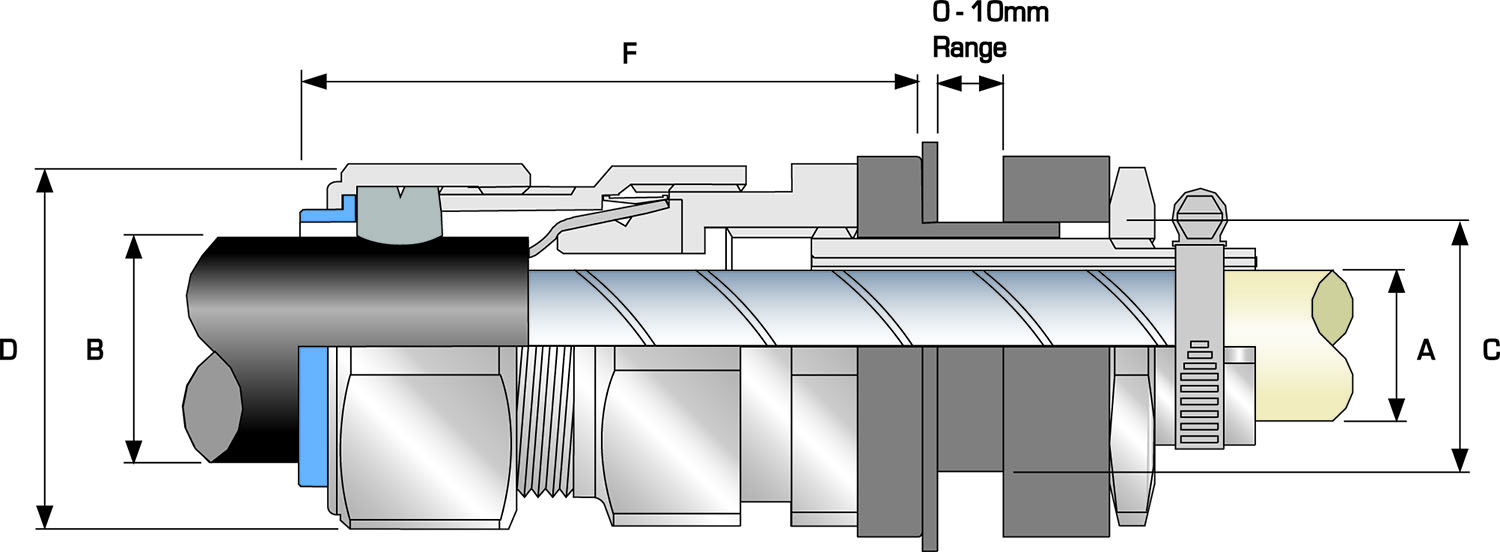

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

Размер кабельного ввода Диаметр отверстия "C" Диаметр внутренней оболочки кабеля "“一个” Наружный диаметр кабеля "В" Диапазон бронирования Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Код заказа (латунь, метрическая система) Защитный кожух (B350) Вес кабельного ввода (унции)
Макс. Мин. Макс. Мин. Макс. With CIEL Lug (B327)
20多岁 0.81 0.46 0.37 0.63 0.03 0.05 0.94 1.04 2.31 20多岁B3271RA PVC04 5.64
20 0.81 0.53 0.49 0.82 0.03 0.05 1.2 1.32 2.36 20B3271RA PVC06 7.76
25秒 1.01 0.74 0.55 0.87 0.05 0.06 1.48 1.63 2.72 25秒B3271RA PVC09 11.99
25 1.01 0.74 0.72 1.03 0.05 0.06 1.48 1.63 2.72 25B3271RA PVC09 11.99
32 1.28 0.98 0.93 1.33 0.06 0.08 1.81 1.99 2.66 32B3271RA PVC11 15.52
40 1.6 1.26 1.10 1.59 0.06 0.08 2.17 2.38 2.88 40B3271RA 聚乙烯醇15 25.04
50S 20 1.49 1.39 1.84 0.08 0.10 2.36 2.60 2.84 50SB3271RA 聚乙烯醇18 28.92
50 20 1.69 1.59 29 0.08 0.10 2.76 3.04 2.92 50B3271RA PVC21型 37.39
63S 2.51 1.97 1.80 2.34 0.08 0.10 2.95 3.25 3.39 63SB3271RA型 PVC23型 53.26
63 2.51 2.18 2.15 2.59 0.08 0.10 3.15 3.46 3.39 63B3271RA PVC25型 53.97
75S 2.98 2.44 2.32 2.83 0.08 0.10 3.54 3.90 3.80 75SB3271RA PVC28型 74.08
75 2.98 2.65 2.63 3.09 0.10 0.12 3.94 4.33 3.75 75B3271RA型 PVC30型 92.42
90 3.57 2.94 3 3.56 0.12 0.16 4.48 4.98 4.24 90B3271RA 聚乙烯醇32 131.92
Если не указано иное, размеры приведены в дюймах
Размер кабельного ввода Диаметр отверстия "C" Диаметр внутренней оболочки кабеля "“一个” Наружный диаметр кабеля "В" Диапазон бронирования Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Код заказа (латунь, метрическая система) Защитный кожух (B350) Вес кабельного ввода (унции)
Макс. Мин. Макс. Мин. Макс. With CIEL Lug (B327)
20多岁 20.6 11.6 9.5 15.9 0.8 1.25 24 26.4 58.6 20多岁B3271RA PVC04 0.16
20 20.6 13.4 12.5 20.9 0.8 1.25 30.5 33.6 59.9 20B3271RA PVC06 0.22
25秒 25.6 18.9 14.0 22.0 1.25 1.6 37.5 41.3 69.1 25秒B3271RA PVC09 0.34
25 25.6 18.9 18.2 26.2 1.25 1.6 37.5 41.3 69.1 25B3271RA PVC09 0.34
32 32.6 24.9 23.7 33.9 1.6 2 46.0 50.6 67.6 32B3271RA PVC11 0.44
40 40.6 31.9 27.9 40.4 1.6 2 55.0 60.5 73.1 40B3271RA 聚乙烯醇15 0.71
50S 50.7 37.9 35.2 46.7 2 2.5 60 66.0 72.1 50SB3271RA 聚乙烯醇18 0.82
50 50.7 42.9 40.4 53.0 2 2.5 70.1 77.1 74.2 50B3271RA PVC21型 1.06
63S 63.7 50.1 45.6 59.4 2 2.5 75 82.5 86.2 63SB3271RA型 PVC23型 1.51
63 63.7 55.4 54.6 65.8 2 2.5 80.0 88.0 86.1 63B3271RA PVC25型 1.53
75S 75.7 61.9 59.0 72 2 2.5 90.0 99.0 96.5 75SB3271RA PVC28型 2.10
75 75.7 67.4 66.7 78.4 2.5 3.0 100 110.0 95.3 75B3271RA型 PVC30型 2.62
90 90.8 74.9 76.2 90.3 3.15 4.0 114.0 126.5 107.6 90B3271RA 聚乙烯醇32 3.74
Если не указано иное, размеры приведены в миллиметрах
