TMC2X | Ex eb, Ex db, Ex ta | Защитный кабельный ввод для опасных средДля сцепленных бронированных кабелей и кабелей Teck типа MC и MC-HL

Защитный кабельный ввод, соответствующий международным стандартам, классифицированный как пригодный для эксплуатации во взрывоопасных зонах

• Жидкая заливная система уплотнения RapidEx
• Повышает надежность, снижает риск
• Снижает трудозатраты
• Снижает расходы
• Упрощенная двухкомпонентная конструкция
• Компактный тонкий профиль
•Независимыеуплотнениеикрепление брони
• Простая последовательная процедура монтажа
• Заземляющая пружина 360˚ (немагнитный материал)
• Съемный, муфтовая конструкция
• От -76 ˚F до 185 ˚F / от -60 °C до 85 °C
• Международная маркировка cCSAus, IECEx и ATEX

Поставляется в комплекте с полимером RapidEx

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Сертификат взрывозащиты ATEX CML 18ATEX1336X
Класс защиты II 2G 1D, Ex db IIC, Ex eb IIC Gb, Ex ta IIIC Da
Стандарты соответствия EN 60079-0,7, EN 61241-0,1
Сертификат IECEx IECEx CML 18.0193X
Класс защиты Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da
Стандарты соответствия IEC 60079-0,1,7,31
Сертификат cCSAus 2194053
Класс защиты CSAus Класс I, Разд. 1 и 2, Группы A, B, C и D; Класс II, Разд. 2, Группы F и G; Класс III, Разд. 1; Тип 4X.

Класс I, Зона 1, AEx d IIC; AEx e II; AEx ta IIC:
Класс защиты cCSA Класс I, Разд. 1 и 2, Группы A, B, C и D; Класс II, Разд. 2, Группы F и G; Класс III, Разд. 1; Тип 4X.

Ex d IIC; Ex e II:
Стандарты соответствия CAN/CSA-C22.2 № 0-M91, CAN/CSA-C22.2 № 18-04, CAN/CSA-C22.2 № 25-1966, CAN/CSA-C22.2 № 30-M1986, CAN/CSA-C22.2 № 174-M1984, CAN/CSA-C22.2 № 94-M91, CAN/CSA-E60079-0:07, CAN/CSA-E60079-7:07, CAN/CSA-E60079-1:07, CAN/CSA-E61241-1-1, ANSI/UL 514B Ред. 5, ANSI/UL 50 Ред. 11, ANSI/UL 2225 Ред. 4
Сертификат ЕАС (ранее ГОСТ Р, К и Б) C-GB.AA87.B.00487
УкрСЕПРО UA.TR.047.C.0644-15
Сертификат CCOE / PESO (Индия) P333688
Соответствует требованиям RETIE 03866
2020322313003283
Одобрения, полученные от морских ведомств LRS: 01/00172 (E3),DNV: E-13848,ABS: 10-HS63028-PDA,BV: 43180/A1
NEMA 4X и IP66
Тип кабеля Рифленая металлическая броня, сцепленная (MC) или TECK90, металлическая броня с непрерывной спайкой (MCHL), ACIC-HL, ACWU90-HL, RC90-HL, RA90-HL
Технология крепления брони Заземляющая пружина их нержавеющей стали 360° (немагнитный материал) (по заказу изготавливается из бериллиево-медного сплава)
Технология уплотнения оболочки Уплотнение с технологией выдерживания большой нагрузки CMP
Области уплотнения Жидкий полимер RapidEx, наружная оболочка кабеля
Материал кабельных вводов Алюминий, не содержащий медь (< 0,4 %), нержавеющая сталь, химически никелированная латунь

Примечание. *Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Certificates

Таблица выбора продукции

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

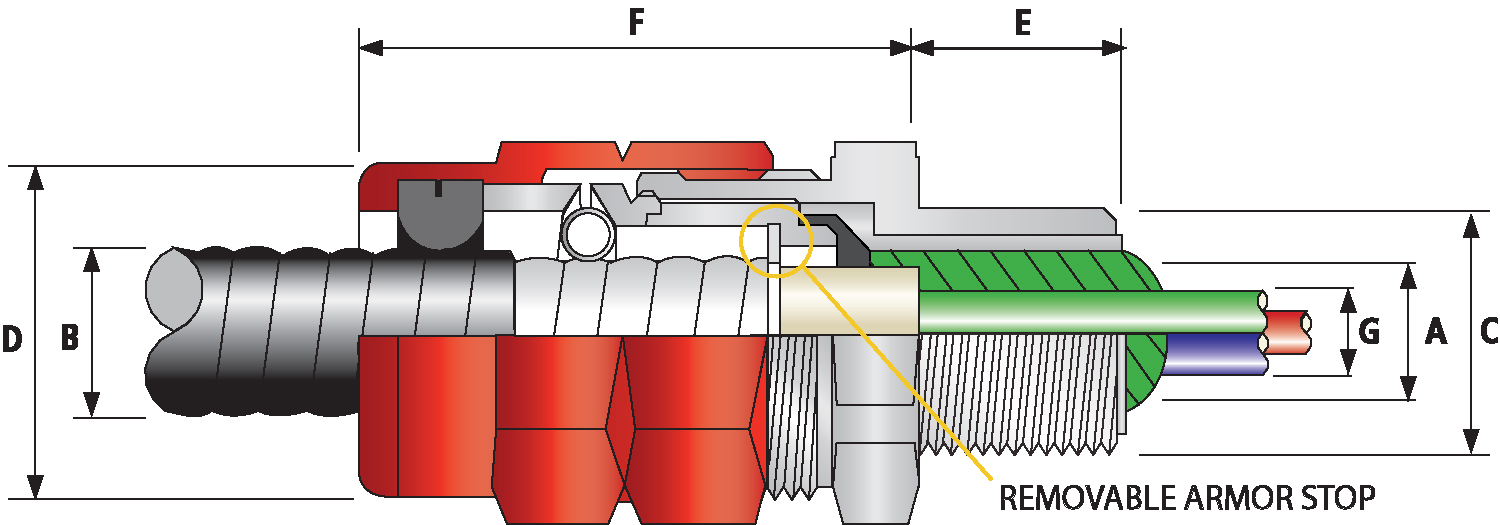

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

Код заказа (NPT, с полимером RapidEx) Тип резьбы "C" Минимальная длина резьбы "E" Диаметр брони кабеля "A" Диаметр защитной оболочки кабеля "B" Макс. диаметр проводников "G" Расстояние между противоположными гранями "D " Расстояние между противоположными углами "D" Номинальная длина узла "F" Защитный кожух Примерный вес алюминиевого исполнения (унции)
Фиксатор брони, внутр. Фиксатор брони, наружн.
Алюминий Никелированная латунь Нержавеющая сталь NPT NPT (опция) Мин. Макс. Мин. Макс. Мин. Макс. Макс. Макс.
TMC2X-050A075X TMC2X-050NB075X TMC2X-050SS075X ½” - 0.78 0.42 0.55 0.55 0.63 0.50 0.75 0.51 1.20 1.32 2.44 PVC06 2.29
TMC2X-075A075X TMC2X-075NB075X TMC2X-075SS075X - ¾” 0.80 0.42 0.55 0.55 0.63 0.51
TMC2X-075A099X TMC2X-075NB099X TMC2X-075SS099X ¾” - 0.80 0.60 0.65 0.65 0.89 0.69 0.99 0.71 1.48 1.63 2.96 PVC09 3.00
TMC2X-050A099X TMC2X-050NB099X TMC2X-050SS099X - ½” 0.78 0.60 0.78 0.78 0.89 0.51
TMC2X-100A118X TMC2X-100NB118X TMC2X-100SS118X 1” - 0.98 0.79 0.86 0.86 1.10 0.87 1.18 0.94 1.81 1.99 3.15 PVC11 5.11
TMC2X-075A118X TMC2X-075NB118X TMC2X-075SS118X - ¾” 0.80 0.79 0.98 0.98 1.10 0.71
TMC2X-125A137X TMC2X-125NB137X TMC2X-125SS137X 1¼” - 1.00 0.94 1.08 1.08 1.28 1.02 1.37 1.20 2.05 2.26 3.55 PVC15 6.70
TMC2X-100A137X TMC2X-100NB137X TMC2X-100SS137X - 1” 0.98 0.94 1.18 1.18 1.28 0.94
TMC2X-150A162X TMC2X-150NB162X TMC2X-150SS162X 1½” - 1.03 1.22 1.35 1.35 1.50 1.30 1.62 1.46 2.36 2.6 3.59 PVC18 8.82
TMC2X-125A162X TMC2X-125NB162X TMC2X-125SS162X - 1¼” 1.00 1.22 1.42 1.42 1.50 1.20
TMC2X-150A190X TMC2X-150NB190X TMC2X-150SS190X 1½” - 1.03 - - 1.51 1.72 1.57 1.90 1.46 2.56 2.82 3.59 PVC37 9.45
TMC2X-125A190X TMC2X-125NB190X tmc2x - 125 ss190x - 1¼” 1.00 - - 1.51 1.72 1.20
TMC2X-200A200X TMC2X-200NB200X TMC2X-200SS200X 2” - 1.53 1.57 1.70 1.70 1.88 1.65 2.00 1.63 2.75 3.03 3.76 PVC21 11.06
TMC2X-150A200X TMC2X-150NB200X TMC2X-150SS200X - 1½” 1.03 1.57 1.70 1.70 1.88 1.46
TMC2X-250A233X TMC2X-250NB233X TMC2X-250SS233X 2½” - 1.63 - - 1.81 2.21 1.91 2.33 2.13 2.95 3.25 3.97 PVC28 12.77
TMC2X-200A233X TMC2X-200NB233X TMC2X-200SS233X - 2” 1.53 - - 1.81 2.21 1.90 PVC23
TMC2X-150A233X TMC2X-150NB233X TMC2X-150SS233X - 1½” 1.03 - - 1.81 2.21 1.46
TMC2X-300A272X TMC2X-300NB272X TMC2X-300SS272X 3” - 1.63 2.14 2.46 2.17 2.61 2.27 2.72 2.55 3.54 3.89 4.10 PVC31 24.69
TMC2X-250A272X TMC2X-250NB272X TMC2X-250SS272X - 2½” 1.63 2.14 2.46 2.46 2.61 2.13 PVC28
TMC2X-200A272X TMC2X-200NB272X tmc2x - 200 ss272x - 2” 1.53 2.14 2.46 2.46 2.61 1.90
TMC2X-350A325X TMC2X-350NB325X TMC2X-350SS325X 3½” - 1.68 2.49 2.78 2.78 2.97 2.62 3.25 2.98 4.33 4.76 4.67 PVC32 42.68
TMC2X-300A325X TMC2X-300NB325X TMC2X-300SS325X - 3” 1.63 2.49 2.78 2.78 2.97 2.98
TMC2X-400A376X TMC2X-400NB376X TMC2X-400SS376X 4” - 1.73 2.95 3.45 3.45 3.54 3.16 3.76 3.38 4.84 5.32 4.95 LSF33 53.44
TMC2X-350A376X TMC2X-350NB376X TMC2X-350SS376X - 3½” 1.68 2.95 3.45 3.45 3.54 3.38
tmc2x - 400 a425x TMC2X-400NB425X TMC2X-400SS425X 4” - 1.73 - - 3.56 3.94 3.70 4.25 3.38 5.23 5.75 5.16 LSF34 59.19
Если не указано иное, размеры приведены в дюймах
Код заказа (NPT, с полимером RapidEx) Тип резьбы "C" Минимальная длина резьбы "E" Диаметр брони кабеля "A" Диаметр защитной оболочки кабеля "B" Макс. диаметр проводников "G" Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Номинальная длина узла "F" Защитный кожух Примерный вес алюминиевого исполнения (кг)
Фиксатор брони, внутр. Фиксатор брони, наружн.
Алюминий Никелированная латунь Нержавеющая сталь NPT NPT (опция) Мин. Макс. Мин. Макс. Мин. Макс. Макс. Макс.
TMC2X-050A075X TMC2X-050NB075X TMC2X-050SS075X ½” - 19.8 10.7 14.0 14.0 16.0 12.7 19.1 13.0 30.5 33.5 62.0 PVC06 0.06
TMC2X-075A075X TMC2X-075NB075X TMC2X-075SS075X - ¾” 20.3 10.7 14.0 14.0 16.0 13.0
TMC2X-075A099X TMC2X-075NB099X TMC2X-075SS099X ¾” - 20.3 15.2 16.5 16.5 22.6 17.5 25.1 18.0 37.6 41.4 75.2 PVC09 0.09
TMC2X-050A099X TMC2X-050NB099X TMC2X-050SS099X - ½” 19.8 15.2 19.8 19.8 22.6 13.0
TMC2X-100A118X TMC2X-100NB118X TMC2X-100SS118X 1” - 24.9 20.1 21.8 21.8 27.9 22.1 30.0 23.9 46.0 50.5 80.0 PVC11 0.14
TMC2X-075A118X TMC2X-075NB118X TMC2X-075SS118X - ¾” 20.3 20.1 24.9 24.9 27.9 18.0
TMC2X-125A137X TMC2X-125NB137X TMC2X-125SS137X 1¼” - 25.4 23.9 27.4 27.4 32.5 25.9 34.8 30.5 52.1 57.4 90.2 PVC15 0.19
TMC2X-100A137X TMC2X-100NB137X TMC2X-100SS137X - 1” 24.9 23.9 30.0 30.0 32.5 23.9
TMC2X-150A162X TMC2X-150NB162X TMC2X-150SS162X 1½” - 26.2 31.0 34.3 34.3 38.1 33.0 41.1 37.1 59.9 66.0 91.2 PVC18 0.25
TMC2X-125A162X TMC2X-125NB162X TMC2X-125SS162X - 1¼” 25.4 31.0 36.1 36.1 38.1 30.5
TMC2X-150A190X TMC2X-150NB190X TMC2X-150SS190X 1½” - 26.2 - - 38.4 43.7 39.9 48.3 37.1 65.0 71.6 91.2 PVC37 0.27
TMC2X-125A190X TMC2X-125NB190X tmc2x - 125 ss190x - 1¼” 25.4 - - 38.4 43.7 30.5
TMC2X-200A200X TMC2X-200NB200X TMC2X-200SS200X 2” - 38.9 39.9 43.2 43.2 47.8 41.9 50.8 41.4 69.9 77 95.5 PVC21 0.31
TMC2X-150A200X TMC2X-150NB200X TMC2X-150SS200X - 1½” 26.2 39.9 43.2 43.2 47.8 37.1
TMC2X-250A233X TMC2X-250NB233X TMC2X-250SS233X 2½” - 41.4 - - 46.0 56.1 48.5 59.2 54.1 74.9 82.6 100.8 PVC28 0.36
TMC2X-200A233X TMC2X-200NB233X TMC2X-200SS233X - 2” 38.9 - - 46.0 56.1 48.3 PVC23
TMC2X-150A233X TMC2X-150NB233X TMC2X-150SS233X - 1½” 26.2 - - 46.0 56.1 37.1
TMC2X-300A272X TMC2X-300NB272X TMC2X-300SS272X 3” - 41.4 54.4 62.5 55.1 66.3 57.7 69.1 64.8 89.9 98.8 104.1 PVC31 0.70
TMC2X-250A272X TMC2X-250NB272X TMC2X-250SS272X - 2½” 41.4 54.4 62.5 62.5 66.3 54.1 PVC28
TMC2X-200A272X TMC2X-200NB272X tmc2x - 200 ss272x - 2” 38.9 54.4 62.5 62.5 66.3 48.3
TMC2X-350A325X TMC2X-350NB325X TMC2X-350SS325X 3½” - 42.7 63.2 70.6 70.6 75.4 66.5 82.6 75.7 110 120.9 118.6 PVC32 1.21
TMC2X-300A325X TMC2X-300NB325X TMC2X-300SS325X - 3” 41.4 63.2 70.6 70.6 75.4 75.7
TMC2X-400A376X TMC2X-400NB376X TMC2X-400SS376X 4” - 43.9 74.9 87.6 87.6 89.9 80.3 95.5 85.9 122.9 135.1 125.7 LSF33 1.51
TMC2X-350A376X TMC2X-350NB376X TMC2X-350SS376X - 3½” 42.7 74.9 87.6 87.6 89.9 85.9
tmc2x - 400 a425x TMC2X-400NB425X TMC2X-400SS425X 4” - 43.9 - - 90.4 100.1 94.0 108.0 85.9 132.8 146.1 131.1 LSF34 1.68
Если не указано иное, размеры приведены в миллиметрах
