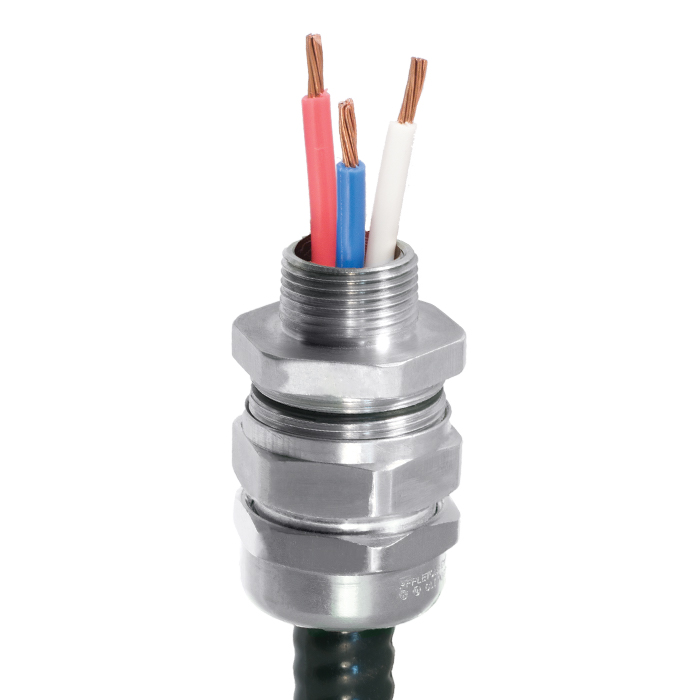

TMC | Ex eb | Кабельный ввод для опасных средДля сцепленных бронированных кабелей и кабелей Teck типа MC и MC-HL

Соответствует международным стандартам, классифицирован как пригодный для эксплуатации в опасных зонах кабельный ввод

• Простая последовательная процедура монтажа
• Не требуется разборка
• Внутреннее уплотнение для защиты от попадания влаги
• Заземляющая пружина 360˚
• От -76 ˚F до 230 ˚F
• Класс I, Зона 1, 21 и Зона 2, 22
• Класс I, Зона 1 Ex e и Класс I, Раздел 2 ABCD
• Международная маркировка, UL, cCSAus, IECEx и ATEX

Учтите следующие требования к монтажу:

1) В случае использования взрывозащищенных распределительных коробов модель TMC необходимо оснастить одобренным заливным или герметизирующим составом. В местах, указанных в разделе 2, модель TMC можно установить прямо на распределительный короб, в котором отсутствуют источники воспламенения в соответствии с требованиями NEC/CEC.

2) Кабельные вводы с резьбами NPT подходят для установки в соответствующих разделах и зонах.

3) Кабельные вводы с метрическими резьбами подходят только для установки в соответствующих зонах, если не оснащены одобренными адаптерами наружной резьбы NPT в соответствии с требованиями CEC.

Техническиестандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Сертификат взрывозащиты ATEX CML 18ATEX1337X
Класс защиты 二2 g 1 d,第二例ebGb, Ex ta IIIC Da IP66
Стандарты соответствия EN 60079-0,7, EN 61241-0,1
Сертификат IECEx IECEx CML 18.0184X标准
Класс защиты Ex eb II Gb, Ex ta IIIC Da IP66
Стандарты соответствия IEC 60079-0,1,7,31
Сертификат cCSAus 1129339
Класс защиты CSAus Класс II, Разд. 1 и 2, Группы E, F и G; Класс III, Разд. 1 и 2; типы корпусов 3, 4, 4X.
Класс I, Зона 1, AEx e II;
Класс защиты cCSA Класс II, Разд. 1 и 2, Группы E, F и G; Класс III, Разд. 1 и 2; типы корпусов 3, 4, 4X.
Ex e II;
Стандарты соответствия CAN/CSA-C22.2 Различные разделы (см. сертификат) CAN/CSA-E60079-0, IEC 60079-0,1
Сертификат UL E256366
Класс защиты Класс I, Зона 1, AEx e II
Стандарты соответствия UL 514B, UL 60079-0,7, U 2225
Сертификат ЕАС (ранее ГОСТ Р, К и Б) C-GB.AA87.B.00487
УкрСЕПРО UA.TR.047.C.0644-15
Сертификат CCOE / PESO (Индия) P333688
2020322313003429
Одобрения, полученные от морских ведомств LRS: 01/00172 (E3),挪威船级社: E-13848,ABS: 14-LD234401A-4-PDA,BV: 43180/A1
NEMA 4X и IP66
Материал кабельных вводов Алюминий без примесей меди (<0,4 %), никелированная латунь (химическое покрытие), нержавеющая сталь
Материал уплотнителя Безгалогенный термореактивный эластомер CMP SOLO серии LSF (малодымящий)
Тип кабеля Гофрированная и заблокированная металлическая броня (MC) или TECK90, непрерывная сварка металла

Армированная броня (MCHL), ACIC-HL, ACWU90-HL, RC90-HL, RA90-HL
Технология крепления брони Заземляющая пружина их нержавеющей стали 360° (немагнитный материал)
Технология уплотнения Уплотнение с технологией выдерживания большой нагрузки CMP
Области уплотнения Внешняя защитная оболочка кабеля

Примечание. *Механические и электрические характеристики соответствуют IEC 62444标准и EN 62444。
** При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Certificates

Таблица выбора продукции

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

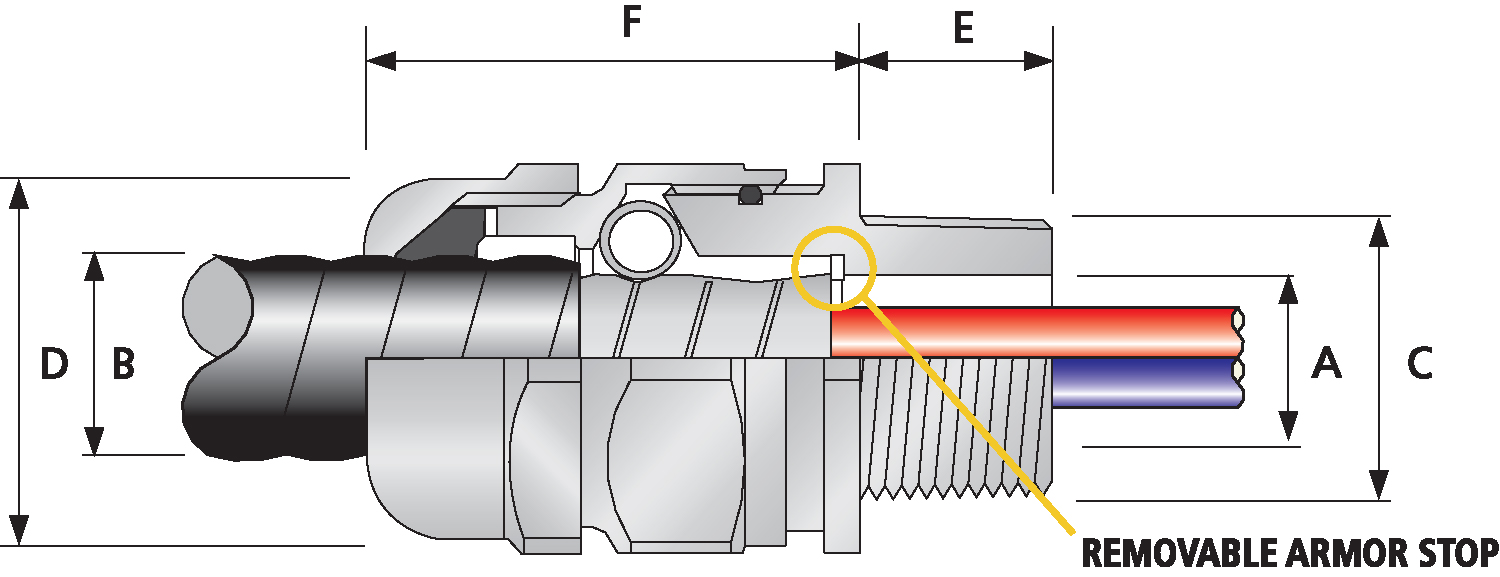

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

Код заказа (NPT) Тип резьбы "C" Минимальная длина резьбы "E" Минимальная длина резьбы "E" Диаметр брони кабеля "A" Диаметр защитной оболочки кабеля "B" Номинальная длина узла "“F” Макс. Защитный кожух Вес (унции)
Упор, внутр. Упор, наружн.
Алюминий Никелированная латунь Нержавеющая сталь NPT Метрическая NPT Метрическая Мин. Макс. Мин. Макс. Мин. Макс. Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D"
TMC050SA型 TMC050SNB TMC050SS型S ½” M20 0.78 0.59 Без упора Без упора 0.34 0.50 0.35 0.55 1.83 1.2 1.32 PVC06 7.90
TMC050A TMC050NB TMC050SS型 ½” M20 0.78 0.59 Без упора Без упора 0.51 0.67 0.44 0.79 2.06 1.42 1.56 PVC09 9.91
TMC075A TMC075NB TMC075SS ¾” M25 0.80 0.59 0.59 0.76 0.76 0.92 0.67 1.04 2.09 1.61 1.78 PVC10 11.61
TMC100A TMC100NB TMC100SS 1” M32 0.98 0.59 0.78 0.97 0.97 1.15 0.87 1.27 2.24 1.97 2.17 PVC13 17.53
TMC125A TMC125NB TMC125SS 1 ¼” M40型 1.01 0.59 1.08 1.23 1.23 1.39 1.16 1.50 2.22 2.17 2.38 PVC15 20.92
TMC150A TMC150NB TMC150SS 1 ½” M50型 1.03 0.59 1.32 1.46 1.46 1.62 1.40 1.74 2.31 2.36 2.60 PVC18 24.45
TMC200SA TMC200SNB TMC200SSS 2” M50型 1.06 0.59 1.51 1.68 1.68 1.85 1.58 1.97 2.52 2.76 3.03 PVC21 42.33
TMC200A TMC200NB TMC200SS 2” M63型 1.06 0.59 1.77 1.93 1.93 2.09 1.86 2.21 2.49 2.95 3.25 PVC23 38.80
TMC250SA TMC250SNB TMC250SSS 2 ½” M75型 1.57 0.59 2.05 2.16 2.16 2.32 2.08 2.44 2.73 3.15 3.47 PVC25 59.97
TMC250A TMC250NB TMC250SS 2 ½” M75型 1.57 0.59 2.25 2.41 2.41 2.55 2.33 2.68 2.84 3.35 3.68 PVC27 56.48
TMC300A TMC300NB公司 TMC300SS 3” M90 1.63 0.59 2.54 2.78 2.78 2.97 2.62 3.13 3.87 4.33 4.76 LSF公司32 123.46
TMC350A TMC350NB TMC350SS 3½” M100 1.69 0.95 2.91 3.29 3.29 3.49 2.99 3.83 4.63 5.25 5.78 LSF公司34 236.34
TMC400A型 TMC400NB TMC400SS 4” M115 1.73 0.95 2.91 3.29 3.29 3.49 2.99 3.83 4.63 5.25 5.78 LSF公司34 264.55
Если не указано иное, размеры приведены в дюймах
Код заказа (NPT) Тип резьбы "C" Минимальная длина резьбы "E" Минимальная длина резьбы "E" Диаметр брони кабеля "A" Диаметр защитной оболочки кабеля "B" Номинальная длина узла "“F” Макс. Защитный кожух Вес (кг)
Упор, внутр. Упор, наружн.
Алюминий Никелированная латунь Нержавеющая сталь NPT Метрическая NPT Метрическая Мин. Макс. Мин. Макс. Мин. Макс. Across Flats
“D”		 Across Corners
“D”
TMC050SA型 TMC050SNB TMC050SS型S ½” M20 19.8 15.0 Без упора Без упора 8.6 12.7 8.9 14.0 46.5 30.5 33.5 PVC06 0.22
TMC050A TMC050NB TMC050SS型 ½” M20 19.8 15.0 Без упора Без упора 13.0 17.0 11.2 20.1 52.3 36.1 39.6 PVC09 0.28
TMC075A TMC075NB TMC075SS ¾” M25 20.3 15.0 15.0 19.3 19.3 23.4 17.0 26.4 53.1 40.9 45.2 PVC10 0.33
TMC100A TMC100NB TMC100SS 1” M32 24.9 15.0 19.8 24.6 24.6 29.2 22.1 32.3 56.9 50.0 55.1 PVC13 0.50
TMC125A TMC125NB TMC125SS 1 ¼” M40型 25.7 15.0 27.4 31.2 31.2 35.3 29.5 38.1 56.4 55.1 60.5 PVC15 0.59
TMC150A TMC150NB TMC150SS 1 ½” M50型 26.2 15.0 33.5 37.1 37.1 41.1 35.6 44.2 58.7 59.9 66.0 PVC18 0.69
TMC200SA TMC200SNB TMC200SSS 2” M50型 26.9 15.0 38.4 42.7 42.7 47 40.1 50.0 64.0 70.1 77.0 PVC21 1.20
TMC200A TMC200NB TMC200SS 2” M63型 26.9 15.0 45.0 49.0 49.0 53.1 47.2 56.1 63.2 74.9 82.6 PVC23 1.10
TMC250SA TMC250SNB TMC250SSS 2 ½” M75型 39.9 15.0 52.1 54.9 54.9 58.9 52.8 62.0 69.3 80.0 88.1 PVC25 1.70
TMC250A TMC250NB TMC250SS 2 ½” M75型 39.9 15.0 57.2 61.2 61.2 64.8 59.2 68.1 72.1 85.1 93.5 PVC27 1.60
TMC300A TMC300NB公司 TMC300SS 3” M90 41.4 15.0 64.5 70.6 70.6 75.4 66.5 79.5 98.3 110 120.9 LSF公司32 3.50
TMC350A TMC350NB TMC350SS 3½” M100 42.9 24.1 73.9 83.6 83.6 88.6 75.9 97.3 117.6 133.4 146.8 LSF公司34 6.70
TMC400A型 TMC400NB TMC400SS 4” M115 43.9 24.1 73.9 83.6 83.6 88.6 75.9 97.3 117.6 133.4 146.8 LSF公司34 7.50
Если не указано иное, размеры приведены в миллиметрах
