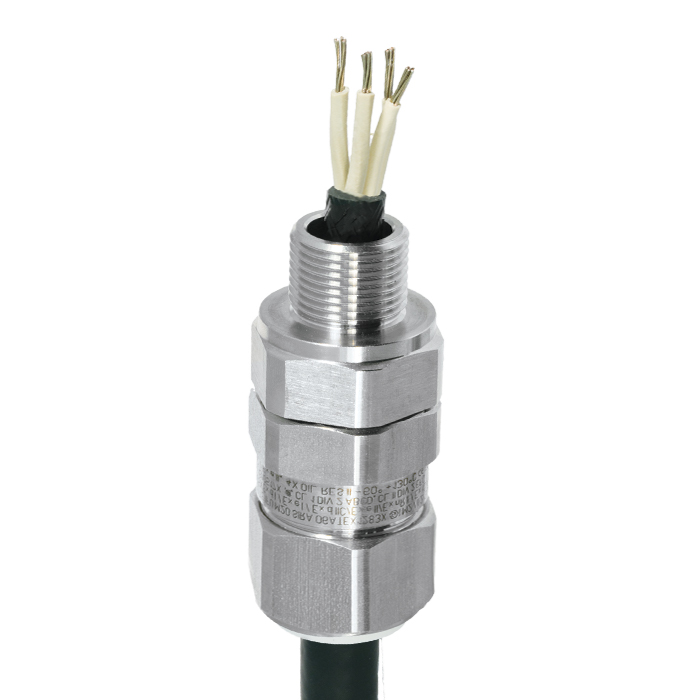

te1fu |EX EB，EX DB，EX NR，EX TA |КабельныйводдлявзрывоопасныхсредДля всех типов бронированных кабелей

Соответствушиймеждународнымстандартамвзрывобезопасныйкабельныйвод

•Компактнаяконструкцияизнержавешейстали
•ПолностьюПоследовательнаяТрехэтапнаяпроцедураМонтажа
• Снижает время монтажа, затраты и риски
•длявнутреннейинаружнойустановки
•УникальнаяКомпенсирушаясистемауплотненияСмешения（CDS）
• Металлическое соединение независимо от диаметра внутренней оболочки кабеля
• Разработан с целью предотвращения пластической деформации
• Внутреннее уплотнение для защиты от попадания влаги
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
•УникальнаялинейкаostgПозволяетизбежатьперетяжки
•От-60˚C+130˚C
• Международная маркировка: IECEx, ATEX и cCSAus
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Выданные патенты: GB 1077517

Технические стандарты BS 6121.:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10-IEC 62262（20Дж），ТолькоЛатуньинержавешаясталь
электрическиехарактеристики* КатегорияB（КатегорияAприиспользованииКабелейсоплеткой，ИзоляционнойЛентойИлиКабелейСгибкойПроволочнойброней）
Сертификат взрывозащиты ATEX CML 18ATEX1326X
CML 18atex4318x.
Класс защиты II 2G, II 1D, Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da,

II 3G EX NR IIC GC，我是m2，前我mb，前我mb
Стандартысоответствия. EN.60079-0,1,7,15,31
СертификатIecex. IECEx CML 18.0183X

Iecex SIM 14.0007x.
Класс защиты Ex DB IIC GB，EX EB IIC GB，EX NR IIC GC，EX TA IIIC DA，EX DB I MB，EX EB I MB
Стандартысоответствия. IEC 60079-0,1,7,15,31
Сертификат cCSAus (20s16 - 90) 1310517
Класс защиты CSAus КлассII，Разд。2那Группы E, F и G, Класс III, Тип корпуса 4X, Маслостойкость II Класс I, Зона 1, AEx e II, AEx nR II
КласссзашитыCCSA. Классi，Разд。2，ГруппыA，B，CИD，КлассII，Разд。2，Группыe，fиg，классIII，ТипКорпуса3,4и4x，ex d iic，Ex E Iic，Ex NR II
Стандартысоответствия. CAN/CSA-C22.2 № 0, 18, 25, 30, 94, 174, CAN/CSA-E60079-0, 1, 7, ANSI/UL 514B Ред. 5, ANSI/UL 50 Ред. 11, ANSI/UL 2225 Ред. 4, UL60079-0, 1, 7

ANSI/UL 514B Ред. 5, ANSI/UL 50 Ред. 11, ANSI/UL 2225 Ред. 4, UL60079-0, 1, 7, 15
Сертификатеас（РанеегостР，КИБ） TC RU C-GB.AA87.B.00487
Сертификат NEPSI gyj1253x.
СертификатCCoE/ PESO（Индия） P444949
утверждение. TÜV 11.0374X
СертификатКсс. 19_av4b0_0375x（16 - 32）

19_AV4BO_0376X (40 - 63)

19_av4bo_0377x（75s - 115）

19_av4bo_0377x（75s - 115）
Одобрения，Полученныеотморскихведомств LRS: 01/00172 (E3)那DNV: TAE00000Y那ABS：14-LD234401A-4-PDA那BV：43180 / A1BV
IP66, IP67 и IP68***
Соответствие стандарту водонепроницаемости DTS01：91
Материал кабельных вводов Нержавешаясталь.
Материал уплотнителя Безгалогенныйтермореактивныйэластомерcmpsoloсерииlsf（Малодымяший）
Тип кабеля Соднослойнойпроволочнойброней(SWA),салюминиевой проволочной броней (AWA), с гибкой проволочной броней (PWA), со стальной ленточной броней (STA), с алюминиевой ленточной броней (ASA), экранированный, с гибкой (EMC) проволочной оплеткой (например, CY/SY), с проволочной оплеткой (например, SWB)
Технология крепления брони Двухсторонняяконическаявтулкаиуниверсальноезажимноекольцо无论如何
Технологияуплотнения. Уплотняшеекольцовнутреннейоболочки：Компенсирушееуплотнениесмешения（CD），

Уплотнительноекольцовнешнейоболочки：УплотнениестехнологиейвыдерживанияБольшойнагрузки（LRS）
Области уплотнения Внутренняяподушкаивнешняяоболочкакабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
**прииспользованииАксессуаровCMPДляустановки。Для получения дополнительной информации обратитесь к разделу применения уплотнения.
***Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

таблицавыборапродукции.

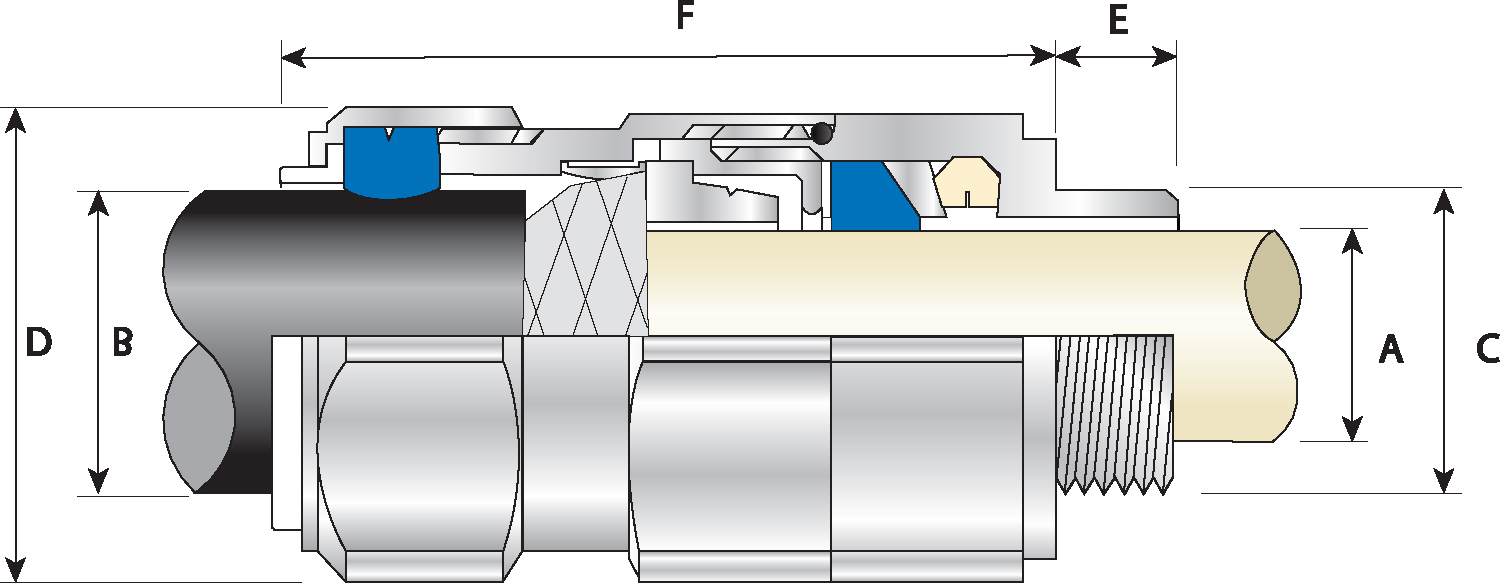

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

РазмерКабельноговода Доступныетипырезьбc（ВозможенВыборДругойдлинырезьбы（Метрическаясистема）） Диаметрвнутреннейоболочкикабеля“a” НаружныйдиаметрКабеля“в” ДиапазонБронирования. Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (нержавеющая сталь, метрическая система) Защитный кожух Вескабельноговода（унции）
Стандартно. Опция изборожденныйконус（x） Ступенчатый конус (W)
Метрическая. ДлинаРезьбы（Метрической）“е” n ДлинаРезьбы（NPT）“е” n Мин。 Макс。 Мин。 Макс。 Мин。 Макс。 Мин。 Макс。 Макс。 Макс。 Размер Тип Суффиксдлязаказа
20s.16 M20 0.59 ½“ 0.78 ¾" 0..12 0.34 0.24 0.52 0..01 0..04 0..03 0..05 0.94 1.04 2.26 20s.16 te1fu. 1RA4 PVC04 5.29
20s. M20 0.59 ½“ 0.78 ¾" 0.24 0.46 0.37 0.63 0..01 0..04 0..03 0..05 0.94 1.04 2.26 20s. te1fu. 1RA4 PVC04 5.29
20. M20 0.59 ½“ 0.78 ¾" 0.26 0.55 0.49 0.82 0..02 0..04 0..03 0..05 1.20 1.32 2.41 20. te1fu. 1RA4 PVC06. 8.11
25.S M25 0.59 ¾” 0.80 1“ 0.44 0.78 0.55 0.87 0..02 0..05 0..05 0..06 1.48 1.63 2.91 25.S te1fu. 1RA4 PVC09. 11.99
25. M25 0.59 ¾” 0.80 1“ 0.44 0.78 0.72 1.03 0..02 0..05 0..05 0..06 1.48 1.63 2.91 25. te1fu. 1RA4 PVC09. 11.99
32. M32 0.59 1“ 0.98 1¼“ 0.67 1.03 0.93 1.33 0..02 0..05 0..06 0..08 1.81 1.99 3.08 32. te1fu. 1RA4 PVC11. 19.4
40 M40 0.59 1¼“ 1.01 1½“ 0.87 1.26 1.10 1.59 0..02 0..06 0..06 0..08 2.17 2.38 3.21 40 te1fu. 1RA4 PVC15. 27.87
50年代 M50 0.59 1½“ 1.03 2“ 1.16 1.50 1.39 1.84 0..02 0..06 0..08 0..10 2.36 2.60 3.47 50年代 te1fu. 1RA4 PVC18. 35.27
50. M50 0.59 2“ 1.06 2½“ 1.40 1.73 1.59 2.09 0..02 0..06 0..08 0..10 2.76 3.04 3.59 50. te1fu. 1RA4 PVC21 48.33
63s. M63 0.59 2“ 1.06 2½“ 1.58 1.96 1.80 2.34 0..02 0..06 0..08 0..10 2.95 3.24 3.56 63s. te1fu. 1RA4 PVC23. 52.91
63. M63 0.59 2½“ 1.57 3“ 1.86 2.20 2.15 2.59 0..02 0..06 0..08 0..10 3.15 3.46 3.56 63. te1fu. 1RA4 PVC25. 55.03
75年代 M75 0.59 2½“ 1.57 3“ 2.08 2.44 2.32 2.83 0..02 0..06 0..08 0..10 3.54 3.9 4.12 75年代 te1fu. 1RA4 PVC28 86.42
75. M75 0.59 3“ 1.63 3½“ 2.33 2.67 2.63 3.09 0..02 0..06 0..10 0..12 3.94 4.33 4.36 75. te1fu. 1RA4 PVC30. 111.11
90 M90. 0.94 3½“ 1.69 4“ 2.62 3.09 3.00 3.56 0..03 0..06 0..12 0.16 4.53 4.98 5.33 90 te1fu. 1RA4 PVC32 162.97
100. M100. 0.94 3½“ 1.69 4“ 2.99 3.58 3.39 3.99 0..03 0..06 0..12 0.16 5.00 5.50 4.99 100. te1fu. 1RA4 LSF33. 174.61
115. M115. 0.94 4“ 1.73 5“ 3.39 3.85 4.00 4.34 0..03 0..06 0..12 0.16 5.43 5.98 6.20. 115. te1fu. 1RA4 LSF34. 268.08
130. M130. 0.94 5“ 1.84 - 3.82 4.52 4.34 4.85 0..03 0..06 0..12 0.16 6.18 6.80 6.48 130. te1fu. 1RA4 LSF35. 307.94
Еслинеуказаноиное，Размерыприведенывдюймах
РазмерКабельноговода Доступныетипырезьбc（ВозможенВыборДругойдлинырезьбы（Метрическаясистема）） Диаметрвнутреннейоболочкикабеля“a” НаружныйдиаметрКабеля“в” ДиапазонБронирования. Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (нержавеющая сталь, метрическая система) Защитный кожух Вескабельноговода（унции）
Стандартно. Опция изборожденныйконус（x） Ступенчатый конус (W)
Метрическая. ДлинаРезьбы（Метрической）“е” n ДлинаРезьбы（NPT）“е” n Мин。 Макс。 Мин。 Макс。 Мин。 Макс。 Мин。 Макс。 Макс。 Макс。 Размер Тип Суффиксдлязаказа
20s.16 M20 15.0 ½“ 19.9 ¾" 3.1 8.6 6.1 13.1 0.3 1.0 0.8 1.25 24.0 26.4 57.3 20s.16 te1fu. 1RA4 PVC04 0.15
20s. M20 15.0 ½“ 19.9 ¾" 6.1 11.6 9.5 15.9 0.3 1.0 0.8 1.25 24.0 26.4 57.3 20s. te1fu. 1RA4 PVC04 0.15
20. M20 15.0 ½“ 19.9 ¾" 6.5 13.9 12.5 20..9 0.4 1.0 0.8 1.25 30.5 33.6 61.2 20. te1fu. 1RA4 PVC06. 0.23
25.S M25 15.0 ¾” 20..2 1“ 11.1 19.9 14.0 22.0 0.4 1.2 1.25 1.6 37.5 41.3. 74.0 25.S te1fu. 1RA4 PVC09. 0.34
25. M25 15.0 ¾” 20..2 1“ 11.1 19.9 18.2 26.2 0.4 1.2 1.25 1.6 37.5 41.3. 74.0 25. te1fu. 1RA4 PVC09. 0.34
32. M32 15.0 1“ 25..0 1¼“ 17.0 26.2 23.7 33.9 0.4 1.2 1.6 2.0 46.0 50.6 78.2 32. te1fu. 1RA4 PVC11. 0.55
40 M40 15.0 1¼“ 25..6 1½“ 22.0 32.1 27.9 40.4 0.4 1.6 1.6 2.0 55.0 60.5 81.6 40 te1fu. 1RA4 PVC15. 0.79
50年代 M50 15.0 1½“ 26.1 2“ 29.5 38.1. 35.2 46.7 0.4 1.6 2.0 2.5 60.0 66.0 88.1. 50年代 te1fu. 1RA4 PVC18. 1.00
50. M50 15.0 2“ 26.9 2½“ 35.6 44.0 40.4 53.0 0.6 1.6 2.0 2.5 70.1 77.1. 91.2 50. te1fu. 1RA4 PVC21 1.37
63s. M63 15.0 2“ 26.9 2½“ 40.1 49.9 45.6 59.4 0.6 1.6 2.0 2.5 75.0 82.4 90.5 63s. te1fu. 1RA4 PVC23. 1.50
63. M63 15.0 2½“ 39.9 3“ 47.2 55.9 54.6 65.8 0.6 1.6 2.0 2.5 80.0 88.0 90.3 63. te1fu. 1RA4 PVC25. 1.56
75年代 M75 15.0 2½“ 39.9 3“ 52.8 61.9 59.0 72.0 0.6 1.6 2.0 2.5 90.0 99.0 104.7 75年代 te1fu. 1RA4 PVC28 2.45
75. M75 15.0 3“ 41.5 3½“ 59.1 67.9 66.7 78.4 0.6 1.6 2.5 3.0 100.0 110.0 110.8 75. te1fu. 1RA4 PVC30. 3.15
90 M90. 24.0 3½“ 42.8 4“ 66.6 78.6 76.2 90.3 0.8 1.6 3.15 4.0 115.0 126.5 135.5 90 te1fu. 1RA4 PVC32 4.62
100. M100. 24.0 3½“ 42.8 4“ 76.0 90.9 86.1. 101.4 0.8 1.6 3.15 4.0 127.0 139.7 126.8 100. te1fu. 1RA4 LSF33. 4.95
115. M115. 24.0 4“ 44.0 5“ 86.0 97.9 101.5 110.2 0.8 1.6 3.15 4.0 138.0 151.8 157.5 115. te1fu. 1RA4 LSF34. 7.60
130. M130. 24.0 5“ 46.8 - 97.0 114.9 110.2 123.2. 0.8 1.6 3.15 4.0 157.0 172.7 164.5 130. te1fu. 1RA4 LSF35. 8.73
Еслинеуказаноиное，Размерыприведенывмиллиметрах
