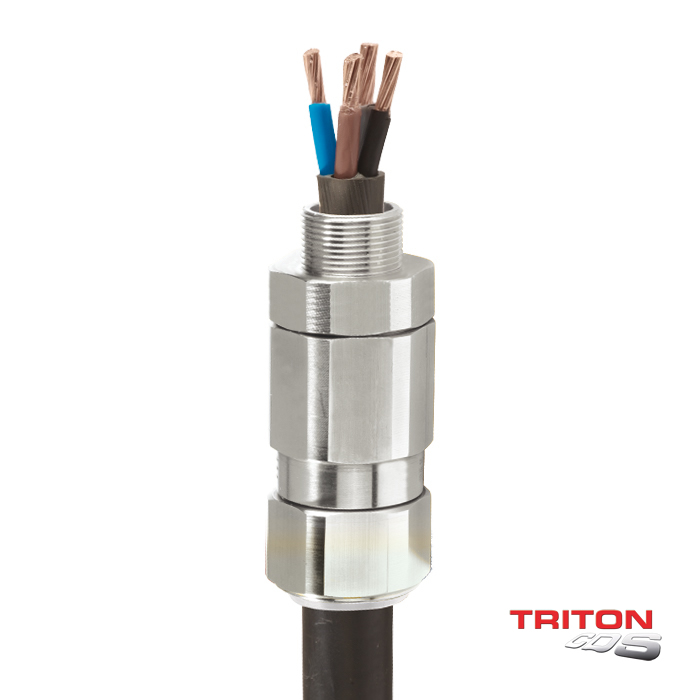

TRITON CDS（T3CD）|EX EB，EX DB，EX NR＆EX |КабельныйводдлявзрывоопасныхсредДляВсехТиповБронированныхКабелей

Соответствующий международным стандартам взрывобезопасный кабельный ввод

• Полностью последовательная трехэтапная процедура монтажа
•СнижаетВремямонтажа，Затратыириски
• Для внутренней и наружной установки
• Уникальная компенсирующая система уплотнения смещения (CDS)
• Постоянное металлические соединения независимо от диаметра кабеля
• Разработан с целью предотвращения пластической деформации
•Внутреннееуплотнениедлязашитыотпопаданиявлаги
•РегулируемоенаружноеуплотнениестехнологиейвыдерживанияБольшойнагрузки
• Уникальная линейка OSTG позволяет избежать перетяжки
• От -60 ˚C до +130 ˚C (стандартно), от -20 ˚C до 200 ˚C (опция ThermExT3CDSHT)
•Международнаямаркировка：Iecex，Atex，UlиCCSaus
• Проведены испытания на соответствие требованиям электромагнитной совместимости

† Изборожденный конус (X) в большинстве случаев используется для проволочной оплетки (например, GSWB, TCWB), стальной ленточной брони (STA, DSTA) и алюминиевой ленточной брони (ASA). Эта технология также пригодна для однослойной проволочной брони (SWA), алюминиевой проволочной брони (AWA) и гибкой проволочной брони (PWA), если диапазон находится за пределами значений ступенчатого конуса (W).

Примечание。Размерыизборожденногоконуса(X)представленныев таблице выбора кабельного ввода ниже, предназначены для бронированных кабелей с оплеткой с двойным витком. Изоляционная лента также может быть намотана в два слоя. Для кабелей, оснащенных однослойной броней, например, SWA, диапазон размера зажимаемого элемента должен соответствовать значению, указанному в таблице ниже.

Технологияступенчатого（w）конусаподходитдлякабелейсоднослойнойпроднослойнойпроволочнойброней（SWA）икабелейсалюминиевойпроволочнойброней（AWA）。

Выданные патенты: DE 1077517, FR 1077517, GB 1077517

техническиестандарты. BS 6121：часть1：1989，IEC 62444，EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
ЗашитаКорпуса. IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Электрические характеристики* Категория B (категория A при использовании кабелей с оплеткой, изоляционной лентой или кабелей с гибкой проволочной броней)
СертификатВзрывозашитыTex. CML 18atex1326x.
CML 18 atex4318x
Класссзашиты. II 2G，II 1D，EX DB IIC GB，EX EB IIC GB，EX TA IIIC DA，
II 3G Ex nR IIC Gc,I M2, Ex db I Mb, Ex eb I Mb
Стандарты соответствия EN60079-0,1,7,15,31
Сертификат IECEx IECEx CML 18.0183X

Iecex SIM 14.0007x.
Класссзашиты. ex db iic gb, Ex eb IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex db I Mb, Ex eb I Mb
Стандарты соответствия IEC 60079-0,1,7,15,31
СертификатCCSAUS（20S16 - 90） 1310517
Класссзашиты.CSAus КлассII，Разд。2，Группыe，fиg，классi，ТипКорпуса4x，МаслостойкостьIIклассi，Зона1，AEX E II，AEX NR II
Класссзашиты.cCSA Классi，Разд。2，ГруппыA，B，CИD，КлассII，Разд。2，Группыe，fиg，классIII，ТипКорпуса3,4и4x，ex d iic，Ex E Iic，Ex NR II
Стандарты соответствия CAN/CSA-C22.2 № 0, 18, 25, 30, 94, 174, CAN/CSA-E60079-0, 1, 7, ANSI/UL 514B Ред. 5, ANSI/UL 50 Ред. 11, ANSI/UL 2225 Ред. 4, UL60079-0, 1, 7
Сертификат UL (20s16 - 90) E200163
Класссзашиты. Класс I, Зона 1, AEx e II
Стандарты соответствия UL.514B
Сертификат ЕАС (ранее ГОСТ Р, К и Б) C-GB.AA87.B.00487
УкрСЕПРО UA.TR.047.C.0644-15
2020322313002527
Сертификат CCOE / PESO (Индия) P444949
Сертификат INMETRO TÜV 11.0374X
Сертификат RETIE 03866.
MS-XPL21804 21.0011x
Одобрения, полученные от морских ведомств LRS: 01/00172 (E3),TAE000000Y,ABS: 14-LD234401A-4-PDA,BV: 43180/A1BV
IP66, IP67 и IP68
Соответствие стандарту водонепроницаемости DTS01 : 91
МатериалКабельныхводов. Латунь, никелированная латунь, алюминий, нержавеющая сталь
Материал уплотнителя Безгалогенный термореактивный эластомер CMP SOLO серии LSF (малодымящий)
ТипКабеля. С однослойной проволочной броней (SWA), с алюминиевой проволочной (AWA), с гибкой проволочной броней (PWA), со стальной ленточной броней (STA), с алюминиевой ленточной броней (ASA), экранированный, с гибкой (EMC) проволочной оплеткой (например, CY/SY), с проволочной оплеткой (например, SWB)
Технология крепления брони Двухсторонняя коническая втулка и универсальное зажимное кольцо AnyWay
Технология уплотнения Уплотняющеекольцовнутреннейоболочки：Компенсирующееуплотнениесмещения（CDS），уплотняющеекольцовнешнейоболочки：Уплотнениестехнологиейвыдерживаниябольшойнагрузки（LRS）
Области уплотнения Внутренняя подушка и внешняя оболочка кабеля

* Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки.дляполученияДополнительнойинформацииобратитеськразделупримененияуплотнения。
***ИспытанияIP68проводилисьнаглубинеминимум30метроввтечение12часов，информацияоглубинах/продолжительностивременипроведенияиспытанийможетбытьпредоставленапозапросу

Просмотреть видеоролик о монтаже

Certificates

Таблица выбора продукции

Нажмите здесьчтобыознакомитьсястехническойиллюстрацией

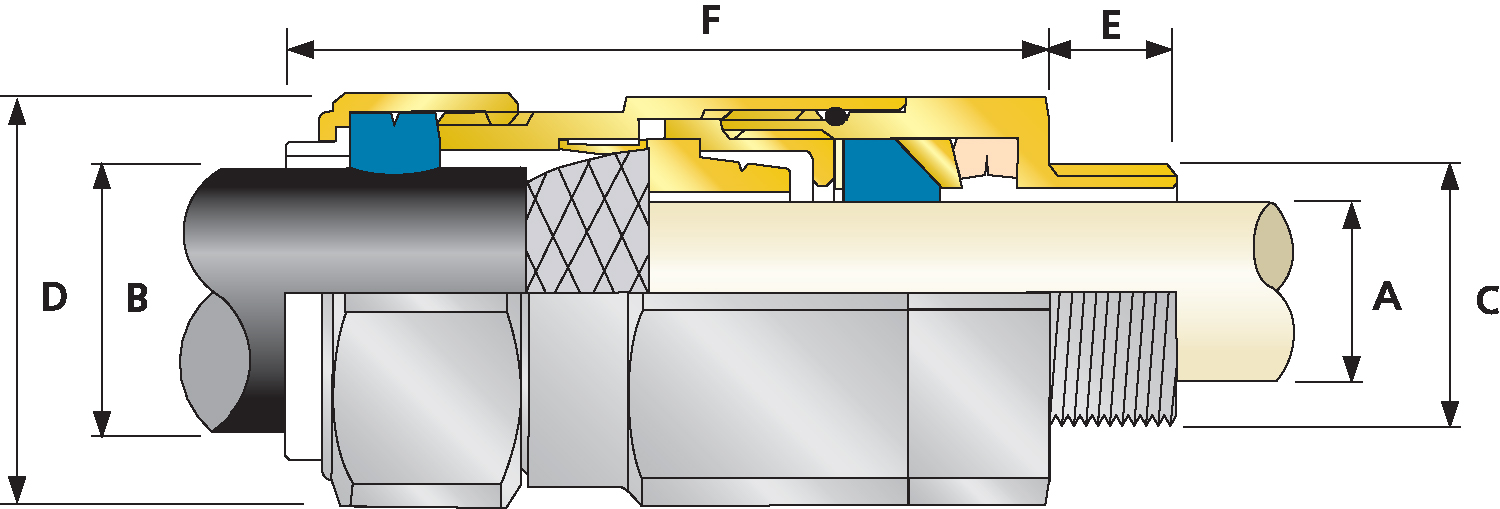

Техническаяиллюстрация.

Нажмите здесьчтобыпросмотретьинформациюозаказе

РазмерКабельноговода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Диаметр внутренней оболочки кабеля "A" Наружный диаметр кабеля "В" ДиапазонБронирования† Расстояние между противоположными гранями "D" Расстояниемеждупротивоположнымиуглами“D” длинавыступа“f” Общий код заказа (латунь, метрическая система) Зашитныйкожух. Вес кабельного ввода (унции)
Стандартно опция. Изборожденный конус (X) Ступенчатыйконус（w）
Метрическая Длина резьбы (метрической) "Е" NPT Длина резьбы (NPT) "Е" NPT Мин. Макс. Мин. Макс. Мин. Макс. Мин. Макс. Макс. Макс. размер. Тип. Суффикс для заказа
16 M16 15.0 - - - 0.12 0.34 0.24 0.52 0.01 0.04 0.03 0.05 0.94 1.04 3.10 16 T3CDS 1R. PVC36 6.35
20S16 M20 15.0 ½” 0.78 ¾" 0.12 0.34 0.24 0.52 0.01 0.04 0.03 0.05 0.94 1.04 3.10 20S16 T3CDS 1R. PVC36 7.05
20S M20 15.0 ½” 0.78 ¾" 0.24 0.46 0.37 0.63 0.01 0.04 0.03 0.05 0.94 1.04 3.10 20S T3CDS 1R. PVC36 7.05
20 M20 15.0 ½” 0.78 ¾" 0.26 0.55 0.49 0.82 0.02 0.04 0.03 0.05 1.20 1.32 3.00 20 T3CDS 1R. PVC06 9.88
25年代 M25 15.0 ¾” 0.80 1" 0.44 0.78 0.55 0.87 0.02 0.05 0.05 0.06 1.48 1.63 3.50 25年代 T3CDS 1R. PVC09 15.52
25 M25 15.0 ¾” 0.80 1" 0.44 0.78 0.72 1.03 0.02 0.05 0.05 0.06 1.48 1.63 3.49 25 T3CDS 1R. PVC09 15.52
32 M32 15.0 1” 0.98 1 ¼" 0.67 1.03 0.93 1.33 0.02 0.05 0.06 0.08 1.81 1.99 3.57 32 T3CDS 1R. PVC11 22.22
40 M40 15.0 1 ¼” 1.01 1 ½" 0.87 1.26 1.10 1.59 0.02 0.06 0.06 0.08 2.17 2.38 3.67 40 T3CDS 1R. PVC15 32.10
50S M50 15.0 1 ½” 1.03 2" 1.16 1.5 1.39 1.84 0.02 0.06 0.08 0.10 2.36 2.60 3.96 50S T3CDS 1R. PVC18 39.51
50 M50 15.0 2” 1.06 2 ½" 1.40 1.73 1.59 2.09 0.02 0.06 0.08 0.10 2.76 3.04 4.17 50 T3CDS 1R. PVC21 56.44
63S M63 15.0 2” 1.06 2 ½" 1.58 1.96 1.80 2.34 0.02 0.06 0.08 0.10 2.95 3.25 4.04 63S T3CDS 1R. PVC23 61.02
63 M63 15.0 2 ½” 1.57 3" 1.86 2.2 2.15 2.59 0.02 0.06 0.08 0.10 3.15 3.46 4.15 63 T3CDS 1R. PVC25 62.79
75S M75 15.0 2 ½” 1.57 3" 2.08 2.44 2.32 2.83 0.02 0.06 0.08 0.10 3.54 3.90 4.35 75S T3CDS 1R. PVC28 90.65
75 M75 15.0 3” 1.63 3 ½" 2.33 2.67 2.63 3.09 0.02 0.06 0.10 0.12 3.94 4.33 4.74 75 T3CDS 1R. PVC30 117.46
90 M90 24.0 3 ½” 1.69 4" 2.62 3.09 3.00 3.56 0.03 0.06 0.12 0.16 4.53 4.98 5.47 90 T3CDS 1R. PVC32 171.78
100 M100 24.0 3 ½” 1.69 4" 2.99 3.58 3.39 3.99 0.03 0.06 0.12 0.16 5.00 5.50 5.05 100 T3CDS 1R. LSF33 175.31
115 M115 24.0 4" 1.73 5" 3.39 3.85 4.00 4.34 0.03 0.06 0.12 0.16 5.43 5.98 6.35 115 T3CDS 1R. LSF34 272.32
130 M130 24.0 5" 1.84 - 3.82 4.52 4.34 4.85 0.03 0.06 0.12 0.16 6.18 6.8 6.82 130 T3CDS 1R. LSF35 344.98
Если не указано иное, размеры приведены в дюймах
РазмерКабельноговода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Диаметр внутренней оболочки кабеля "A" Наружный диаметр кабеля "В" ДиапазонБронирования† Расстояние между противоположными гранями "D" Расстояниемеждупротивоположнымиуглами“D” длинавыступа“f” Общий код заказа (латунь, метрическая система) Зашитныйкожух. Вес кабельного ввода (унции)
Стандартно опция. Изборожденный конус (X) Ступенчатыйконус（w）
Метрическая Длина резьбы (метрической) "Е" NPT Длина резьбы (NPT) "Е" NPT Мин. Макс. Мин. Макс. Мин. Макс. Мин. Макс. Макс. Макс. размер. Тип. Суффикс для заказа
16 M16 15.0 - - - 3.1 8.6 6.1 13.1. 0.3 1.0 0.8 1.25 24.0 26.4 78.7 16 T3CDS 1R. PVC36 0.18
20S16 M20 15.0 ½” 19.9 ¾" 3.1 8.6 6.1 13.1. 0.3 1.0 0.8 1.25 24.0 26.4 78.7 20S16 T3CDS 1R. PVC36 0.20
20S M20 15.0 ½” 19.9 ¾" 6.1 11.6 9.5 15.9 0.3 1.0 0.8 1.25 24.0 26.4 78.7 20S T3CDS 1R. PVC36 0.20
20 M20 15.0 ½” 19.9 ¾" 6.5 13.9 12.5 20.9 0.4 1.0 0.8 1.25 30.5 33.6 76.2 20 T3CDS 1R. PVC06 0.28
25年代 M25 15.0 ¾” 20.2 1" 11.1 19.9 14.0 22.0 0.4 1.2 1.25 1.6 37.5 41.3 88.8 25年代 T3CDS 1R. PVC09 0.44
25 M25 15.0 ¾” 20.2 1" 11.1 19.9 18.2 26.2 0.4 1.2 1.25 1.6 37.5 41.3 88.7 25 T3CDS 1R. PVC09 0.44
32 M32 15.0 1” 25.0 1 ¼" 17.0 26.2 23.7 33.9 0.4 1.2 1.6 2.0 46.0 50.6 90.7 32 T3CDS 1R. PVC11 0.63
40 M40 15.0 1 ¼” 25.6 1 ½" 22.0 32.1 27.9 40.4 0.4 1.6 1.6 2.0 55.0 60.5 93.2 40 T3CDS 1R. PVC15 0.91
50S M50 15.0 1 ½” 26.1. 2" 29.5 38.1 35.2 46.7 0.4 1.6 2.0 2.5 60.0 66.0 100.7 50S T3CDS 1R. PVC18 1.12
50 M50 15.0 2” 26.9 2 ½" 35.6 44.0 40.4 53.0 0.6 1.6 2.0 2.5 70.1 77.1 105.8 50 T3CDS 1R. PVC21 1.60
63S M63 15.0 2” 26.9 2 ½" 40.1 49.9 45.6 59.4 0.6 1.6 2.0 2.5 75.0 82.5 102.5 63S T3CDS 1R. PVC23 1.73
63 M63 15.0 2 ½” 39.9 3" 47.2 55.9 54.6 65.8 0.6 1.6 2.0 2.5 80.0 88.0 105.4 63 T3CDS 1R. PVC25 1.78
75S M75 15.0 2 ½” 39.9 3" 52.8 61.9 59.0 72.0 0.6 1.6 2.0 2.5 90.0 99.0 110.6 75S T3CDS 1R. PVC28 2.57
75 M75 15.0 3” 41.5 3 ½" 59.1. 67.9 66.7 78.4 0.6 1.6 2.5 3.0 100.0 110.0 120.3 75 T3CDS 1R. PVC30 3.33
90 M90 24.0 3 ½” 42.8 4" 66.6 78.6 76.2 90.3 0.8 1.6 3.15 4.0 115.0 126.5 138.9 90 T3CDS 1R. PVC32 4.87
100 M100 24.0 3 ½” 42.8 4" 76.0 90.9 86.1 101.4 0.8 1.6 3.15 4.0 127.0 139.7 128.2 100 T3CDS 1R. LSF33 4.97
115 M115 24.0 4" 44.0 5" 86.0 97.9 101.5 110.2 0.8 1.6 3.15 4.0 138.0 151.8 161.3. 115 T3CDS 1R. LSF34 7.72
130 M130 24.0 5" 46.8 - 97.0 114.9 110.2 123.2 0.8 1.6 3.15 4.0 157.0 172.7 173.3 130 T3CDS 1R. LSF35 9.78
Если не указано иное, размеры приведены в миллиметрах
