RA2e100 | Ex eb，Ex nR，Ex ta |Кабельный ввод для взрывоопасных средДля всех типов небронированных кабелей и кабелей с оплеткой

Соответствующий международным стандартам и классу Ex eb взрывобезопасный кабельный ввод

• Поставляется в комплекте с торцевым уплотнением
• Полностью соответствует требованиям стандарта IEC 60079-0标准，предъявляемым к креплению кабеля
• Не требуются внешние зажимные элементы кабеля
• Особые условия для обеспечения безопасной эксплуатации отсутствуют
• Уплотнение смещения
• Защита от влаги
• От -60˚Cдо +130˚C
• Международная маркировка: IECEx и ATEX
• По запросу доступны резьбы длиной 10 мм (до размера 32 включительно)
• транспортировочный диск доступен по запросу

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс В
Защита корпуса IK10–IEC 62262（20）Дж), только латунь и нержавеющая сталь
Сертификат взрывозащиты ATEX CML 18ATEX3309,CML 18ATEX4311
Класс защиты II 2G 1D Ex eb IIC Gb Ex ta IIIC Da IP66、IP67、IP68
II 3G Ex nR IIC总承包商
I M2 Ex eb I Mb
Стандарты соответствия EN 60079-0,7,15,31标准
Сертификат 防爆电器安全认证体系 IECEx CML 18.0174
Класс защиты Ex eb IIC Gb, Ex ta IIIC Da, Ex nR IIC Gc, Ex eb I Mb IP66, IP67, IP68
Стандарты соответствия IEC 60079-0,7,15,31标准
Сертификат NEPSI GYJ18.1257X
Одобрения, полученные от морских ведомств DNV: TAE00000Y
IP66, IP67 и IP68**
Соответствие стандарту водонепроницаемости DTS01 : 91
Материал кабельных вводов Латунь, химически никелированная латунь, нержавеющая сталь, алюминий
Технология уплотнения Безгалогенный термореактивный эластомер CMP SOLO серии LSF (малодымящий)
Тип кабеля Небронированный, с оплеткой
Технология уплотнения Уникальная концепция уплотнения смещения CMP
Области уплотнения Внешняя оболочка кабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
**При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.
***Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

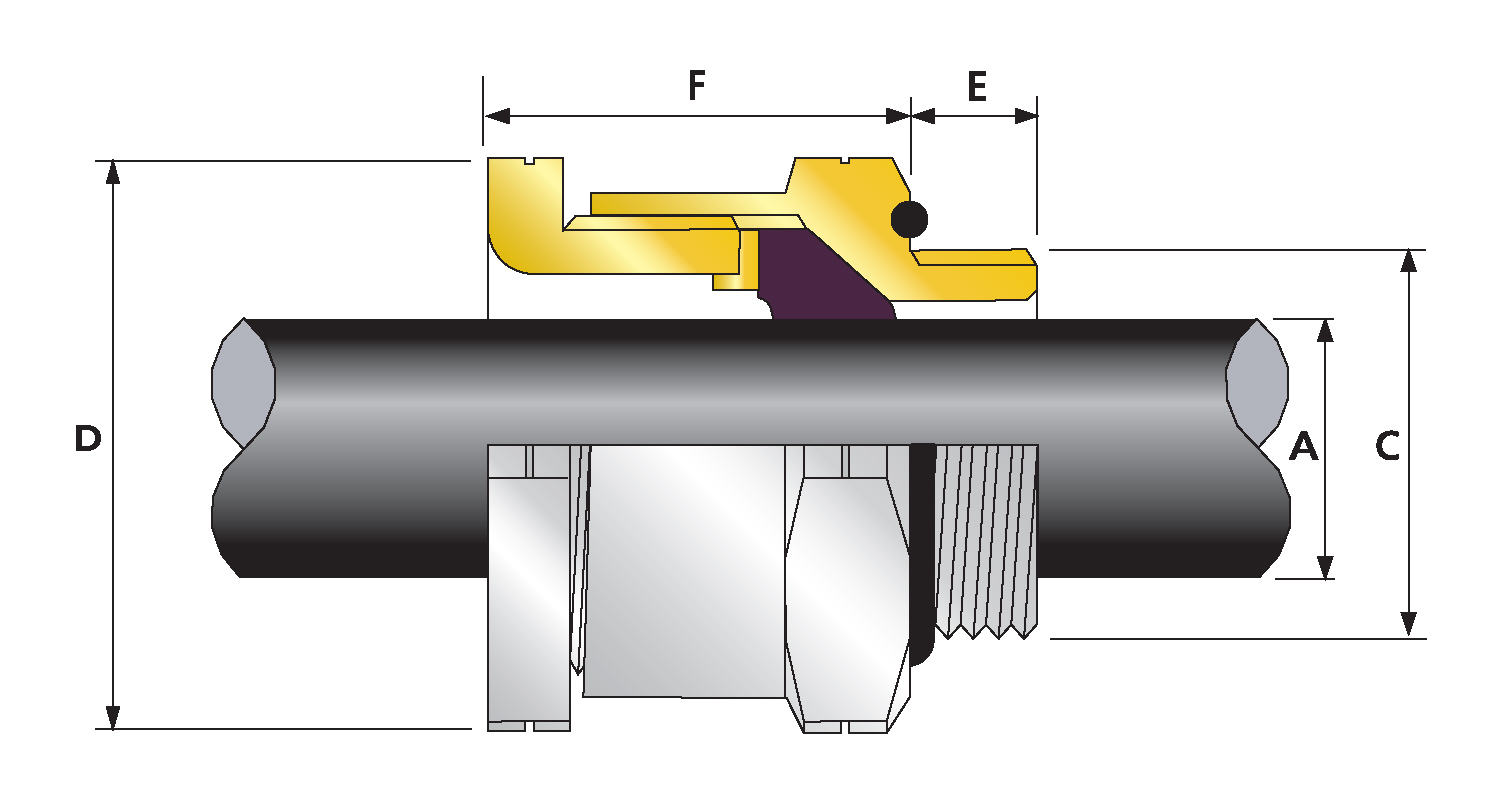

Техническая иллюстрация

Размер кабельного ввода Доступные типы резьб C级(возможен выбор другой длины резьбы (метрическая система)) Наружный диаметр кабеля "А" Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (кг)
Стандартно Опция
метрической Длина резьбы (метрической) "Е" NPT Длина резьбы (《不扩散条约》）Е" NPT Мин. Макс. Макс. Макс. Размер Тип Суффикс для заказа
16 M16 0.59 - - - 0.13 0.31 0.94 1.04 1.37 16 RA2E100 1RA公司 PVC04 2.47
20多岁16 M20 0.59 ½” 0.78 ¾” 0.13 0.31 1.06 1.17 1.24 20多岁16 RA2E100 1RA公司 PVC05 2.82
20多岁 M20 0.59 ½” 0.78 ¾” 0.26 0.44 1.06 1.17 1.26 20多岁 RA2E100 1RA公司 PVC05 2.47
20 M20 0.59 ½” 0.78 ¾” 0.28 0.53 1.06 1.17 1.41 20 RA2E100 1RA公司 PVC05 2.82
20升 M20 0.59 ½” 0.78 ¾” 0.34 0.55 1.06 1.17 1.35 20升 RA2E100 1RA公司 PVC05 2.82
25 M25 0.59 ¾” 0.80 1” 0.45 0.77 1.42 1.56 1.59 25 RA2E100 1RA公司 PVC09 5.64
25升 M25 0.59 ¾” 0.80 1” 0.55 0.79 1.42 1.56 1.57 25升 RA2E100 1RA公司 PVC09 5.64
32 M32 0.59 1” 0.98 1¼” 0.75 1 1.61 1.78 1.52 32 RA2E100 1RA公司 PVC10 6.7
32L M32 0.59 1” 0.98 1¼” 0.80 1.04 1.61 1.78 1.53 32L RA2E100 1RA公司 PVC10 6.7
40 M40 0.59 1¼” 1.01 1½” 0.98 1.27 1.97 2.17 1.54 40 RA2E100 1RA公司 PVC13 8.82
50S M50 0.59 1½” 1.03 2” 1.22 1.50 2.36 2.60 1.62 50S RA2E100 1RA公司 PVC18 11.64
50 M50 0.59 2” 1.06 2½” 1.40 1.73 2.36 2.60 1.80 50 RA2E100 1RA公司 PVC18 12.35
63秒 M63 0.59 2” 1.06 2½” 1.63 1.96 2.95 3.25 1.70 63秒 RA2E100 1RA公司 PVC23 19.75
63 M63 0.59 2½” 1.57 3” 1.90 2.16 2.95 3.25 1.72 63 RA2E100 1RA公司 PVC23 19.4
75S M75 0.59 2½” 1.57 3” 2.13 2.44 3.54 3.89 1.79 75S RA2E100 1RA公司 PVC27 25.75
75 M75 0.59 3” 1.63 3 ½” 2.41 2.67 3.54 3.89 1.93 75 RA2E100 1RA公司 PVC27 20.46
90 M90型 0.94 3 ½” 1.69 4” 2.62 3.15 4.25 4.68 2.60 90 RA2E100 1RA公司 PVC31 60.32
100 M100 0.94 3½" 1.69 4" 2.99 3.50 4.84 5.33 2.80 100 RA2E100 1RA公司 LSF33 79.72
115 M115 0.94 4” 1.73 5” 3.39 3.85 5.25 5.78 2.75 115 RA2E100 1RA公司 LSF34 96.65
130 M130 0.94 5” 1.84 - 3.82 4.52 6.00 6.60 3.19 130 RA2E100 1RA公司 LSF35 143.57
Если не указано иное, размеры приведены в дюймах
Размер кабельного ввода Доступные типы резьб C级(возможен выбор другой длины резьбы (метрическая система)) Наружный диаметр кабеля "А" Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (кг)
Стандартно Опция
метрической Длина резьбы (метрической) "Е" NPT Длина резьбы (《不扩散条约》）Е" NPT Мин. Макс. Макс. Макс. Размер Тип Суффикс для заказа
16 M16 15.0 - - - 3.2 8.0 24.0 26.4 34.9 16 RA2E100 1RA公司 PVC04 0.07
20多岁16 M20 15.0 ½” 19.9 ¾” 3.2 8.0 27.0 29.7 31.4 20多岁16 RA2E100 1RA公司 PVC05 0.08
20多岁 M20 15.0 ½” 19.9 ¾” 6.5 11.2 27.0 29.7 32.1 20多岁 RA2E100 1RA公司 PVC05 0.07
20 M20 15.0 ½” 19.9 ¾” 7.0 13.5 27.0 29.7 35.8 20 RA2E100 1RA公司 PVC05 0.08
20升 M20 15.0 ½” 19.9 ¾” 8.7 14.0 27.0 29.7 34.3 20升 RA2E100 1RA公司 PVC05 0.08
25 M25 15.0 ¾” 20.2 1” 11.5 19.5 36.0 39.6 40.4 25 RA2E100 1RA公司 PVC09 0.16
25升 M25 15.0 ¾” 20.2 1” 14.0 20.0 36.0 39.6 39.9 25升 RA2E100 1RA公司 PVC09 0.16
32 M32 15.0 1” 25.0 1¼” 19 25.5 41 45.1 38.5 32 RA2E100 1RA公司 PVC10 0.19
32L M32 15.0 1” 25 1¼” 20.2 26.3 41 45.1 38.9 32L RA2E100 1RA公司 PVC10 0.19
40 M40 15.0 1¼” 25.6 1½” 25.0 32.2 50 55.0 39.1 40 RA2E100 1RA公司 PVC13 0.25
50S M50 15.0 1½” 26.1 2” 31.0 38.2 60.0 66.0 41.1 50S RA2E100 1RA公司 PVC18 0.33
50 M50 15.0 2” 26.9 2½” 35.6 44.0 60.0 66.0 45.8 50 RA2E100 1RA公司 PVC18 0.35
63秒 M63 15.0 2” 26.9 2½” 41.5 49.9 75.0 82.5 43.3 63秒 RA2E100 1RA公司 PVC23 0.56
63 M63 15.0 2½” 39.9 3” 48.2 54.9 75.0 82.5 43.6 63 RA2E100 1RA公司 PVC23 0.55
75S M75 15.0 2½” 39.9 3” 54 61.9 89.9 98.9 45.4 75S RA2E100 1RA公司 PVC27 0.73
75 M75 15.0 3” 41.5 3 ½” 61.1 67.9 89.9 98.9 49 75 RA2E100 1RA公司 PVC27 0.58
90 M90型 24.0 3 ½” 42.8 4” 66.6 79.9 108.0 118.8 66 90 RA2E100 1RA公司 PVC31 1.71
100 M100 24.0 3½" 42.8 4" 76 89 123.0 135.3 71.2 100 RA2E100 1RA公司 LSF33 2.26
115 M115 24.0 4” 44.0 5” 86.0 97.9 133.4 146.7 69.9 115 RA2E100 1RA公司 LSF34 2.74
130 M130 24.0 5” 46.8 - 97.0 114.9 152.4 167.6 81.1 130 RA2E100 1RA公司 LSF35 4.07
Если не указано иное, размеры приведены в миллиметрах
