px2krex |EX EB，EX DB，EX NR，EX TA |ЗашитныйкабельныйводдлявзрывоопасныхсредДля всех типов бронированных кабелей

Соответствующий международным стандартам взрывобезопасный защитный кабельный ввод RapidEx

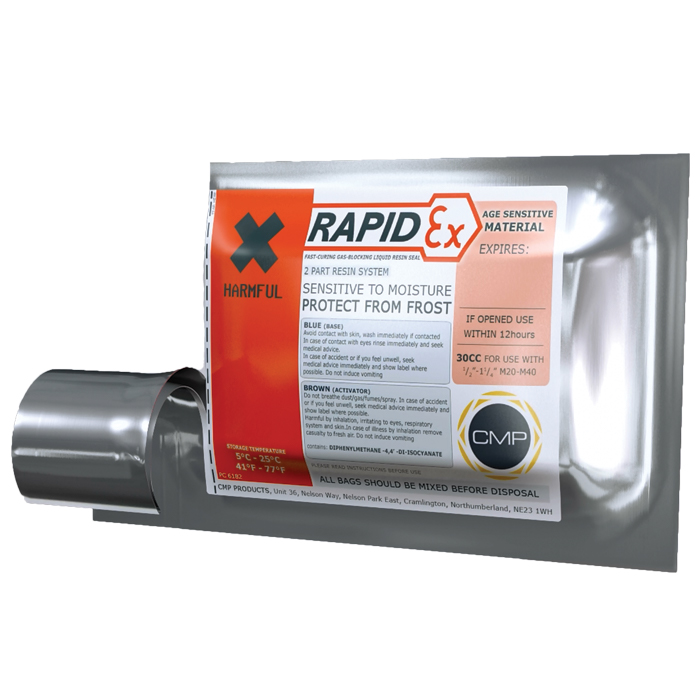

•идкаязаливнаясистемауплотненияjapidex
•Повышаетнадежность，СнижаетРиск
• Снижает трудозатраты
• Снижает расходы
•ТехнологияКрепленияБрони«МеталлКМеталлу»
•длявнутреннейинаружнойустановки
• Внутреннее уплотнение для защиты от попадания влаги
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
•УникальнаялинейкаostgПозволяетизбежатьперетяжки
• От -60 ˚C до +85 ˚C
•КлассI，Зона1,21ИЗона2,22，КлассI，Разделы1И2ABCD
• Международная маркировка: IECEx, ATEX и cCSAus
•ПроведеныиспытаниянасоответствиеТребованиямэлектромагнитнойсовместимости

†Изборожденныйконус（X）вбольшинствеслучаевиспользуетсядляпроволочнойоплетки（например，GSWB，TCWB），стальнойленточнойброни（STA，DSTA）иалюминиевойленточнойброни（ASA）。Этатехнологиятакжепригоднадляоднослойнойпроволочнойброни（SWA），алюминиевойпроволочнойброни（AWA）игибкойпроволочнойброни（PWA），еслидиапазоннаходитсязапределамизначенийступенчатогоконуса（W）。

Примечание.Размерыизборожденногоконуса（X），представленныевтаблицевыборакабельноговводаниже，предназначеныдлябронированныхкабелейсоплеткойсдвойнымвитком。Изоляционнаялентатакжеможетбытьнамотанаваслоя。Длякабелей，оснащенныходнослойнойброней，например，SWA，диапазонразмеразажимаемогоэлементадолженсоответствоватьзначению，указанномувтаблицениже。

Технологияступенчатого（w）конусаподходит для кабелей с однослойной проволочной броней (SWA) и кабелей с алюминиевой проволочной броней (AWA).

Выданные патенты: ES 2287986, NO 2287986, TR 2287986, AU 2010284848, AU 2014274614, GB 2485114, SG 178839, US 8872027, US 9484133, US 9774178, MY 153846, US 10193321, US1034078

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10-IEC 62262（20Дж），ТолькоЛатуньинержавешаясталь
электрическиехарактеристики* КатегорияB（КатегорияAприиспользованииКабелейсоплеткой，ИзоляционнойЛентойИлиКабелейСгибкойПроволочнойброней）
Сертификат взрывозащиты ATEX CML 18ATEX1325X那CML 18atex4317x.
Класс защиты II 2G, II 1D, Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da
II 3G EX NR IIC GC，IM2 EX DB I MB，EX EB I MB
Стандартысоответствия. EN 60079-0,1,7,15,31
СертификатIecex. IECEx CML 18.0182X那IECEx SIM 14.0008X
Класс защиты Ex DB IIC GB，EX EB IIC GB，EX NR IIC GC，EX TA IIIC DA，EX DB I MB，EX EB I MB
Стандартысоответствия. IEC 60079-0,1,7,15,31
СертификатCCSAUS. 2288626
КлассзашитыCsaus*** Класс我Разд。1,2группыA，B，CИD;КлассII，Разд。1,2группыe，fиg;КлассIII，Разд。1，

2;Тип4x：МаслостойкостьII：

Классi，Зона1aex d iic gb，aex e iic gb，классi，Зона2aex nr iic gc，

Класс I, Зона 20 AEx ta IIIC Da
КлассзашитыCCSA*** Класс我Разд。1,2группыA，B，CИD;КлассII，Разд。1,2

Группы E, F и G; Класс III, Разд. 1, 2; Тип 4X: Маслостойкость II:

ex d iic gb那EXE文件IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da
Стандартысоответствия. CAN / CSA-C22.2№0,18,25,30,94,174，CAN / CSA-E60079-0,1,7,15,31 CAN / CSA-E61241-1-1часть1-1，ANSI / UL514BРед。5，ANSI / UL50Ред。11，ANSI / UL 2225Ред。4，UL60079-0,1,7,15,31
Сертификатеас（РанеегостР，КИБ） TC RU C-GB.AA87.B.00487
укрсепро CU 19.0371X
Сертификат CCOE / PESO (Индия) P444949
20.20.322313003190
Сертификатinmetro. TÜV12.2073x.
СертификатКсс. 19_av4bo_0372x（20s16 - 32）

19_AV4BO_0373X (40 - 63S)

19 _av4bo_0374x (63-100)
Сертификат RETIE 0.3866
Одобрения，Полученныеотморскихведомств LRS: 01/00172 (E3)那DNV：Tae00000Y.那ABS：14-LD234401A-4-PDA那BV.: 43180/A1BV
IP66, IP67 и IP68****
Соответствиестандартуводонепроницаемости. DTS01：91
Материал кабельных вводов Латунь, химически никелированная латунь, нержавеющая сталь, алюминий
Материал уплотнителя Безгалогенный термореактивный эластомер / полимерный состав RapidEx
Тип кабеля С однослойной проволочной броней (SWA), с алюминиевой проволочной броней (AWA) с проволочной оплеткой (например,

SWB），экранированный，сгибкой（EMC）проволочнойоплеткой（например，CY / SY），сгибкойпроволочнойброней（PWA），состальнойленточнойброней（STA），сленточнойброней（ASA）
Технология крепления брони Съемнаяполимернаятрубка/Конусиуниверсальноезажимноекольцо无论如何
Технологияуплотнения. Уплотнениевнешнейоболочкиlrs（уплотнениестехнологиейвыдерживаниябольшойнагрузки）От
Областиуплотнения. ВнутреннийЗашитныйслойRapidexиВнешняяОболочка

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
**При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.
***гдекабельразрешенкодом（NECИ/ИлиCEC）
****ИспытанияIP68проводилисьнаглубинеминимум30метроввтечение12часов，информацияоглубинах/продолжительностивременипроведенияиспытанийможетбытьпредоставленапозапросу

证书

таблицавыборапродукции.

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

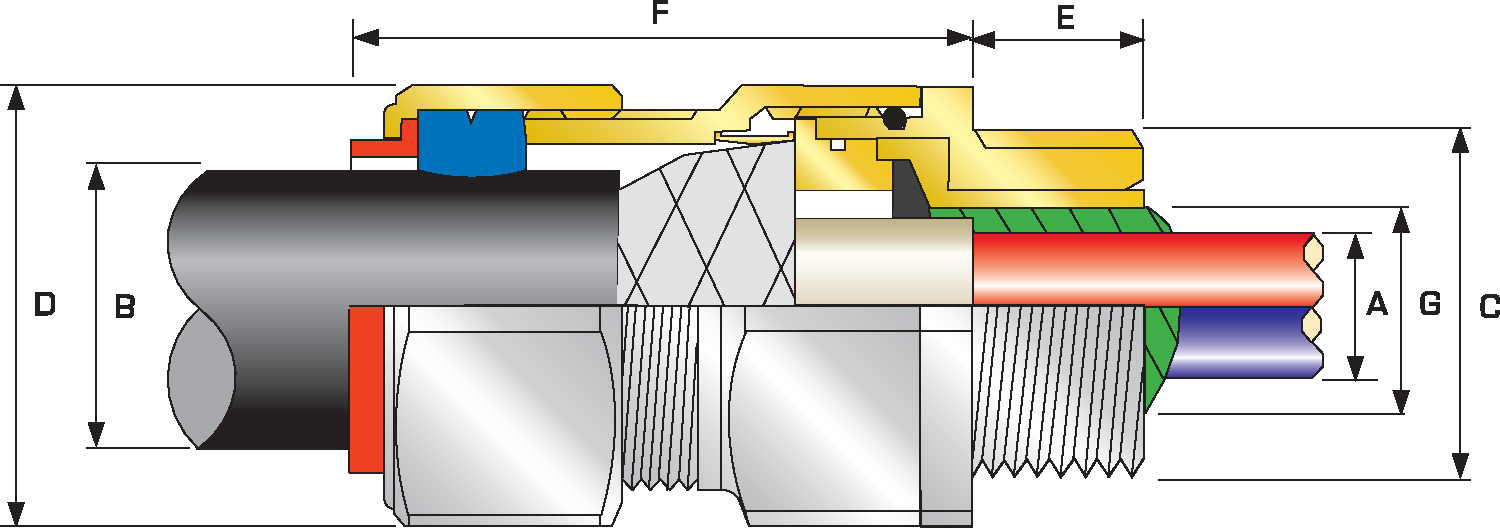

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

Размер кабельного ввода Доступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система)) Количествожил. Диаметрпроводников“А” Диаметрвнутреннейоболочкикабеля“g” Наружный диаметр кабеля "В" Диапазон бронирования † Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вескабельноговода（унции）
Стандартно. Опция изборожденныйконус（x） Ступенчатый конус (W)
Метрическая. ДлинаРезьбы（Метрической）“е” NPT ДлинаРезьбы（NPT）“е” NPT Макс. Макс. Макс. Мин。 Макс. Мин。 Макс. Мин。 Макс. Макс. Макс. Размер Тип Суффиксдлязаказа
20S16 M20 0.59 ½” 0.78 ¾" 21 0.46 0.46 0.24 0.52 0.01 0.04 0.03 0.05 1.20 1.32 2.44 20S16 PX2KREX 1RA PVC06. 8.47
20s. M20 0.59 ½” 0.78 ¾" 21 0.46 0.46 0.37 0.63 0.01 0.04 0.03 0.05 1.20 1.32 2.44 20s. PX2KREX 1RA PVC06. 8.11
20. M20 0.59 ½” 0.78 ¾" 21 0.50 0.51 0.49 0.82 0.02 0.04 0.03 0.05 1.20 1.32 2.48 20. PX2KREX 1RA PVC06. 8.47
25S M25 0.59 ¾” 0.8 1“ 30 0.69 0.70 0.55 0.87 0.02 0.05 0.05 0.06 1.48 1.63 2.74 25S PX2KREX 1RA PVC09. 13.05
25 M25 0.59 ¾” 0.8 1“ 30 0.69 0.70 0.72 1.03 0.02 0.05 0.05 0.06 1.48 1.63 2.74 25 PX2KREX 1RA PVC09. 13.05
32 M32 0.59 1“ 0.98 1¼“ 50 0.93 0.94 0.93 1.33 0.02 0.05 0.06 0.08 1.81 1.99 2.95 32 PX2KREX 1RA PVC11. 20.11
40 M40 0.59 1¼“ 1.01 1½“ 59 1.18 1.19 1.1 1.59 0.02 0.06 0.06 0.08 2.17 2.38 2.95 40 PX2KREX 1RA PVC15. 28.22
50年代 M50 0.59 1½“ 1.03 2“ 89 1.44 1.45 1.39 1.84 0.02 0.06 0.08 0.10 2.36 2.60 3.03 50年代 PX2KREX 1RA PVC18. 31.75
50 M50 0.59 2“ 1.06 2½“ 115. 1.61 1.63 1.59 2.09 0.02 0.06 0.08 0.10 2.76 3.03 3.03 50 PX2KREX 1RA PVC21 41.98
63s. M63 0.59 2“ 1.06 2½“ 115. 1.89 1.88 1.8 2.34 0.02 0.06 0.08 0.10 2.95 3.25 3.14 63s. PX2KREX 1RA PVC23 49.03
63 M63 0.59 2½“ 1.57 3" 115. 2.11 2.13 2.15 2.59 0.02 0.06 0.08 0.10 3.15 3.46 3.16 63 PX2KREX 1RA PVC25 49.74
75年代 M75 0.59 2½“ 1.57 3" 140 2.36 2.37 2.32 2.83 0.02 0.06 0.08 0.10 3.54 3.90 3.42 75年代 PX2KREX 1RA PVC28 73.72
75 M75 0.59 3” 1.63 3½“ 140 2.53 2.53 2.63 3.09 0.02 0.06 0.1 0.12 3.94 4.33 3.48 75 PX2KREX 1RA PVC30 89.60
90 M90. 0.79 3½“ 1.69 4" 140 2.96 2.98 3.00 3.56 0.03 0.06 0.12 0.16 4.53 4.98 4.02 90 PX2KREX 1RA PVC32 130.87
100. M100 0.79 3½“ 1.69 4" 200. 3.37 3.38 3.39 3.99 0.03 0.06 0.12 0.16 5.00 5.50 4.49 100. PX2KREX 1RA LSF33 169.67
Еслинеуказаноиное，Размерыприведенывдюймах
Размер кабельного ввода Доступныетипырезьбc（ВозможенВыборДругойдлинырезьбы（Метрическаясистема）） Количествожил. Диаметрпроводников“А” Диаметрвнутреннейоболочкикабеля“g” Наружный диаметр кабеля "В" Диапазон бронирования † Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вескабельноговода（КГ）
Стандартно. Опция изборожденныйконус（x） Ступенчатый конус (W)
Метрическая. ДлинаРезьбы（Метрической）“е” NPT ДлинаРезьбы（NPT）“е” NPT Макс. Макс. Макс. Мин。 Макс. Мин。 Макс. Мин。 Макс. Макс. Макс. Размер Тип Суффиксдлязаказа
20S16 M20 15.0 ½” 19.9 ¾" 21 11.7 11.7 6.1 13.1 0.3 1.0 0.8 1.25 30.5 33.6 62.0 20S16 PX2KREX 1RA PVC06. 0.24
20s. M20 15.0 ½” 19.9 ¾" 21 11.7 11.7 9.5 15.9 0.3 1.0 0.8 1.25 30.5 33.6 62.0 20s. PX2KREX 1RA PVC06. 0.23
20. M20 15.0 ½” 19.9 ¾" 21 12.6 12.9 12.5 20.9 0.4 1.0 0.8 1.3 30.5 33.6 63.0 20. PX2KREX 1RA PVC06. 0.24
25S M25 15.0 ¾” 20.2 1“ 30 17.5 17.9 14.0 22.0 0.4 1.2 1.25 1.6 37.5 41.3. 69.5 25S PX2KREX 1RA PVC09. 0.37
25 M25 15.0 ¾” 20.2 1“ 30 17.5 17.9 18.2 26.2 0.4 1.2 1.25 1.6 37.5 41.3. 69.5 25 PX2KREX 1RA PVC09. 0.37
32 M32 15.0 1“ 25.0 1¼“ 50 23.6 23.9 23.7 33.9 0.4 1.2 1.6 2.0 46.0 50.6 75.0 32 PX2KREX 1RA PVC11. 0.57
40 M40 15.0 1¼“ 25.6 1½“ 59 30.0 30.3 27.9 40.4 0.4 1.6 1.6 2.0 55.0 60.5 75.0 40 PX2KREX 1RA PVC15. 0.80
50年代 M50 15.0 1½“ 26.1 2“ 89 36.6 36.9 35.2 46.7 0.4 1.6 2.0 2.5 60.0 66.0 77.0 50年代 PX2KREX 1RA PVC18. 0.90
50 M50 15.0 2“ 26.9 2½“ 115. 41.0 41.3. 40.4 53.0 0.6 1.6 2.0 2.5 70.0 77.0 77.0 50 PX2KREX 1RA PVC21 1.19
63s. M63 15.0 2“ 26.9 2½“ 115. 47.9 47.8 45.6 59.4 0.6 1.6 2.0 2.5 75.0 82.5 79.7 63s. PX2KREX 1RA PVC23 1.39
63 M63 15.0 2½“ 39.9 3" 115. 53.7 54.0 54.6 65.8 0.6 1.6 2.0 2.5 80.0 88.0 80.3 63 PX2KREX 1RA PVC25 1.41
75年代 M75 15.0 2½“ 39.9 3" 140 59.9 60.2 59.0 72.0 0.6 1.6 2.0 2.5 90.0 99.0 86.8 75年代 PX2KREX 1RA PVC28 2.09
75 M75 15.0 3” 41.5 3½“ 140 64.2 64.2 66.7 78.4 0.6 1.6 2.5 3.0 100.0 110.0 88.3 75 PX2KREX 1RA PVC30 2.54
90 M90. 24.0 3½“ 42.8 4" 140 75.3. 75.6 76.2. 90.3 0.8 1.6 3.15 4.0 115.0 126.5 102.1. 90 PX2KREX 1RA PVC32 3.71
100. M100 24.0 3½“ 42.8 4" 200. 85.6 85.9 86.1. 101.4 0.8 1.6 3.15 4.0 127.0 139.7 114.0 100. PX2KREX 1RA LSF33 4.81
Еслинеуказаноиное，Размерыприведенывмиллиметрах
