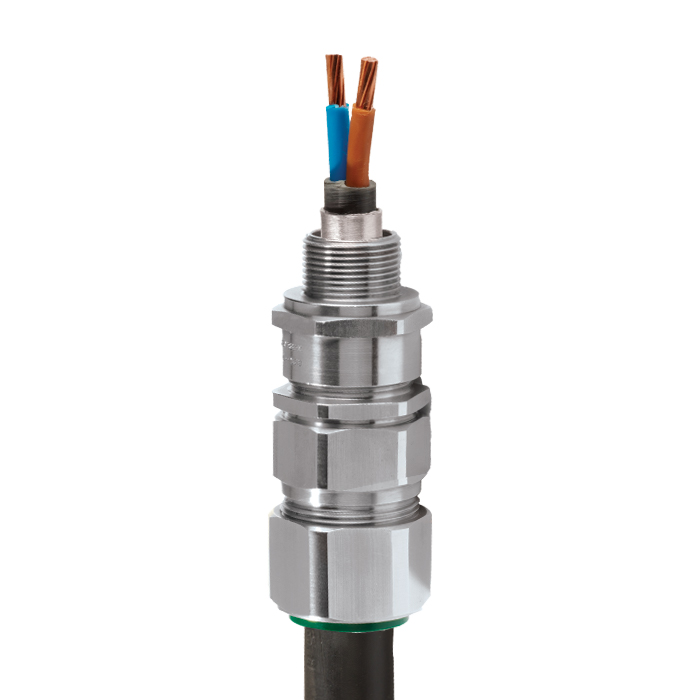

E2FU | eb, db, nR,交货前助教|Кабельныйвводдля взрывоопасных средДляВсехтиповОсвинцованныхБронированныхКабелей

Соответствующий международным стандартам взрывобезопасный кабельный ввод

•ПревосходноЗаземляетОсвинцованныекабели
• Технология крепления брони «металл к металлу»
•длявнутреннейинаружнойустановки
• Огнеупорное внутреннее уплотнение смещения
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
•УникальнаялинейкаostgПозволяетизбежатьперетяжки
• Разработан с целью предотвращения пластической деформации
•От-60˚C+130˚C
• Класс I, Зона 1, 21 и Зона 2, 22, Класс I, Раздел 2 ABCD
• Международная маркировка: IECEx, ATEX и cCSAus
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Примечание.изборожденныйконус（x）в большинстве случаев используется для проволочной оплетки (например, GSWB, TCWB), стальной ленточной брони (STA, DSTA) и алюминиевой ленточной брони (ASA). Эта технология также пригодна для однослойной проволочной брони (SWA), алюминиевой проволочной брони (AWA) и гибкой проволочной брони (PWA), если диапазон находится за пределами значений ступенчатого конуса (W).

Примечание. Размеры изборожденного конуса (X), представленные в таблице выбора кабельного ввода ниже, предназначены для бронированных кабелей с оплеткой с двойным витком. Изоляционная лента также может быть намотана в два слоя. Для кабелей, оснащенных однослойной броней, например, SWA, диапазон размера зажимаемого элемента должен соответствовать значению, указанному в таблице ниже.

Технология ступенчатого (W) конуса подходит для кабелей с однослойной проволочной броней (SWA) и кабелей с алюминиевой проволочной броней (AWA).

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10-IEC 62262（20Дж），ТолькоЛатуньинержавешаясталь
Электрические характеристики* КатегорияB（КатегорияAприиспользованииКабелейсоплеткой，ИзоляционнойЛентойИлиКабелейСгибкойПроволочнойброней）
Сертификат взрывозащиты ATEX CML 18ATEX1324X那CML 18atex4316x.
Класс защиты II 2G，II 1D，EX DB IIC GB，EX EB IIC GB，EX TA IIIC DA
II 3G EX NR IIC GC，IM2 Ex db I Mb, Ex eb I Mb
Стандарты соответствия EN.60079-0,1,7,15,31
СертификатIecex. IECEx CML 18.0181X那Iecex SIM 14.0007x.
Класс защиты Ex DB IIC GB，EX EB IIC GB，EX NR IIC GC，EX TA IIIC DA，EX DB I MB，EX EB I MB
Стандарты соответствия IEC 60079-0,1,7,15,31
Сертификат cCSAus (20s16 - 90) 1310517
Класс защиты CSAus КлассII,Разд。2,ГруппыE, FиG,Класс三世,Типкорпуса 4X, Класс I, зона 1, AEx e II, AEx nR II
Класс защиты cCSA Классi，Разд。2那Группы A, B, C и D, Класс II, Разд. 2, Группы E, F и G, Класс III, Тип корпуса 4X, Ex d IIC, Ex e IIC, Ex nR II
Стандарты соответствия CAN/CSA-C22.2 № 0, 18, 25, 30, 94, 174, CAN/CSA-E60079-0, 1, 7,
ANSI / UL 514BРед。5，ANSI / UL50Ред。11，ANSI / UL 2225Ред。4，UL60079-0，1,7
Сертификатеас（РанеегостР，КИБ） TC RU C-GB.AA87.B.00487
Укрсепро CU 19.0371X
Сертификат КСС 14-GA4BO-0257x
2020322313002870
СертификатCCOE /比索(Индия) P444949
утверждение. TÜV 12.0618X
Соответствует требованиям RETIE 0.3866
MS-XPL21804 21.0010X
Одобрения，Полученныеотморскихведомств LRS: 01/00172 (E4)那DNV: TAE00000Y那ABS：14-LD234401A-4-PDA那BV.: 43180/A1BV
IP66 - Стандарт（IP67，IP68 *** - Доступныпозапросу）**
Соответствие стандарту водонепроницаемости Опция DTS01:91 (для упрощения идентификации металлический ободок имеет белую цветовую маркировку) доступна по дополнительному запросу
Материал кабельных вводов Латунь, химически никелированная латунь, алюминий
Материал уплотнителя Безгалогенный термореактивный эластомер CMP SOLO серии LSF (малодымящий)
Тип кабеля Освинцованный кабель с однопроволочной броней (LC/SWA), освинцованный кабель с алюминиевой проволочной броней (LC/

AWA), освинцованный кабель с проволочной оплеткой (LC/SWB), освинцованный кабель с гибкой проволочной броней

（LC / PWA），ОсвинцованныйКабельсостальнойЛенточнойБроней（LC / Sta），Освинцованныйкабельсалюминиевой

ленточной броней (LC/ASA)
Технология крепления брони Двухсторонняя коническая втулка и универсальное зажимное кольцо AnyWay
Технологияуплотнения. Внутреннее уплотнение смещения CMP и уникальная система внешнего уплотнения CMP LRS™ (уплотнение, выдерживающее большие нагрузки)
Области уплотнения Внутренняя подушка и внешняя оболочка кабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
**При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.
***Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

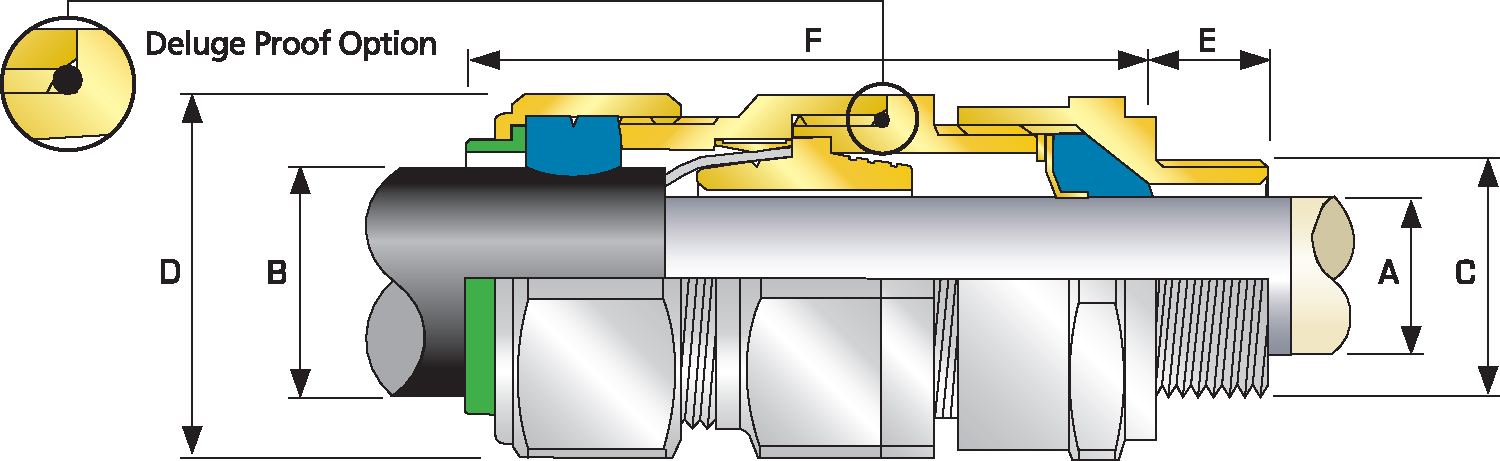

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

РазмерКабельноговода Доступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система)) ДиаметрСвинцовойоболочки“a” Overall
Cable
Diameter
“b”		 Диапазон бронирования Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (кг)
Стандартно. Опция изборожденныйконус（x） Ступенчатый конус (W)
Метрическая ДлинаРезьбы（Метрической）“е” NPT ДлинаРезьбы（NPT）“е” NPT Мин。 Макс. Мин。 Макс. Мин。 Макс. Мин。 Макс. Макс. Макс. Размер Тип Суффиксдлязаказа
20s.16 M20 0..59 ½” 0..78 ¾" 0..12 0.31 0..24 0..52 0..01 0..04 0..03 0..05 0..94 1.04 2.85 20s.16 E2FU 1R. PVC04 5.64
20s. M20 0..59 ½” 0..78 ¾" 0..24 0.43 0.37 0.63 0..01 0..04 0..03 0..05 0..94 1.04 2.76 20s. E2FU 1R. PVC04 5.29
20. M20 0..59 ½” 0..78 ¾" 0..26 0..53 0.49 0.82 0..02 0..04 0..03 0..05 1.20 1.32 2.87 20. E2FU 1R. PVC06 7.41
25S M25 0..59 ¾” 0.80. 1" 0.44 0..76 0..55 0.87 0..02 0..05 0..05 0..06 1.48 1.63 3.50 25S E2FU 1R. PVC09 11.64
25 M25 0..59 ¾” 0.80. 1" 0.44 0..76 0..72 1.03 0..02 0..05 0..05 0..06 1.48 1.63 3.50 25 E2FU 1R. PVC09 11.64
32 M32 0..59 1” 0..98 1¼" 0.67 1.00 0..93 1.33 0..02 0..05 0..06 0..08 1.81 1.99 3.39 32 E2FU 1R. PVC11 15.17
40 M40 0..59 1¼” 1.01 1½" 0.87 1.23 1.10 1.59 0..02 0..06 0..06 0..08 2.17 2.38 3.54 40 E2FU 1R. PVC15 22.22
50S M50 0..59 1½” 1.03 2" 1.16 1.46 1.39 1.84 0..02 0..06 0..08 0..10 2.36 2.60 3.58 50S E2FU 1R. PVC18 26.81
50 M50 0..59 2” 1.06 2½“ 1.40 1.68 1.59 2.09 0..02 0..06 0..08 0..10 2.76 3.04 3.74 50 E2FU 1R. PVC21 33.51
63s. M63 0..59 2” 1.06 2½“ 1.58 1.91 1.80 2.34 0..02 0..06 0..08 0..10 2.95 3.25 4.02 63s. E2FU 1R. PVC23 47.62
63 M63 0..59 2½“ 1.57 3" 1.86 2.13 2.15 2.59 0..02 0..06 0..08 0..10 3.15 3.46 4.09 63 E2FU 1R. PVC25 47.62
75S M75 0..59 2½“ 1.57 3" 2.08 2.37 2.32 2.83 0..02 0..06 0..08 0..10 3.54 3.90 4.53 75S E2FU 1R. PVC28 74.78
75 M75 0..59 3” 1.63 3 ½" 2.33 2.57 2.63 3.09 0..02 0..06 0..10 0..12 3.94 4.33 4.61 75 E2FU 1R. PVC30 85.72
90 M90. 0..94 3 ½” 1.69 4" 2.62 3.04 3.00 3.56 0..03 0..06 0..12 0..16 4.5 4.94 5.79 90 E2FU 1R. PVC32 149.21
10.0. M10.0. 0..94 3 ½” 1.69 4" 2.99 3.47 3.39 3.99 0..03 0..06 0..12 0..16 4.84 5.33 5.51 10.0. E2FU 1R. LSF33 157.67
115 M115 0..94 4" 1.73 5" 3.39 3.70 4.00. 4.34 0..03 0..06 0..12 0..16 5.25 5.78 6.38 115 E2FU 1R. LSF34 219.40
130 M130 0..94 5" 1.84 - 3.82 4.33 4.34 4.85 0..03 0..06 0..12 0..16 6.00 6.60 6.85 130 E2FU 1R. LSF35 295.60
Еслинеуказаноиное，Размерыприведенывмиллиметрах
РазмерКабельноговода Доступныетипырезьбc（ВозможенВыборДругойдлинырезьбы（Метрическаясистема）） ДиаметрСвинцовойоболочки“a” Наружный диаметр кабеля "В" Диапазон бронирования Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (кг)
Стандартно. Опция изборожденныйконус（x） Ступенчатый конус (W)
Метрическая ДлинаРезьбы（Метрической）“е” NPT ДлинаРезьбы（NPT）“е” NPT Мин。 Макс. Мин。 Макс. Мин。 Макс. Мин。 Макс. Макс. Макс. Размер Тип Суффиксдлязаказа
20s.16 M20 15.0 ½” 19.9 ¾" 3.1 7.8 6.1 13.1 0.3 1.0 0.8 1.25 24.0 26.4 72.5 20s.16 E2FU 1R. PVC04 0..16
20s. M20 15.0 ½” 19.9 ¾" 6.1 11 9.5 15.9 0.3 1.0 0.8 1.25 24.0 26.4 70.0 20s. E2FU 1R. PVC04 0..15
20. M20 15.0 ½” 19.9 ¾" 6.5 13.4 12.5 20..9 0.4 1.0 0.8 1.25 30.5 33.6 73.0 20. E2FU 1R. PVC06 0..21
25S M25 15.0 ¾” 20..2 1" 11.1 19.3 14.0 22.0 0.4 1.2 1.25 1.6 37.5 41.3. 89.0 25S E2FU 1R. PVC09 0.33
25 M25 15.0 ¾” 20..2 1" 11.1 19.3 18.2 26.2 0.4 1.2 1.25 1.6 37.5 41.3. 89.0 25 E2FU 1R. PVC09 0.33
32 M32 15.0 1” 25.0 1¼" 17.0 25.5 23.7 33.9 0.4 1.2 1.6 2.0 46.0 50.6 86.0 32 E2FU 1R. PVC11 0.43
40 M40 15.0 1¼” 25.6 1½" 22.0 31.2 27.9 40.4 0.4 1.6 1.6 2.0 55.0 60.5 90.0 40 E2FU 1R. PVC15 0.63
50S M50 15.0 1½” 26.1 2" 29.5 37.2 35.2 46.7 0.4 1.6 2.0 2.5 60.0 66.0 91.0 50S E2FU 1R. PVC18 0..76
50 M50 15.0 2” 26.9 2½“ 35.6 42.6 40.4 53.0 0.6 1.6 2.0 2.5 70.1 77.1 95.0 50 E2FU 1R. PVC21 0..95
63s. M63 15.0 2” 26.9 2½“ 40.1 48.5 45.6 59.4 0.6 1.6 2.0 2.5 75.0 82.5 102.0 63s. E2FU 1R. PVC23 1.35
63 M63 15.0 2½“ 39.9 3" 47.2 54.2 54.6 65.8 0.6 1.6 2.0 2.5 80.0 88.0 104.0 63 E2FU 1R. PVC25 1.35
75S M75 15.0 2½“ 39.9 3" 52.8 60.2 59.0 72.0 0.6 1.6 2.0 2.5 90.0 99.0 115.0 75S E2FU 1R. PVC28 2.12
75 M75 15.0 3” 41.5 3 ½" 59.1 65.2 66.7 78.4 0.6 1.6 2.5 3.0 100.0 110..0 117.0 75 E2FU 1R. PVC30 2.43
90 M90. 24.0 3 ½” 42.8 4" 66.6 77.1 76.2 90.3 0.8 1.6 3.15 4.0 114.3 125.4 147.0 90 E2FU 1R. PVC32 4.23
10.0. M10.0. 24.0 3 ½” 42.8 4" 76.0 88.1 86.1 10.1.4 0.8 1.6 3.15 4.0 123.0 135.3. 140.0 10.0. E2FU 1R. LSF33 4.47
115 M115 24.0 4" 44.0 5" 860. 94.1. 10.1.5 110..2 0.8 1.6 3.15 4.0 133.4 146.7 162.0 115 E2FU 1R. LSF34 6.22
130 M130 24.0 5" 46.8 - 97.0 110..1 110..2 123.2 0.8 1.6 3.15 4.0 152.4 167.6 174.0 130 E2FU 1R. LSF35 8.38
Еслинеуказаноиное，Размерыприведенывмиллиметрах
