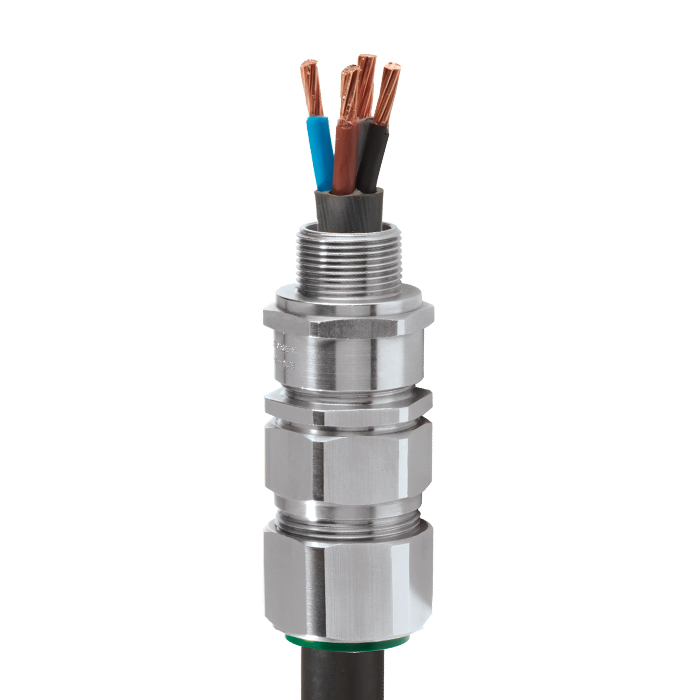

E1FX |EX EB，EX DB，EX NR，EX TA |Кабельный ввод для взрывоопасных средДля кабелей с оплеткой и стальной ленточной броней

Соответствующий международным стандартам взрывобезопасный кабельный ввод

• Технология крепления брони «металл к металлу»
•длявнутреннейинаружнойустановки
• Огнеупорное внутреннее уплотнение смещения
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
•УникальнаялинейкаostgПозволяетизбежатьперетяжки
• Разработан с целью предотвращения пластической деформации
•От-60˚C+130˚C
• Класс I, Зона 1, 21 и Зона 2, 22, Класс I, Раздел 2 ABCD
• Международная маркировка: IECEx, ATEX и cCSAus
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Примечание.Изборожденный конус (X) в большинстве случаев используется для проволочной оплетки (например, GSWB, TCWB), стальной ленточной брони (STA, DSTA) и алюминиевой ленточной брони (ASA). Эта технология также пригодна для однослойной проволочной брони (SWA), алюминиевой проволочной брони (AWA) и гибкой проволочной брони (PWA), если диапазон находится за пределами значений ступенчатого конуса (W).

Примечание. Размеры изборожденного конуса (X), представленные в таблице выбора кабельного ввода ниже, предназначены для бронированных кабелей с оплеткой с двойным витком. Изоляционная лента также может быть намотана в два слоя. Для кабелей, оснащенных однослойной броней, например, SWA, диапазон размера зажимаемого элемента должен соответствовать значению, указанному в таблице ниже.

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс В
Защита корпуса IK10-IEC 62262（20Дж），ТолькоЛатуньинержавешаясталь
Электрические характеристики* КатегорияB（КатегорияAприиспользованииКабелейсоплеткой，ИзоляционнойЛентойИлиКабелейСгибкойПроволочнойброней）
Сертификат взрывозащиты ATEX CML 18ATEX1324X那CML 18atex4316x.
Класс защиты II 2G, II 1D, Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da,
II 3G EX NR IIC GC，IM2 Ex db I Mb, Ex eb I Mb
Стандарты соответствия EN.60079-0,1,7,15,31
СертификатIecex. IECEx CML 18.0181X那Iecex SIM 14.0007x.
Класс защиты Ex DB IIC GB，EX EB IIC GB，EX NR IIC GC，EX TA IIIC DA，EX DB I MB，EX EB I MB
Стандарты соответствия IEC 60079-0,1,7,15,31
Сертификат cCSAus (20s16 - 90) 1310517
Класс защиты CSAus КлассII,Разд。2,ГруппыE, FиG,Класс三世,Типкорпуса 4X, Класс I, зона 1, AEx e II, AEx nR II
Класс защиты cCSA Классi，Разд。2，ГруппыA，B，CИD，КлассII，Разд。2，Группыe，fиg，классIII，ТипКорпуса4x，ex d iic，前EI，前NR II
Стандарты соответствия CAN/CSA-C22.2 № 0, 18, 25, 30, 94, 174, CAN/CSA-60079-0, 1, 7,
ANSI / UL 514BРед。5，ANSI / UL50Ред。11，ANSI / UL 2225Ред。4，UL60079-0，1,7
Сертификатеас（РанеегостР，КИБ） C-GB.A87.b.00487
укрсепро CU 19.0371X
Сертификат КСС 14-GA4BO-0257x
Сертификат CCOE / PESO (Индия) P444949.
2020322313002870
утверждение. TÜV 12.0618X
Соответствует требованиям RETIE 0.3866
MS-XPL21804 21.0010X
Одобрения，Полученныеотморскихведомств LRS: 01/00172 (E3)那DNV: E-13848那ABS：14-LD234401A-4-PDA
Аксессуары в комплекте (только 781E) Стандартно.— IP66 (IP67 и IP68 — по заказу)
Соответствие стандарту водонепроницаемости Опция DTS01:91 (для упрощения идентификации металлический ободок имеет белую цветовую маркировку) доступна по дополнительному запросу
Материал кабельных вводов Латунь, химически никелированная латунь, алюминий
Материал уплотнителя Безгалогенный термореактивный эластомер CMP SOLO серии LSF (малодымящий)
Тип кабеля Экранированный, с гибкой (EMC) проволочной оплеткой (например, CY/SY), с гибкой проволочной броней (PWA),

со стальной ленточной броней (STA), с проволочной оплеткой (например, SWB), с алюминиевой ленточной броней (ASA), бронированный кабель и кабель с

Зашитнойоболочкой.
Технология крепления брони Съемная коническая втулка и универсальное зажимное кольцо AnyWay
Технологияуплотнения. Внутреннее уплотнение смещения CMP и уникальная система внешнего уплотнения CMP LRS™ (уплотнение, выдерживающее большие нагрузки)
Области уплотнения Внутренняя подушка и внешняя оболочка кабеля

Примечание. *Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
(**) Для получения подробной информации о классах защиты от внешних воздействий см. разделОбеспечение герметичности

Certificates

Таблица выбора продукции

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

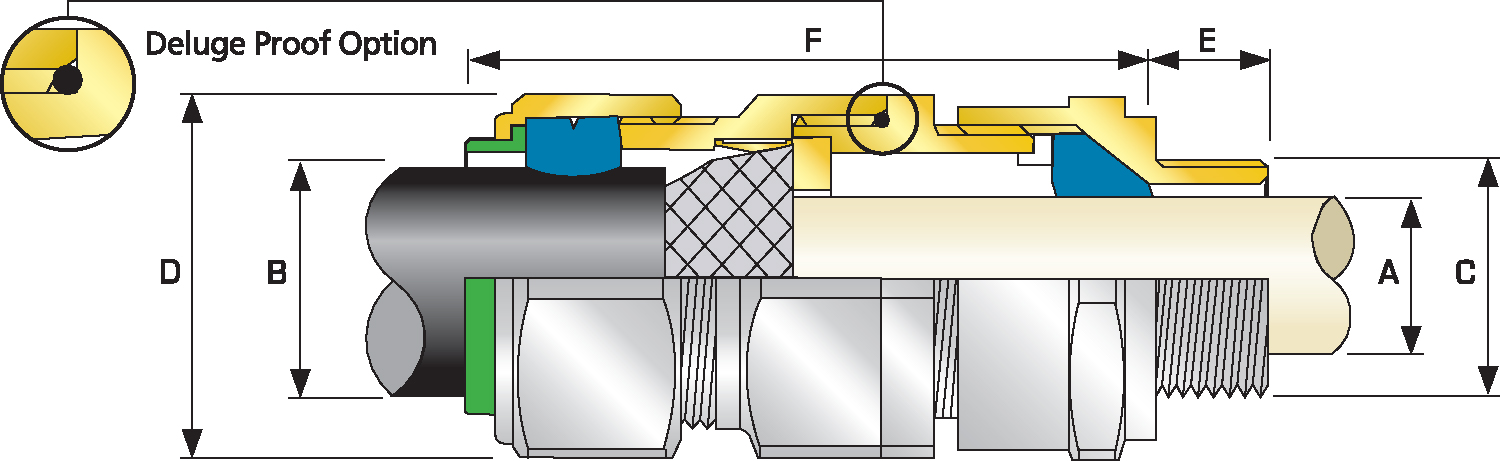

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

РазмерКабельноговода Доступныетипырезьбc（ВозможенВыборДругойдлинырезьбы（Метрическаясистема）） Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" Диапазон бронирования † изборожденный конус (X) Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (кг)
Стандартно. Опция
Метрическая ДлинаРезьбы（Метрической）“е” NPT ДлинаРезьбы（NPT）“е” NPT Мин。 Макс. Мин。 Макс. Мин。 Макс. Макс. Макс. Размер Тип Суффиксдлязаказа
20s.16 M20 0..59 ½” 0..78 ¾" 0..12 0.34 0..24 0..52 0..01 0..04 0..94 1.04 2.85 20s.16 E1FX 1R. PVC04 5.64
20s. M20 0..59 ½” 0..78 ¾" 0..24 0.46 0.37 0.63 0..01 0..04 0..94 1.04 2.76 20s. E1FX 1R. PVC04 5.29
20. M20 0..59 ½” 0..78 ¾" 0..26 0..55 0.49 0.82 0..02 0..04 1.20 1.32 2.87 20. E1FX 1R. PVC06 7.41
25S M25 0..59 ¾” 0.80. 1" 0.44 0..78 0..55 0.87 0..02 0..05 1.48 1.63 3.50 25S E1FX 1R. PVC09 11.64
25 M25 0..59 ¾” 0.80. 1" 0.44 0..78 0..72 1.03 0..02 0..05 1.48 1.63 3.50 25 E1FX 1R. PVC09 11.64
32 M32 0..59 1” 0..98 1¼" 0.67 1.03 0..93 1.33 0..02 0..05 1.81 1.99 3.39 32 E1FX 1R. PVC11 15.17
40 M40 0..59 1¼” 1.01 1½" 0.87 1.26 1.10 1.59 0..02 0..06 2.17 2.38 3.54 40 E1FX 1R. PVC15 21.87
50S M50 0..59 1½” 1.03 2" 1.16 1.5 1.39 1.84 0..02 0..06 2.36 2.60 3.58 50S E1FX 1R. PVC18 26.46
50 M50 0..59 2” 1.06 2½“ 1.40 1.73 1.59 2.09 0..02 0..06 2.76 3.04 3.74 50 E1FX 1R. PVC21 33.51
63s. M63 0..59 2” 1.06 2½“ 1.58 1.96 1.80 2.34 0..02 0..06 2.95 3.25 4.02 63s. E1FX 1R. PVC23 47.27
63 M63 0..59 2½“ 1.57 3" 1.86 2.20 2.15 2.59 0..02 0..06 3.15 3.46 4.09 63 E1FX 1R. PVC25 47.27
75S M75 0..59 2½“ 1.57 3" 2.08 2.44 2.32 2.83 0..02 0..06 3.54 3.90 4.53 75S E1FX 1R. PVC28 74.43
75 M75 0..59 3” 1.63 3 ½" 2.33 2.67 2.63 3.09 0..02 0..06 3.94 4.33 4.61 75 E1FX 1R. PVC30 85.36
90 M90. 0..94 3 ½” 1.69 4" 2.62 3.09 3.00 3.56 0..03 0..06 4.50 4.94 5.79 90 E1FX 1R. PVC32 148.5
10.0. M100 0..94 3 ½” 1.69 4" 2.99 3.58 3.39 3.99 0..03 0..06 4.84 5.33 5.51 10.0. E1FX 1R. LSF33 156.97
115 M115 0..94 4" 1.73 5" 3.39 3.85 4.00 4.34 0..03 0..06 5.25 5.78 6.38 115 E1FX 1R. LSF34 218.35
130 M130 0..94 5" 1.84 - 3.82 4.52 4.34 4.85 0..03 0..06 6.00 6.60 6.85 130 E1FX 1R. LSF35 294.19
Еслинеуказаноиное，Размерыприведенывмиллиметрах
РазмерКабельноговода Доступныетипырезьбc（ВозможенВыборДругойдлинырезьбы（Метрическаясистема）） Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" Диапазон бронирования † изборожденный конус (X) Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (кг)
Стандартно. Опция
Метрическая ДлинаРезьбы（Метрической）“е” NPT ДлинаРезьбы（NPT）“е” NPT Мин。 Макс. Мин。 Макс. Мин。 Макс. Макс. Макс. Размер Тип Суффиксдлязаказа
20s.16 M20 15.0 ½” 19.9 ¾" 3.1 8.6 6.1 13.1 0.3 1.0 24.0 26.4 72.5 20s.16 E1FX 1R. PVC04 0..16
20s. M20 15.0 ½” 19.9 ¾" 6.1 11.6 9.5 15.9 0.3 1.0 24.0 26.4 70.0 20s. E1FX 1R. PVC04 0..15
20. M20 15.0 ½” 19.9 ¾" 6.5 13.9 12.5 20..9 0.4 1.0 30.5 33.6 73.0 20. E1FX 1R. PVC06 0..21
25S M25 15.0 ¾” 20..2 1" 11.1 19.9 14.0 22.0 0.4 1.2 37.5 41.3. 89.0 25S E1FX 1R. PVC09 0.33
25 M25 15.0 ¾” 20..2 1" 11.1 19.9 18.2 26.2 0.4 1.2 37.5 41.3. 89.0 25 E1FX 1R. PVC09 0.33
32 M32 15.0 1” 25.0 1¼" 17.0 26.2 23.7 33.9 0.4 1.2 46.0 50.6 86.0 32 E1FX 1R. PVC11 0.43
40 M40 15.0 1¼” 25.6 1½" 22.0 32.1 27.9 40.4 0.4 1.6 55.0 60.5 90.0 40 E1FX 1R. PVC15 0.62
50S M50 15.0 1½” 26.1 2" 29.5 38.1 35.2 46.7 0.4 1.6 60.0 66.0 91.0 50S E1FX 1R. PVC18 0..75
50 M50 15.0 2” 26.9 2½“ 35.6 44.0 40.4 53.0 0.6 1.6 70.1 77.1 95.0 50 E1FX 1R. PVC21 0..95
63s. M63 15.0 2” 26.9 2½“ 40.1 49.9 45.6 59.4 0.6 1.6 75.0 82.5 102.0 63s. E1FX 1R. PVC23 1.34
63 M63 15.0 2½“ 39.9 3" 47.2 55.9 54.6 65.8 0.6 1.6 80.0 88.0 104.0 63 E1FX 1R. PVC25 1.34
75S M75 15.0 2½“ 39.9 3" 52.8 61.9 59.0 72.0 0.6 1.6 90.0 99.0 115.0 75S E1FX 1R. PVC28 2.11
75 M75 15.0 3” 41.5 3 ½" 59.1 67.9 66.7 78.4 0.6 1.6 100.0 110..0 117.0 75 E1FX 1R. PVC30 2.42
90 M90. 24.0 3 ½” 42.8 4" 66.6 78.6 76.2. 90.3 0.8 1.6 114.3 125.4 147.0 90 E1FX 1R. PVC32 4.21
10.0. M100 24.0 3 ½” 42.8 4" 76.0 90.9 86.1 10.1.4 0.8 1.6 123.0 135.3. 140.0 10.0. E1FX 1R. LSF33 4.45
115 M115 24.0 4" 44.0 5" 86.0 97.9 10.1.5 110..2 0.8 1.6 133.4 146.7 162.0 115 E1FX 1R. LSF34 6.19
130 M130 24.0 5" 46.8 - 97.0 114.9 110..2 123.2 0.8 1.6 152.4 167.6 174.0 130 E1FX 1R. LSF35 8.34
Еслинеуказаноиное，Размерыприведенывмиллиметрах
