E1FU.|EXE文件b, Ex db, Ex nR, Ex ta | Кабельный ввод для взрывоопасных средДля всех типов бронированных кабелей

Соответствушиймеждународнымстандартамвзрывобезопасныйкабельныйвод

•ТехнологияКрепленияБрони«МеталлКМеталлу»
•длявнутреннейинаружнойустановки
•Огнеупорноевнутреннееуплотнениесмешения
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
•УникальнаялинейкаostgПозволяетизбежатьперетяжки
•РазработанСцельюПредотврашенияПластическойдеформации
•От-60˚C+130˚C
• Международная маркировка: IECEx, ATEX и cCSAus
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Примечание。†Изборожденныйконус（X）вбольшинствеслучаевиспользуетсядляпроволочнойоплетки（например，GSWB，TCWB），стальнойленточнойброни（STA，DSTA）иалюминиевойленточнойброни（ASA）。Этатехнологиятакжепригоднадляоднослойнойпроволочнойброни（SWA），алюминиевойпроволочнойброни（AWA）игибкойпроволочнойброни（PWA），еслидиапазоннаходитсязапределамизначенийступенчатогоконуса（W）。

Примечание。Размерыизборожденногоконуса（X），представленныевтаблицевыборакабельноговводаниже，предназначеныдлябронированныхкабелейсоплеткойсдвойнымвитком。Изоляционнаялентатакжеможетбытьнамотанаваслоя。Длякабелей，Оснашенныходним
СлоемБрони，Например，Swa，ДиапазонРазмеровЗажимаемогоэлементадолженсоответствоватьзначению，Указанномувтаблицениже。

Технология ступенчатого (W) конуса подходит для кабелей с однослойной проволочной броней (SWA) и кабелей с алюминиевой проволочной броней (AWA).

Технические стандарты BS 6121.:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10-IEC 62262（20Дж），ТолькоЛатуньинержавешаясталь
электрическиехарактеристики* КатегорияB（КатегорияAприиспользованииКабелейсоплеткой，ИзоляционнойЛентойИлиКабелейСгибкойПроволочнойброней）
Сертификат взрывозащиты ATEX CML 18ATEX1324X那CML 18atex4316x.
Класс защиты 二2 g, 2 1 d, db IIC Gb,交货前eb IIC Gb, ta二世IC Da
II 3G EX NR IIC GC，IM2 EX DB I MB，EX EB I MB
Стандартысоответствия. EN 60079-0,1,7,15,31
СертификатIecex. IECEx CML 18.0181X那Iecex SIM 14.0007x.
Класс защиты Ex DB IIC GB，EX EB IIC GB，EX NR IIC GC，EX TA IIIC DA，EX DB I MB，EX EB I MB
Стандартысоответствия. IEC 60079-0,1,7,15,31
Сертификат cCSAus (20s16 - 90) 1310517
Класс защиты CSAus КлассII，Разд。2那Группы E, F и G, Класс III, Тип корпуса 4X, Класс I, зона 1, AEx e II, AEx nR II
КласссзашитыCCSA. Классi，Разд。2那Группы A, B, C и D, Класс II, Разд. 2, Группы E, F и G, Класс III, Тип корпуса 4X, Ex d IIC, Ex e II, Ex nR II
Стандартысоответствия. CAN/CSA-C22.2 № 0, 18, 25, 30, 94, 174, CAN/CSA-E60079-0, 1, 7,
ANSI / UL 514BРед。5，ANSI / UL50Ред。11，ANSI / UL 2225Ред。4，UL60079-0，1,7
Сертификатеас（РанеегостР，КИБ） TC RU C-GB.AA87.B.00487
укрсепро UA.TR.047.c.0644-15
СертификатКсс. 14-GA4BO-0257x
2020322313002870
Сертификат CCOE / PESO (Индия) P444949
утверждение. TÜV12.0618x.
Соответствуеттребованиямretie. 0.3866
MS-XPL21804 21.0010X
Одобрения，Полученныеотморскихведомств LRS：01/00173那DNV：Tae00000Y.那ABS：14-LD234401A-4-PDA那BV.: 43180/A1BV
Стандартно - IP66（IP67ИIP68*** - Позаказу）
Соответствиестандартуводонепроницаемости. Опция DTS01:91 (для упрощения идентификации металлический ободок имеет белую цветовую маркировку) доступна по дополнительному запросу
Материал кабельных вводов Латунь, химически никелированная латунь, алюминий
Материал уплотнителя Безгалогенныйтермореактивныйэластомерcmpsoloсерииlsf（Малодымяший）
Тип кабеля С однослойной проволочной броней (SWA), с алюминиевой проволочной броней (AWA), со стальной ленточной броней (STA), с

проволочной оплеткой (например, SWB), с алюминиевой ленточной броней (ASA), с гибкой проволочной броней (PWA),

экранированный, с гибкой (EMC) проволочной оплеткой (например, CY/SY), бронированный кабель и кабель с защитной оболочкой
Технология крепления брони Двухсторонняя коническая втулка и универсальное зажимное кольцо AnyWay
Технологияуплотнения. ВнутреннееуплотнениеСмешенияCMPИУникальнаясистемавнегоУплотненияCMPLRS™（Уплотнение，Выдерживающебольшиенагрузки）
Областиуплотнения. Внутренняяподушкаивнешняяоболочкакабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
**При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.
***Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

证书

таблицавыборапродукции.

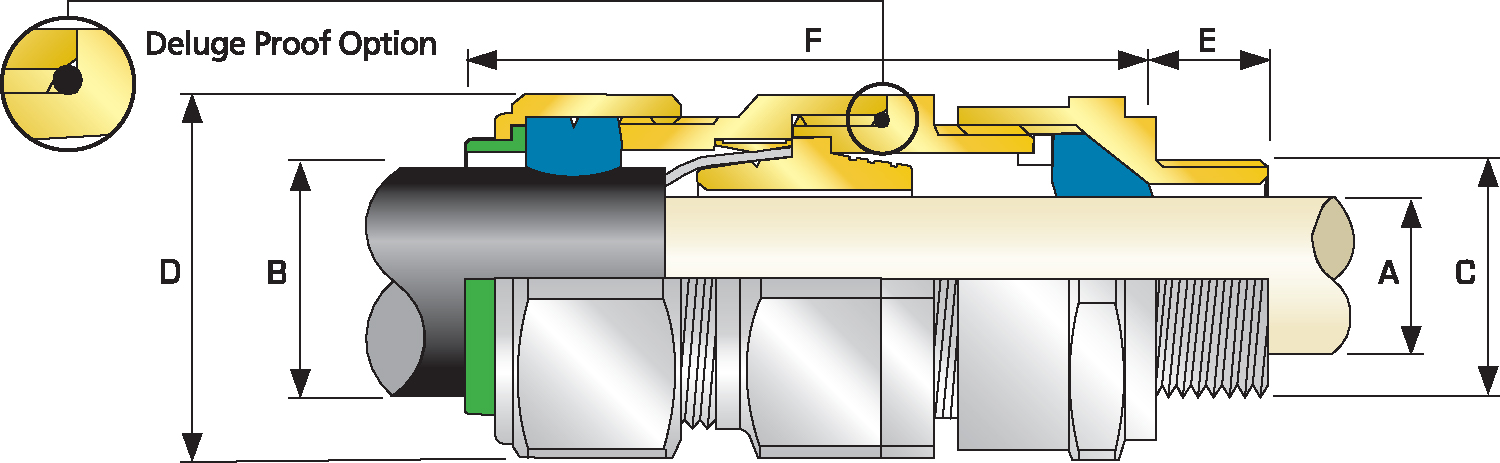

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

РазмерКабельноговода Доступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система)) Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" ДиапазонБронирования. Расстояние между противоположными гранями "D" Расстояние между противоположными углами " D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (кг)
Стандартно. Опция изборожденныйконус（x） Ступенчатый конус (W)
Метрическая. ДлинаРезьбы（Метрической）“е” NPT ДлинаРезьбы（NPT）“е” NPT Мин。 Макс。 Мин。 Макс。 Мин。 Макс。 Мин。 Макс。 Макс。 Макс。 Размер Тип Суффиксдлязаказа
20S16 M20 0.59 ½” 0.78 ¾" 0.12 0.34 0.24 0.52 0.01 0.04 0.03 0.05 0.94 1.04 2.85 20S16 E1FU. 1RA PVC04 5.64
20s. M20 0.59 ½” 0.78 ¾" 0.24 0.46 0.37 0.63 0.01 0.04 0.03 0.05 0.94 1.04 2.76 20s. E1FU. 1RA PVC04 5.29
20. M20 0.59 ½” 0.78 ¾" 0.26 0.55 0.49 0.82 0.02 0.04 0.03 0.05 1.20 1.32 2.87 20. E1FU. 1RA PVC06. 7.41
25.S M25 0.59 ¾” 0.80 1“ 0.44 0.78 0.55 0.87 0.02 0.05 0.05 0.06 1.48 1.63 3.50 25.S E1FU. 1RA PVC09. 11.64
25. M25 0.59 ¾” 0.80 1“ 0.44 0.78 0.72 1.03 0.02 0.05 0.05 0.06 1.48 1.63 3.50 25. E1FU. 1RA PVC09. 11.64
32. M32 0.59 1“ 0.98 1¼“ 0.67 1.03 0.93 1.33 0.02 0.05 0.06 0.08 1.81 1.99 3.39 32. E1FU. 1RA PVC11. 15.17
40 M40 0.59 1¼“ 1.01 1½“ 0.87 1.26 1.10 1.59 0.02 0.06 0.06 0.08 2.17 2.38 3.54 40 E1FU. 1RA PVC15. 21.87
50年代 M50 0.59 1½“ 1.03 2“ 1.16 1.50 1.39 1.84 0.02 0.06 0.08 0.10 2.36 2.60 3.58 50年代 E1FU. 1RA PVC18. 26.46
50. M50 0.59 2“ 1.06 2½“ 1.40 1.73 1.59 2.09 0.02 0.06 0.08 0.10 2.76 3.04 3.74 50. E1FU. 1RA PVC21. 33.51
63s. M63 0.59 2“ 1.06 2½“ 1.58 1.96 1.8 2.34 0.02 0.06 0.08 0.10 2.95 3.25 4.02 63s. E1FU. 1RA PVC23. 47.27
63 M63 0.59 2½“ 1.57 3“ 1.86 2.20 2.15 2.59 0.02 0.06 0.08 0.10 3.15 3.46 4.09 63 E1FU. 1RA PVC25. 47.27
75年代 M75 0.59 2½“ 1.57 3“ 2.08 2.44 2.32 2.83 0.02 0.06 0.08 0.10 3.54 3.90 4.53 75年代 E1FU. 1RA PVC28 74.43
75 M75 0.59 3“ 1.63 3½“ 2.33 2.67 2.63 3.09 0.02 0.06 0.1 0.12 3.94 4.33 4.61 75 E1FU. 1RA PVC30. 85.36
90 M90. 0.94 3½“ 1.69 4“ 2.62 3.09 3.00 3.56 0.03 0.06 0.12 0.16 4.50 4.94 5.79 90 E1FU. 1RA PVC32 148.50
100. M100 0.94 3½“ 1.69 4“ 2.99 3.58 3.39 3.99 0.03 0.06 0.12 0.16 4.84 5.33 5.51 100. E1FU. 1RA LSF33. 156.97
115. M115. 0.94 4“ 1.73 5“ 3.39 3.85 4.00 4.34 0.03 0.06 0.12 0.16 5.25 5.78 6.38 115. E1FU. 1RA LSF34. 218.35.
130. M130 0.94 5“ 1.84 - 3.82 4.52 4.34 4.85 0.03 0.06 0.12 0.16 6.00 6.60 6.85 130. E1FU. 1RA LSF35. 294.19
Еслинеуказаноиное，Размерыприведенывдюймах
РазмерКабельноговода Доступныетипырезьбc（ВозможенВыборДругойдлинырезьбы（Метрическаясистема）） Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" ДиапазонБронирования. Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (кг)
Стандартно. Опция изборожденныйконус（x） Ступенчатый конус (W)
Метрическая. ДлинаРезьбы（Метрической）“е” NPT ДлинаРезьбы（NPT）“е” NPT Мин。 Макс。 Мин。 Макс。 Мин。 Макс。 Мин。 Макс。 Макс。 Макс。 Размер Тип Суффиксдлязаказа
20S16 M20 15.0 ½" 19.9 ¾" 3.1 8.6 6.1 13.1 0.3 1.0 0.8 1.25 24.0 26.4 72.5 20S16 E1FU. 1RA PVC04 0.16
20s. M20 15.0 ½" 19.9 ¾" 6.1 11.6 9.5 15.9 0.3 1.0 0.8 1.25 24.0 26.4 70.0 20s. E1FU. 1RA PVC04 0.15
20. M20 15.0 ½" 19.9 ¾" 6.5 13.9 12.5 20.9 0.4 1.0 0.8 1.25 30.5 33.6 73.0 20. E1FU. 1RA PVC06. 0.21
25.S M25 15.0 ¾" 20.2 1“ 11.1 19.9 14.0 22.0 0.4 1.2 1.25 1.6 37.5 41.3. 89.0 25.S E1FU. 1RA PVC09. 0.33
25. M25 15.0 ¾" 20.2 1“ 11.1 19.9 18.2 26.2 0.4 1.2 1.25 1.6 37.5 41.3. 89.0 25. E1FU. 1RA PVC09. 0.33
32. M32 15.0 1“ 25..0 1¼“ 17.0 26.2 23.7 33.9 0.4 1.2 1.6 2.0 46.0 50.6 86.0 32. E1FU. 1RA PVC11. 0.43
40 M40 15.0 1¼“ 25..6 1½“ 22.0 32.1 27.9 40.4 0.4 1.6 1.6 2.0 55.0 60.5 90.0 40 E1FU. 1RA PVC15. 0.62
50年代 M50 15.0 1½“ 26.1 2“ 29.5 38.1 35.2 46.7 0.4 1.6 2.0 2.5 60.0 66.0 91.0 50年代 E1FU. 1RA PVC18. 0.75
50. M50 15.0 2“ 26.9 2½“ 35.6 44.0 40.4 53.0 0.6 1.6 2.0 2.5 70.1 77.1. 95.0 50. E1FU. 1RA PVC21. 0.95
63s. M63 15.0 2“ 26.9 2½“ 40.1 49.9 45.6 59.4 0.6 1.6 2.0 2.5 75.0 82.5 102.0 63s. E1FU. 1RA PVC23. 1.34
63 M63 15.0 2½“ 39.9 3“ 47.2 55.9 54.6 65.8 0.6 1.6 2.0 2.5 80.0 88.0 104.0 63 E1FU. 1RA PVC25. 1.34
75年代 M75 15.0 2½“ 39.9 3“ 52.8 61.9 59.0 72.0 0.6 1.6 2.0 2.5 90.0 99.0 115.0 75年代 E1FU. 1RA PVC28 2.11
75 M75 15.0 3“ 41.5 3½“ 59.1 67.9 66.7 78.4 0.6 1.6 2.5 3.0 100.0 110.0 117.0 75 E1FU. 1RA PVC30. 2.42
90 M90. 24.0 3½“ 42.8 4“ 66.6 78.6 76.2. 90.3 0.8 1.6 3.15 4.0 114.3 125.4 147.0 90 E1FU. 1RA PVC32 4.21
100. M100 24.0 3½“ 42.8 4“ 76.0 90.9 86.1. 101.4 0.8 1.6 3.15 4.0 123.0 135.3. 140.0 100. E1FU. 1RA LSF33. 4.45
115. M115. 24.0 4“ 44.0 5“ 86.0 97.9 101.5 110.2 0.8 1.6 3.15 4.0 133.4 146.7 162.0 115. E1FU. 1RA LSF34. 6.19
130. M130 24.0 5“ 46.8 - 97.0 114.9 110.2 123.2. 0.8 1.6 3.15 4.0 152.4 167.6 174.0 130. E1FU. 1RA LSF35. 8.34
Еслинеуказаноиное，Размерыприведенывмиллиметрах
