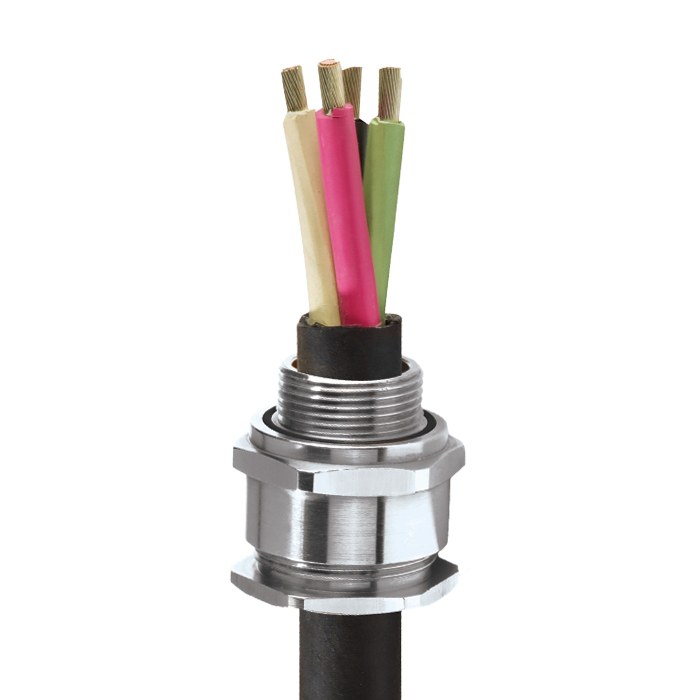

A2E |EX EB,EX NR,EX TA |КабельныйводдлявзрывоопасныхсредДля всех типов небронированных кабелей и кабелей с оплеткой и проволочной броней

Соответствующий международным стандартам и классу Ex e взрывобезопасный кабельный ввод

• Для размеров 32 и более длина резьбы составляет 10 мм
• Огнеупорное уплотнение смещения
• Защита от влаги
• От -60 ˚C до +130 ˚C
• Международная маркировка: IECEx и ATEXX

Примечание.Сушествуютразмерныеограничения。ПриподбореаксессуаровДляразмеров90ИБолееобратитесьвКомпаниюCMP

Технические стандарты BS 6121.:Часть 1:1989, IEC 62444, EN 62444
Механическиехарактеристики* Ударная прочность = Уровень 8, Крепление = Класс В
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Сертификат взрывозащиты ATEX CML 18ATEX1321X,CML 18ATEX4313X
Класс защиты II 2G Ex eb IIC Gb, II 1D Ex ta IIIC Da
II 3G Ex nR IIC Gc
Стандартысоответствия. en 60079-0,7,31.
Сертификат IECEx IECEx CML 18.0179X,IECEx SIM 14.0006
Класс защиты EX EB IIC GB, Ex ta IIIC Da, Ex nR IIC Gc
Стандартысоответствия. IEC 60079-0,7,31
Сертификат ЕАС (ранее ГОСТ Р, К и Б) TC RU C-GB.AA87.B.00487
СертификатКсс. 13_GA4BO_0749X,13_ga4bo_0750x.,14_ga4bo_0251x.
2020322313002951
Утверждение INMETRO TÜV12.0619X.
СертификатCCoE/ PESO(Индия) P333688
IA S-XPL21804 21.0008x
Одобрения, полученные от морских ведомств LRS:01/00172(E4),DNV: TAE000000Y,ABS: 01-LD234401B/2-PDA,BV:43180 / A1BV
IP66, IP67 и IP68
Соответствие стандарту водонепроницаемости DTS01 : 91
Материал кабельных вводов Латунь,имическиникелированнаялатунь,Нержавешаясталь,Алюминий
МатериалУплотнителя. Безгалогенныйтермореактивныйэластомерcmpsoloсерииlsf(Малодымяший)
Тип кабеля Небронированный и с проволочной оплеткой при заделке внутри корпуса
Технология уплотнения Уникальная концепция уплотнения смещения CMP
Области уплотнения Внешняя оболочка кабеля

*механическиеиэлектрическиехарактеристикисоответствуютIec62444和62444。
**прииспользованииАксессуаровCMPДляустановки。Для получения дополнительной информации обратитесь к разделу применения уплотнения.
*** Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

Нажмитездесь.чтобы ознакомиться с технической иллюстрацией

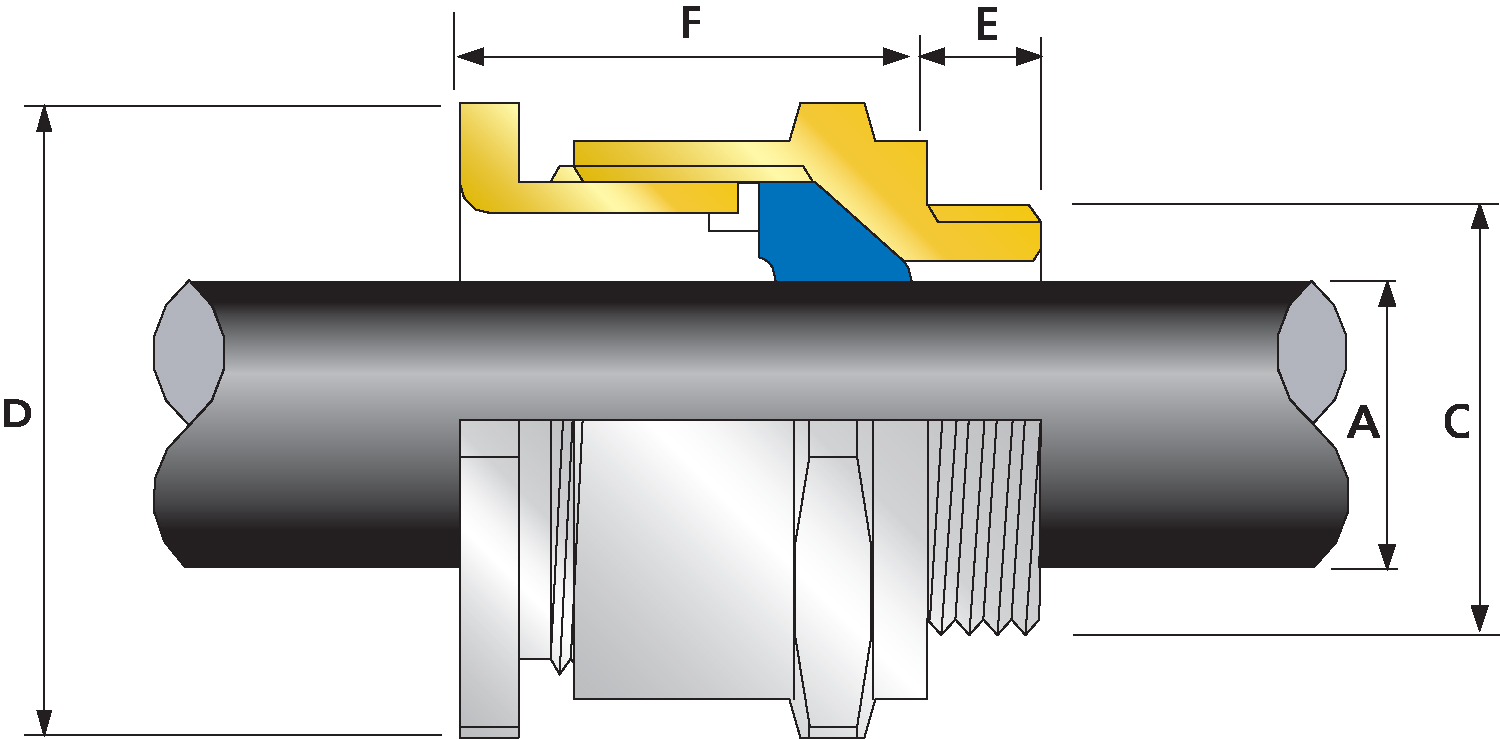

Техническая иллюстрация

Нажмитездесь.чтобы просмотреть информацию о заказе

Размер кабельного ввода Доступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система)) Наружный диаметр кабеля "А" Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" Длина выступа "F" ОбщийКодзаказа(Латунь,Метрическаясистема) Защитный кожух Вес кабельного ввода (унции)
Стандартно Опция
Метрическая Длина резьбы (метрической) "Е" n Длина резьбы (NPT) "Е" n Мин. Макс。 Макс。 Макс。 Размер Тип Суффикс для заказа
16. M16 0.39 - - - 0.13 0.34 0.94 1.04 1.13 16. A2E 1RA PVC02 2.12
20.S16 M20 0.39 ½“ 0.78 ¾“ 0.13 0.34 0.94 1.04 1.04 20.S16 A2E 1RA PVC04 2.47
20.S M20 0.39 ½“ 0.78 ¾“ 0.24 0.46 0.94 1.04 1.02 20.S A2E 1RA PVC04 2.12
20. M20 0.39 ½“ 0.78 ¾“ 0.26 0.55 1.06 1.17 1.09 20. A2E 1RA PVC05 2.47
25. M25 0.39 ¾“ 0.80 1“ 0.44 0.79 1.42 1.56 1.43 25. A2E 1RA PVC09 4.59
32. M32. 0.39 1“ 0.98 1 ¼" 0.67 1.04 1.61 1.78 1.38 32. A2E 1RA PVC10 5.29
40 M40 0.59 1 ¼” 1.01 1 ½" 0.93 1.27 1.97 2.17 1.38 40 A2E 1RA PVC13 7.05
50.S M50 0.59 1 ½” 1.03 2“ 1.22 1.50 2.17 2.38 1.30 50.S A2E 1RA PVC15. 9.17
50. M50 0.59 2“ 1.06 2 ½" 1.40 1.73 2.36 2.60 1.47 50. A2E 1RA PVC18. 9.52
63.S M63. 0.59 2“ 1.06 2 ½" 1.63 1.96 2.78 3.06 1.32 63.S A2E 1RA PVC21 15.17
63. M63. 0.59 2 ½” 1.57 3“ 1.86 2.2 2.95 3.25 1.43 63. A2E 1RA PVC23 14.11
75.S M75. 0.59 2 ½” 1.57 3“ 2.13 2.44 3.31 3.64 1.34 75.S A2E 1RA PVC24 18.34
75. M75. 0.59 3“ 1.63 3½“ 2.41 2.67 3.31 3.64 1.61 75. A2E 1RA PVC26 17.64
90. M90 0.94 3½“ 1.69 4“ 2.62 3.15 4.25 4.68 2.37 90. A2E 1RA PVC31 56.44
100. M100. 0.94 3½“ 1.69 4“ 2.99 3.58 4.84 5.33 2.25 100. A2E 1RA LSF33. 62.79
115. M115. 0.94 4“ 1.73 5“ 3.39 3.85 5.25 5.78 2.65 115. A2E 1RA LSF34. 94.18
130. M130. 0.94 5“ 1.84 - 3.82 4.52 6.00 6.60 2.94 130. A2E 1RA LSF35. 134.04
Если не указано иное, размеры приведены в дюймах
Размер кабельного ввода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Наружный диаметр кабеля "А" Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" Длина выступа "F" ОбщийКодзаказа(Латунь,Метрическаясистема) Защитный кожух Вес кабельного ввода (кг)
Стандартно Опция
Метрическая Длина резьбы (метрической) "Е" n Длина резьбы (NPT) "Е" n Мин. Макс。 Макс。 Макс。 Размер Тип Суффикс для заказа
16. M16 10.0 - - - 3.2 8.7 24.0 26.4 28.6 16. A2E 1RA PVC02 0.06
20.S16 M20 10.0 ½“ 19.9 ¾“ 3.2 8.7 24.0 26.4 26.3 20.S16 A2E 1RA PVC04 0.07
20.S M20 10.0 ½“ 19.9 ¾“ 6.1 11.7 24.0 26.4 26.0 20.S A2E 1RA PVC04 0.06
20. M20 10.0 ½“ 19.9 ¾“ 6.5 14.0 27.0 29.7 27.7 20. A2E 1RA PVC05 0.07
25. M25 10.0 ¾“ 20..2 1“ 11.1 20..0 36.0 39.6 36.3. 25. A2E 1RA PVC09 0.13
32. M32. 10.0 1“ 25.0 1 ¼" 17.0 26.3 41.0 45.1 35.1 32. A2E 1RA PVC10 0.15
40 M40 15.0 1 ¼” 25.6 1 ½" 23.5 32..2 50..0 55.0 35.1 40 A2E 1RA PVC13 0.20
50.S M50 15.0 1 ½” 26.1 2“ 31.0 38.2 55.0 60.5 33.0 50.S A2E 1RA PVC15. 0.26
50. M50 15.0 2“ 26.9 2 ½" 35.6 44.0 60.0 66.0 37.3 50. A2E 1RA PVC18. 0.27
63.S M63. 15.0 2“ 26.9 2 ½" 41.5 49.9 70.5 77.6 33.5 63.S A2E 1RA PVC21 0.43
63. M63. 15.0 2 ½” 39.9 3“ 47.2 55.9 75..0 82.5 36.2. 63. A2E 1RA PVC23 0.40
75.S M75. 15.0 2 ½” 39.9 3“ 54.0 61.9 84.0 92.4 34.1. 75.S A2E 1RA PVC24 0.52
75. M75. 15.0 3“ 41.5 3½“ 61.1 67.9 84.0 92.4 40.9 75. A2E 1RA PVC26 0.50
90. M90 24.0 3½“ 42.8 4“ 66.6 79.9 108.0 118.8 60.3 90. A2E 1RA PVC31 1.60
100. M100. 24.0 3½“ 42.8 4“ 76.0 91.0 123.0 135.3 57.2 100. A2E 1RA LSF33. 1.78
115. M115. 24.0 4“ 44.0 5“ 86.0 97.9 133.4 146.7 67.3 115. A2E 1RA LSF34. 2.67
130. M130. 24.0 5“ 46.8 - 97.0 114.9 152.4 16.7.6 74.7 130. A2E 1RA LSF35. 3.80
Если не указано иное, размеры приведены в миллиметрах
