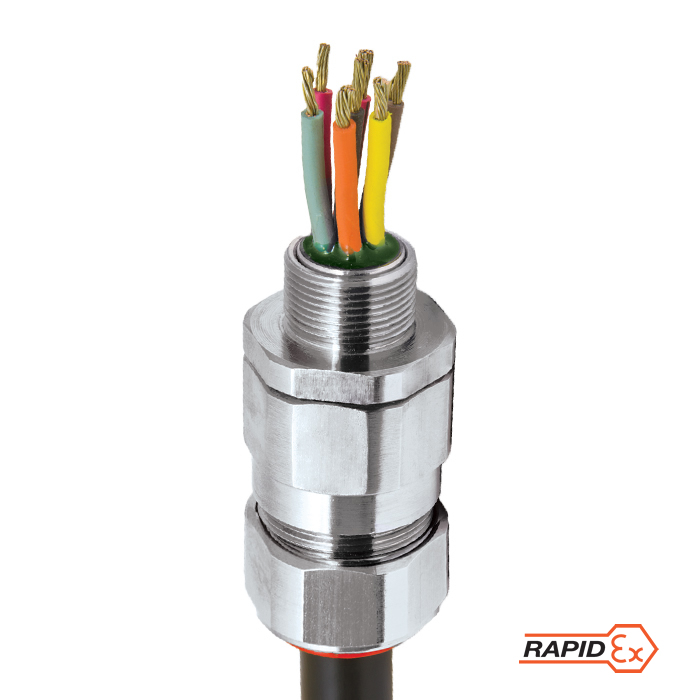

PX2KXREX-US |Классi，Ред。1и2 |AEX E，AEX D，AEX NR，AEX TA |Защитный кабельный ввод для опасных средДля всех видов кабелей с сетчатой и ленточной бронёй

Защитный кабельный ввод, соответствующий международным стандартам, классифицированный как пригодный для эксплуатации во взрывоопасных зонах

• Жидкая заливная система уплотнения RapidEx
— Повышает надежность, снижает риск
— Снижает трудозатраты
- СнижаетРасходы.
• Технология крепления брони «металл к металлу»
•длявнутреннейинаружнойустановки
• Внутреннее уплотнение для защиты от попадания влаги
• Отключаемый, муфтовая конструкция
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
•УникальнаялинейкаostgПозволяетизбежатьперетяжки
•76°F至185°F / -60°C至+ 85°C
• Международная маркировка cCSAus, IECEx и ATEX
• Проведены испытания на соответствие требованиям электромагнитной совместимости
•Стандартноизготавливаетсяизникелированнойлатунииимеетрезьбуnpt

Изборожденныйконус（X）вбольшинствеслучаевиспользуетсядляпроволочнойоплетки（например，GSWB，TCWB），стальнойленточнойброни（STA，DSTA）иалюминиевойленточнойброни（ASA）。Этатехнологиятакжепригоднадляоднослойнойпроволочнойброни（SWA），алюминиевойпроволочнойброни（AWA）игибкойпроволочнойброни（PWA），еслидиапазоннаходитсязапределамизначенийступенчатогоконуса（W）。

Размерыизборожденногоконуса（X），представленныевтаблицевыборакабельноговводаниже，предназначеныдлябронированныхкабелейсоплеткойсдвойнымвитком。Изоляционнаялентатакжеможетбытьнамотанаваслоя。длякабелейсоднослойнойброней，Например，swa，диапазонразмеразажимаемогоэлементадолженсоответствоватьзначению，Указанномувтаблицениже。

Выданные патенты: DE 2287986, ES 2287986, FR 2287986, IT 2287986, NL 2287986, NO 2287986, TR 2287986, AU 2010284848, AU 2014274614, CA 2771713, GB 2485114, MY 153846, SG 178839, US 8872027, US 9484133, US 9774178

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механическиехарактеристики* Ударнаяпрочность=уровень8，Крепление=Классd
Защита корпуса IK10-IEC 62262（20Дж），ТолькоЛатуньинержавешаясталь
Электрические характеристики* КатегорияB（КатегорияAприиспользованииКабелейсоплеткой，ИзоляционнойЛентойИлиКабелейСгибкойПроволочнойброней）
Сертификат взрывозащиты ATEX CML 18ATEX1325X那CML 18atex4317x.
Класс защиты II 2G, II 1D, Ex db IIC, Ex eb IIC Gb, Ex ta IIIC Da
II 3G EX NR IIC GC，IM2 Ex db I Mb, Ex eb I Mb
Стандарты соответствия EN.60079-0,1,7,15,31
СертификатIecex. IECEx CML 18.0182X
Класс защиты Ex DB IIC GB，EX EB IIC GB，EX NR IIC GC，EX TA IIIC DA，EX DB I MB，EX EB I MB
Стандарты соответствия IEC 60079-0,1,7,15,31
Сертификат cCSAus (20s16 - 90) 2288626
Класс защиты CSAus*** Классi，Разд。1,2группыA，B，CИD;КлассII，Разд。1,2группыe，fиg;КлассIII，Разд。1,2;Тип4x：МаслостойкостьII：

Классi，Зона1aex d iic gb，aex e iic gb，классi，Зона2aex nr iic gc，

Класс I, Зона 20 AEx ta IIIC Da
Класс защиты cCSA*** Классi，Разд。1,2группыA，B，CИD;КлассII，Разд。1,2группыe，fиg;КлассIII，Разд。1,2;Тип4x：МаслостойкостьII：

Ex d IIC Gb, Ex e IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da
Стандарты соответствия CAN/CSA-C22.2 № 0,18,25,30,94,174, CAN/CSA-E60079-0,1,7,31 CAN/CSA-E61241-1-1 Часть 1-1, ANSI/UL 514B Ред. 5, ANSI/UL 50 Ред. 11, ANSI/UL 2225 Ред. 4, UL60079
Сертификатеас（РанеегостР，КИБ） C-GB.A87.b.00487
укрсепро UA.TR.047.c.0644-15
Сертификат CCOE / PESO (Индия) P333688
2020322313003190
утверждение. TÜV12.2073x.
Соответствует требованиям RETIE 0.3866
Одобрения，Полученныеотморскихведомств LRS：01/00172（E3）那DNV: E-13848那ABS：14-LD234401A-4-PDA那BV.: 43180/A1
IP66，IP67ИIP68**
Соответствие стандарту водонепроницаемости DTS01 : 91
NEMA 4X**
Материал кабельных вводов имическиникелированнаялатунь，Несодержитмедь（<0.4％），Алюминий，Нержавешаясталь
МатериалУплотнителя. Безгалогенныйтермореактивныйэластомер/полимерныйсоставjapidex
Тип кабеля Судовой кабель с оплеткой и все кабели с оплеткой IEC***
ТехнологияКрепленияБрони. Съемнаяполимернаятрубка/конусиуниверсальноезажимное кольцо AnyWay
Технологияуплотнения. Уплотнение внешней оболочки LRS (уплотнение с технологией выдерживания большой нагрузки) от CMP
Области уплотнения Внутренний защитный слой RapidEx и внешняя оболочка

Примечание。*механическиеиэлектрическиехарактеристикисоответствуютIec62444和62444。
**При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.
***Где кабель разрешен кодом (NEC и/или CEC)
***Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

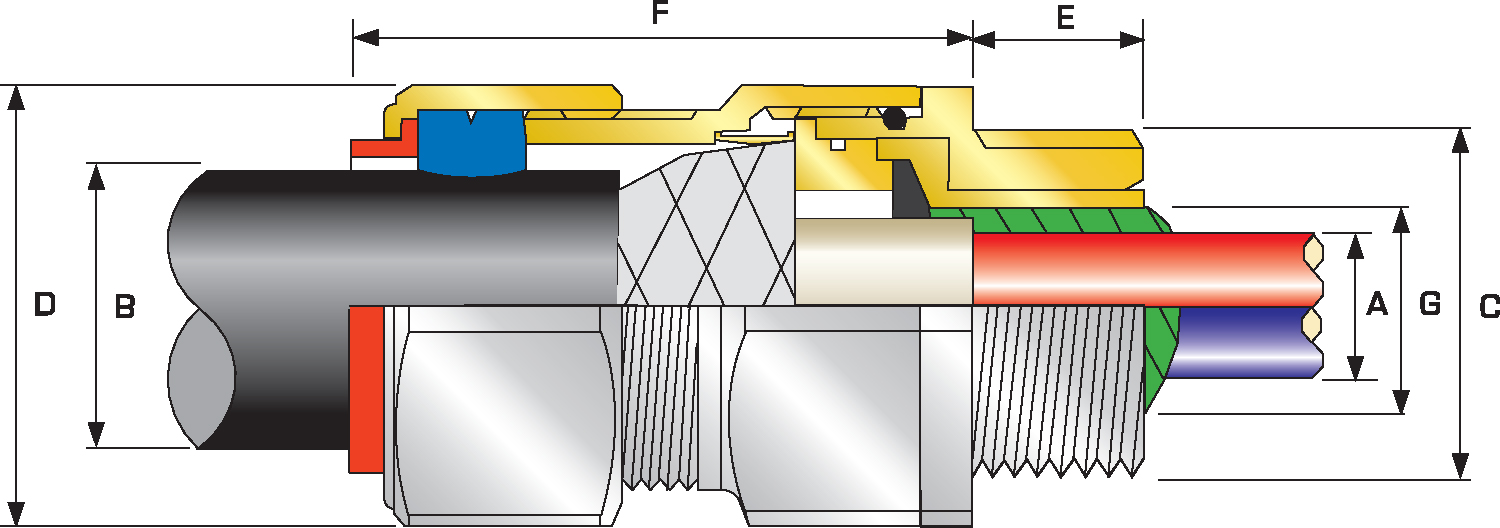

Нажмитездесь.чтобыознакомиться с технической иллюстрацией

Техническая иллюстрация

Нажмитездесь.чтобы просмотреть информацию о заказе

РазмерКабельноговода Доступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система)) Количество жил диаметрПроводников“а” Диаметрвнутреннейоболочкикабеля“g” Наружный диаметр кабеля "В" Диапазон бронирования † изборожденный конус (X) Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" Длина выступа "F" ОбщийКодзаказа（*Латунь，Метрическаясистема） Защитный кожух Вескабельноговода（унции）
NPT NPT（Опия） Метрическая система (опция) ДлинаРезьбы（NPT）“е” Мин。 Макс. Мин。 Макс. Мин。 Макс. Размер Тип Суффиксдлязаказа
20s.16 ½” ¾“ M20 0..78 21 0..46 0..46 0..24 0.52 0..01 0..04 1.20 1.32 2.44 20s.16 PX2KXREX 1EX531 PVC06 8.47
20s. ½” ¾“ M20 0..78 21 0..46 0..46 0.37 0..63 0..01 0..04 1.20 1.32 2.44 20s. PX2KXREX 1EX531 PVC06 8.11
20. ½” ¾“ M20 0..78 21 0.50. 0.51 0..49 0.82 0..02 0..04 1.20 1.32 2.48 20. PX2KXREX 1EX531 PVC06 8.47
25S ¾“ 1” M25 0.80. 30 0..69 0..70 0.55 0.87 0..02 0..05 1.48 1.62 2.74 25S PX2KXREX 1EX532 PVC09 13.05
25 ¾“ 1” M25 0.80. 30 0..69 0..70 0..72 1.03 0..02 0..05 1.48 1.62 2.74 25 PX2KXREX 1EX532 PVC09 13.05
32 1” 1¼” M32. 0..98 50 0..93 0..94 0..93 1.34 0..02 0..05 1.81 1.99 2.95 32 PX2KXREX 1EX533 PVC11 20.11
40 1¼” 1½” M40 1.01 59 1.18 1.19 1.10 1.59 0..02 0..06 2.17 2.38 2.95 40 PX2KXREX 1EX534 PVC15 28.22
50S 1½” 2” M50 1.03 89 1.44 1.45 1.39 1.84 0..02 0..06 2.36 2.60 3.03 50S PX2KXREX 1EX535 PVC18 31.75
50 2” 2½“ M50 1.06 115 1.61 1.63 1.59 2.09 0..02 0..06 2.76 3.03 3.03 50 PX2KXREX 1EX536 PVC21 41.98
63s. 2” 2½“ M63. 1.06 115 1.89 1.91 1.80 2.34 0..02 0..06 2.95 3.25 3.14 63s. PX2KXREX 1EX536 PVC23 49.03
63 2½“ 3” M63. 1.57 115 2.11 2.13 2.15 2.59 0..02 0..06 3.15 3.47 3.16 63 PX2KXREX 1EX537 PVC25 49.74
75S 2½“ 3” M75. 1.57 140 2.36 2.37 2.32 2.84 0..02 0..06 3.54 3.90 3.42 75S PX2KXREX 1EX537 PVC28 73.72
75 3” 3 ½” M75. 1.63 140 2.53 2.53 2.63 3.09 0..02 0..06 3.94 4.33 3.48 75 PX2KXREX 1EX538 PVC30 89.6
90. 3 ½” 4” M90. 1.69 140 2.97 2.98 3.00 3.56 0..03 0..06 4.53 4.98 4.02 90. PX2KXREX 1EX539 PVC32 130.87
10.0. 3 ½” 4” M100. 1.73 200. 3.37 3.38 3.39 3.99 0..03 0..06 5.00 5.50 4.49 10.0. PX2KXREX 1EX5310 LSF.33 169.67
Еслинеуказаноиное，Размерыприведенывдюймах
РазмерКабельноговода Доступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система)) Количество жил диаметрПроводников“а” Диаметрвнутреннейоболочкикабеля“g” Наружный диаметр кабеля "В" Диапазон бронирования † изборожденный конус (X) Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" Длина выступа "F" ОбщийКодзаказа（*Латунь，Метрическаясистема） Защитный кожух Вескабельноговода（унции）
NPT NPT（Опия） Метрическая система (опция) ДлинаРезьбы（NPT）“е” Мин。 Макс. Мин。 Макс. Мин。 Макс. Размер Тип Суффиксдлязаказа
20s.16 ½” ¾“ M20 19.8 21 11.7 11.7 6.1 13.2 0.3 1.0 30.5 33.5 62.0 20s.16 PX2KXREX 1EX531 PVC06 0..24
20s. ½” ¾“ M20 19.8 21 11.7 11.7 9.4 16.0 0.3 1.0 30.5 33.5 62.0 20s. PX2KXREX 1EX531 PVC06 0..23
20. ½” ¾“ M20 19.8 21 12.7 13.0 12.4 20.8 0.5 1.0 30.5 33.5 63.0 20. PX2KXREX 1EX531 PVC06 0..24
25S ¾“ 1” M25 20.3 30 17.5 17.8 14.0 22.1 0.5 1.3 37.6 41.1. 69.6 25S PX2KXREX 1EX532 PVC09 0.37
25 ¾“ 1” M25 20.3 30 17.5 17.8 18.3 26.2 0.5 1.3 37.6 41.1. 69.6 25 PX2KXREX 1EX532 PVC09 0.37
32 1” 1¼” M32. 24.9 50 23.6 23.9 23.6 34.0 0.5 1.3 46.0 50.5 74.9 32 PX2KXREX 1EX533 PVC11 0.57
40 1¼” 1½” M40 25.7 59 30.0 30.2 27.9 40.4 0.5 1.5 55.1 60.5 74.9 40 PX2KXREX 1EX534 PVC15 0.80.
50S 1½” 2” M50 26.2 89 36.6 36.8 35.3 46.7 0.5 1.5 59.9 66.0 77.0 50S PX2KXREX 1EX535 PVC18 0..90
50 2” 2½“ M50 26.9 115 40.9 41.4 40.4 53.1 0.5 1.5 70.1 77.0 77.0 50 PX2KXREX 1EX536 PVC21 1.19
63s. 2” 2½“ M63. 26.9 115 48.0 48.5 45.7 59.4 0.5 1.5 74.9 82.6 79.8 63s. PX2KXREX 1EX536 PVC23 1.39
63 2½“ 3” M63. 39.9 115 53.6 54.1. 54.6 65.8 0.5 1.5 80.0 88.1 80.3 63 PX2KXREX 1EX537 PVC25 1.41
75S 2½“ 3” M75. 39.9 140 59.9 60.2 58.9 72.1 0.5 1.5 89.9 99.1 86.9 75S PX2KXREX 1EX537 PVC28 2.09
75 3” 3 ½” M75. 41.4 140 64.3 64.3 66.8 78.5 0.5 1.5 100.1. 110..0 88.4 75 PX2KXREX 1EX538 PVC30 2.54
90. 3 ½” 4” M90. 42.9 140 75.4 75.7 76.2 90..4 0.8 1.5 115.1. 126.5 102.1. 90. PX2KXREX 1EX539 PVC32 3.71
10.0. 3 ½” 4” M100. 43.9 200. 85.6 85.9 86.1 10.1.3 0.8 1.5 127.0 139.7 114.0 10.0. PX2KXREX 1EX5310 LSF.33 4.81
Если не указано иное, все размеры приведены в миллиметрах
