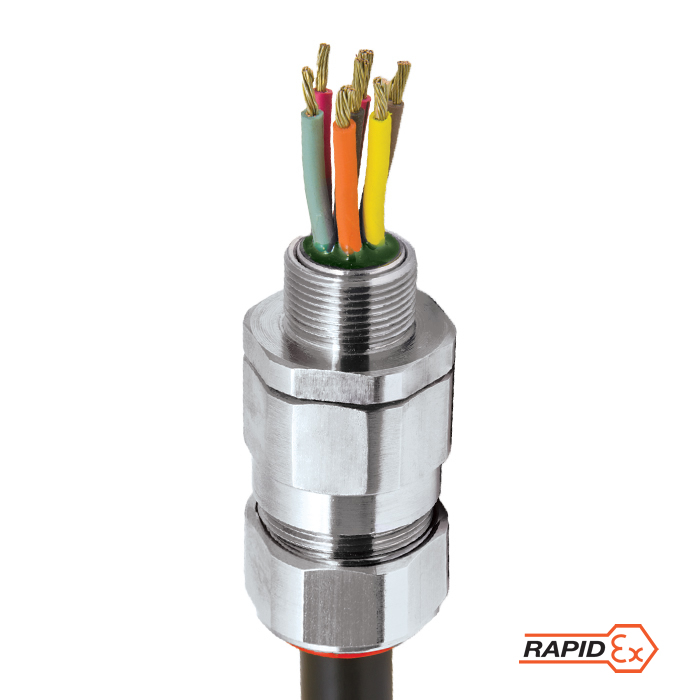

PX2KREX-US |Классi，Ред。1и2 |AEX E，AEX D，AEX NR，AEX TA |ЗашитныйкабельныйвводдляОпасныхсредДляВсехТиповБронированныхКабелей

Защитный кабельный ввод, соответствующий международным стандартам, классифицированный как пригодный для эксплуатации во взрывоопасных зонах

• Жидкая заливная система уплотнения RapidEx
• Повышает надежность, снижает риск
•СнижаетТрудозатраты.
•СнижаетРасходы.
• Технология крепления брони «металл к металлу»
• Для внутренней и наружной установки
•Внутреннееуплотнениедлязашитыотпопаданиявлаги
• Отключаемый, муфтовая конструкция
•РегулируемоенаружноеуплотнениестехнологиейвыдерживанияБольшойнагрузки
• Уникальная линейка OSTG позволяет избежать перетяжки
• От -76 ˚F до 185 ˚F / от -60 °C до 85 °C
• Класс I, Зона 1, 21 и Зона 2, 22, Класс I, Разделы 1 и 2 ABCD
•МеждународнаямаркировкаCCSaus，IecexИATEX
•ПроведеныиспытаниянасоответствиеТребованиямэлектромагнитнойсовместимости
• Стандартно изготавливается из никелированной латуни и имеет резьбу NPT

Выданные патенты: DE 2287986, ES 2287986, FR 2287986, IT 2287986, NL 2287986, NO 2287986, TR 2287986, AU 2010284848, AU 2014274614, CA 2771713, GB 2485114, MY 153846, SG 178839, US 8872027, US 9484133, US 9774178

техническиестандарты. BS 6121：часть1：1989，IEC 62444，EN 62444
Механическиехарактеристики* Ударнаяпрочность=уровень8，Крепление=Классd
ЗашитаКорпуса. IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Электрические характеристики* Категория B (категория A при использовании кабелей с оплеткой, изоляционной лентой или кабелей с гибкой проволочной броней)
СертификатВзрывозашитыTex. CML 18atex1325x.,CML 18ATEX4317X
Класссзашиты. II 2G, II 1D, Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da

II 3G Ex nR IIC Gc,IM2 Ex d I Mb, Ex e I Mb
Стандарты соответствия EN 60079-0,1,7,15,31
Сертификат IECEx Iecex CML 18.0182x.
Класссзашиты. ex db iic gb, Ex eb IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex db I Mb, Ex eb I Mb
Стандарты соответствия IEC 60079-0,1,7,15,31
СертификатCCSAUS（20S16 - 90） 2288626
КласссзашитыCsaus. Классi，Разд。1,2группыA，B，CИD;КлассII，Разд。1,2группыe，fиg;КлассIII，Разд。1,2;Тип4x：МаслостойкостьII：Классi，Зона1aext iic gb，aex e iic gb，классi，зона2aex nr iic gc，классi，зона20aext ta iiic da
Класссзашиты.cCSA Классi，Разд。1,2группыA，B，CИD;КлассII，Разд。1,2группыe，fиg;КлассIII，Разд。1,2;Тип4x：МаслостойкостьII：ex d iic gb，前E iic gb，前nr iic gc，前ta iiic da
Стандарты соответствия AN / CSA-C22.2№0,18,25,30,94,174，CAN / CSA-E60079-0,1,7,15,31 CAN / CSA-E61241-1--часть1-1，ANSI / UL514BРед。5，ANSI / UL50Ред。11，ANSI / UL 2225Ред。4，UL60079-0,1,7,15,31
УкрСЕПРО CU 19.0371x.
Сертификат ЕАС (ранее ГОСТ Р, К и Б) C-GB.AA87.B.00487
СертификатCCoE/ PESO（Индия） P444949
2020322313003190
Утверждение INMETRO TÜV 12.2073X
Сертификат КСС 19_AV4BO_0372X (20S16 - 32)

19_av4bo_0373x（40 - 63s）

19_AV4BO_0374X (63-100)
Соответствуеттребованиямretie. 03866.
Одобрения, полученные от морских ведомств LRS：01/00172（E3）,DNV: E-13848,ABS.: 14-LD234401A-4-PDA,BV：43180 / A1
IP66, IP67 и IP68
Соответствиестандартуводонепроницаемости. DTS01 : 91
nema 4x **
МатериалКабельныхводов. Химически никелированная латунь, не содержит медь (< 0,4 %), алюминий, нержавеющая сталь
МатериалУплотнителя. Безгалогенныйтермореактивныйэластомер/полимерныйсоставjapidex
ТипКабеля. СоднослойнымпроволочнымБандажом（SWA），САлюминиевойПроволочнойБроней（AWA），СПроволочнойОплеткой

(например,短轴距),сэкранированнойгибкой(EMC)проволочной оплеткой (например, CY / SY), с гибкой проволочной

броней (PWA), со стальной ленточной броней (STA), с ленточной броней (например, ASA)
ТехнологияКрепленияБрони. Съемная полимерная трубка / конус и универсальное зажимное кольцо AnyWay
Технология уплотнения Уплотнениевнешнейоболочкиlrs（уплотнениестехнологиейвыдерживаниябольшойнагрузки）От
Областиуплотнения. ВнутреннийЗашитныйслойRapidexиВнешняяОболочка

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444
**прииспользованииАксессуаровCMPДляустановки。дляполученияДополнительнойинформацииобратитеськразделупримененияуплотнения。
*** Где кабель разрешен кодом (NEC и/или CEC)
***ИспытанияIP68проводилисьнаглубинеминимум30метроввтечение12часов，информацияоглубинах/продолжительностивременипроведенияиспытанийможетбытьпредоставленапозапросу

证书

Таблица выбора продукции

Нажмитездесь.чтобыознакомитьсястехническойиллюстрацией

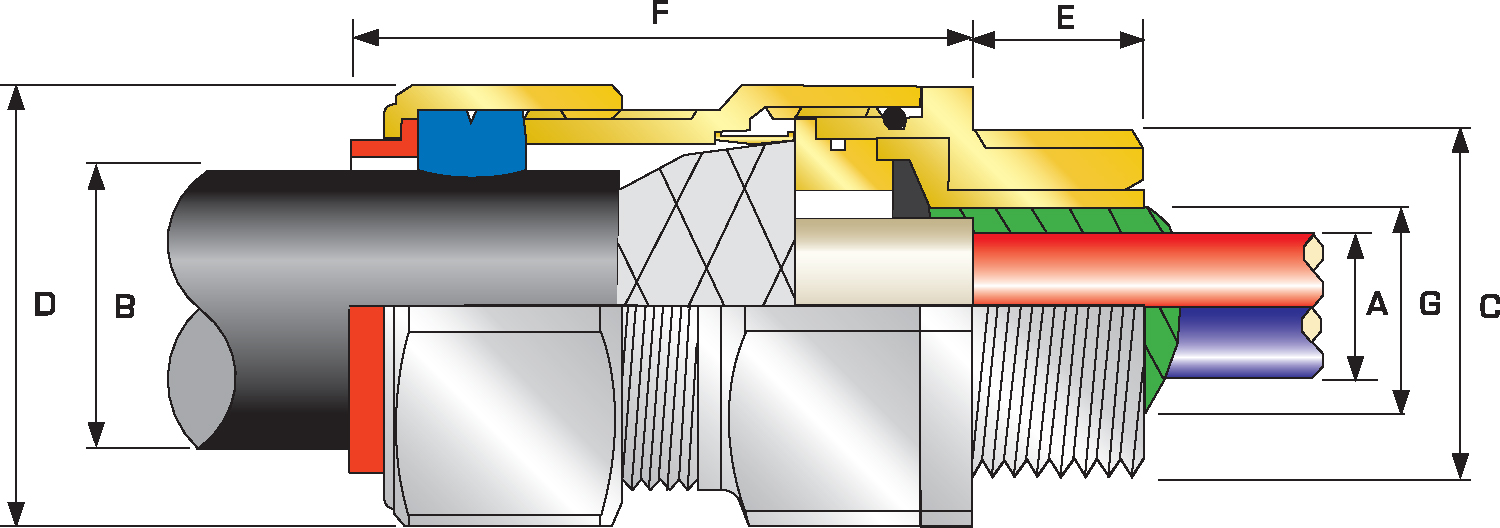

Техническаяиллюстрация.

Нажмитездесь.чтобыпросмотретьинформациюозаказе

Размер.кабельного ввода Доступныетипырезьб“C”（ВозможенВыбордругойдлинырезьбы（Метрическаясистема）） Количествожил Диаметр проводников "А" Диаметр внутренней оболочки кабеля "G" НаружныйдиаметрКабеля“в” ДиапазонБронирования† Расстояниемеждупротивоположнымигранями“D” Расстояниемеждупротивоположнымиуглами“D” длинавыступа“f” ОбщийКодзаказа（*Латунь，Метрическаясистема） Зашитныйкожух. Вес кабельного ввода (унции)
Стандартно опция. Изборожденный конус (X) Ступенчатыйконус（w）
Метрическая Длина резьбы (метрической) "Е" n Длина резьбы (NPT) "Е" n Макс. Макс. Макс. Мин. Макс. Мин. Макс. Мин. Макс. Макс. Макс. Размер. Тип. Суффикс для заказа
20S16. M20 0.59 ½“ 0.78 ¾“ 21 0.46 0.46 0.24 0.52 0.01 0.04 0.03 0.05 1.20 1.32 2.44 20S16. px2krex. 1RA PVC06 8.47
20S M20 0.59 ½“ 0.78 ¾“ 21 0.46 0.46 0.37 0.63 0.01 0.04 0.03 0.05 1.20 1.32 2.44 20S px2krex. 1RA PVC06 8.11
20 M20 0.59 ½“ 0.78 ¾“ 21 0.50 0.51 0.49 0.82 0.02 0.04 0.03 0.05 1.20 1.32 2.48 20 px2krex. 1RA PVC06 8.47
25年代 M25 0.59 ¾“ 0.8 1" 30 0.69 0.70 0.55 0.87 0.02 0.05 0.05 0.06 1.48 1.63 2.74 25年代 px2krex. 1RA PVC09 13.05
25 M25 0.59 ¾“ 0.8 1" 30 0.69 0.70 0.72 1.03 0.02 0.05 0.05 0.06 1.48 1.63 2.74 25 px2krex. 1RA PVC09 13.05
32 M32. 0.59 1” 0.98 1 ¼" 50 0.93 0.94 0.93 1.33 0.02 0.05 0.06 0.08 1.81 1.99 2.95 32 px2krex. 1RA PVC11 20.11
40 M40 0.59 1 ¼” 1.01 1 ½" 59 1.18 1.19 1.1 1.59 0.02 0.06 0.06 0.08 2.17 2.38 2.95 40 px2krex. 1RA PVC15 28.22
50S M50 0.59 1 ½” 1.03 2" 89. 1.44 1.45 1.39 1.84 0.02 0.06 0.08 0.10 2.36 2.60 3.03 50S px2krex. 1RA PVC18 31.75
50 M50 0.59 2” 1.06 2 ½" 115 1.61 1.63 1.59 2.09 0.02 0.06 0.08 0.10 2.76 3.03 3.03 50 px2krex. 1RA PVC21 41.98
63.S M63. 0.59 2” 1.06 2 ½" 115 1.89 1.88 1.8 2.34 0.02 0.06 0.08 0.10 2.95 3.25 3.14 63.S px2krex. 1RA PVC23 49.03
63. M63. 0.59 2 ½” 1.57 3" 115 2.11 2.13 2.15 2.59 0.02 0.06 0.08 0.10 3.15 3.46 3.16 63. px2krex. 1RA PVC25 49.74
75.S M75. 0.59 2 ½” 1.57 3" 140 2.36 2.37 2.32 2.83 0.02 0.06 0.08 0.10 3.54 3.90 3.42 75.S px2krex. 1RA PVC28 73.72
75. M75. 0.59 3” 1.63 3 ½" 140 2.53 2.53 2.63 3.09 0.02 0.06 0.1 0.12 3.94 4.33 3.48 75. px2krex. 1RA PVC30 89.60
90. M90 0.79 3 ½” 1.69 4" 140 2.96 2.98 3.00 3.56 0.03 0.06 0.12 0.16 4.53 4.98 4.02 90. px2krex. 1RA PVC32 130.87
100 M100 0.79 3 ½” 1.69 4" 200 3.37 3.38 3.39 3.99 0.03 0.06 0.12 0.16 5.00 5.50 4.49 100 px2krex. 1RA LSF.33 169.67
Если не указано иное, размеры приведены в дюймах
Размер.кабельного ввода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Количествожил Диаметр проводников "А" Диаметр внутренней оболочки кабеля "G" НаружныйдиаметрКабеля“в” ДиапазонБронирования† Расстояниемеждупротивоположнымигранями“D” Расстояниемеждупротивоположнымиуглами“D” длинавыступа“f” ОбщийКодзаказа（*Латунь，Метрическаясистема） Зашитныйкожух. Вескабельноговода（КГ）
Стандартно опция. Изборожденный конус (X) Ступенчатыйконус（w）
Метрическая Длина резьбы (метрической) "Е" n Длина резьбы (NPT) "Е" n Макс. Макс. Макс. Мин. Макс. Мин. Макс. Мин. Макс. Макс. Макс. Размер. Тип. Суффикс для заказа
20S16. M20 15.0 ½“ 19.9 ¾“ 21 11.7 11.7 6.1 13.1. 0.3 1.0 0.8 1.25 30.5 33.6 62.0 20S16. px2krex. 1RA PVC06 0.24
20S M20 15.0 ½“ 19.9 ¾“ 21 11.7 11.7 9.5 15.9 0.3 1.0 0.8 1.25 30.5 33.6 62.0 20S px2krex. 1RA PVC06 0.23
20 M20 15.0 ½“ 19.9 ¾“ 21 12.6 12.9 12.5 20.9 0.4 1.0 0.8 1.3 30.5 33.6 63..0 20 px2krex. 1RA PVC06 0.24
25年代 M25 15.0 ¾“ 20.2 1" 30 17.5 17.9 14.0 22.0 0.4 1.2 1.25 1.6 37.5 41.3 69.5 25年代 px2krex. 1RA PVC09 0.37
25 M25 15.0 ¾“ 20.2 1" 30 17.5 17.9 18.2 26.2 0.4 1.2 1.25 1.6 37.5 41.3 69.5 25 px2krex. 1RA PVC09 0.37
32 M32. 15.0 1” 25.0 1 ¼" 50 23.6 23.9 23.7 33.9 0.4 1.2 1.6 2.0 46.0 50.6 75..0 32 px2krex. 1RA PVC11 0.57
40 M40 15.0 1 ¼” 25.6 1 ½" 59 30.0 30.3 27.9 40.4 0.4 1.6 1.6 2.0 55.0 60.5 75..0 40 px2krex. 1RA PVC15 0.80
50S M50 15.0 1 ½” 26.1. 2" 89. 36.6 36.9 35.2 46.7 0.4 1.6 2.0 2.5 60.0 66.0 77.0 50S px2krex. 1RA PVC18 0.90
50 M50 15.0 2” 26.9 2 ½" 115 41.0 41.3 40.4 53.0 0.6 1.6 2.0 2.5 70.0 77.0 77.0 50 px2krex. 1RA PVC21 1.19
63.S M63. 15.0 2” 26.9 2 ½" 115 47.9 47.8 45.6 59.4 0.6 1.6 2.0 2.5 75..0 82.5 79.7 63.S px2krex. 1RA PVC23 1.39
63. M63. 15.0 2 ½” 39.9 3" 115 53.7 54.0 54.6 65.8 0.6 1.6 2.0 2.5 80.0 88.0 80.3 63. px2krex. 1RA PVC25 1.41
75.S M75. 15.0 2 ½” 39.9 3" 140 59.9 60.2 59.0 72.0 0.6 1.6 2.0 2.5 90.0 99.0 86.8 75.S px2krex. 1RA PVC28 2.09
75. M75. 15.0 3” 41.5 3 ½" 140 64.2 64.2 66.7 78.4 0.6 1.6 2.5 3.0 100.0 110.0 88.3 75. px2krex. 1RA PVC30 2.54
90. M90 24.0 3 ½” 42.8 4" 140 75..3 75..6 76.2 90.3 0.8 1.6 3.15 4.0 115.0 126.5 102.1 90. px2krex. 1RA PVC32 3.71
100 M100 24.0 3 ½” 42.8 4" 200 85.6 85.9 86.1 101.4 0.8 1.6 3.15 4.0 127.0 139.7 114.0 100 px2krex. 1RA LSF.33 4.81
Если не указано иное, размеры приведены в миллиметрах
