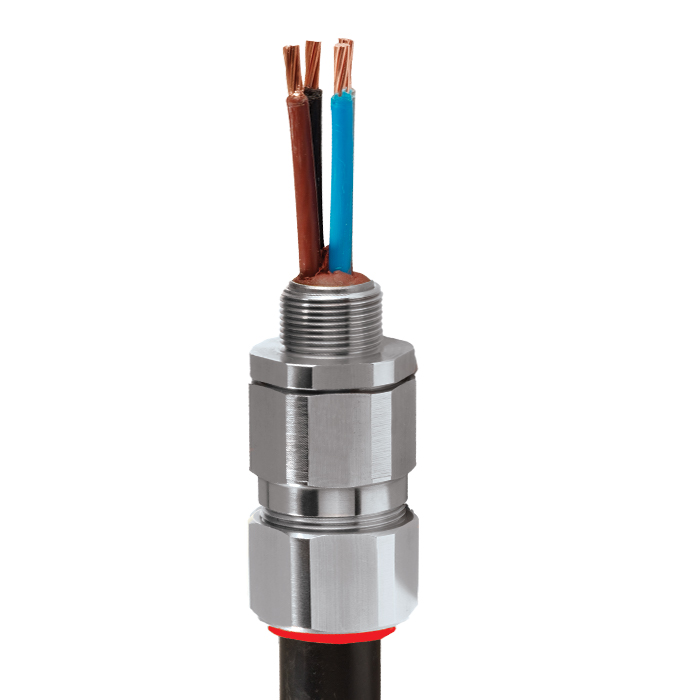

PX2KW-US | Класс I, Разд. 1 и 2 | AEx e, AEx d, AEx nR, AEx ta | Защитный кабельный ввод для взрывоопасных средДля всех типов кабелей со стальной или алюминиевой проволочной броней

Соответствующий международным стандартам взрывобезопасный защитный кабельный ввод

• Технология крепления брони «металл к металлу»
• Для внутренней и наружной установки
•Огнеупорноезашитноеуплотнениеизполимера
•РегулируемоенаружноеуплотнениестехнологиейвыдерживанияБольшойнагрузки
• Уникальная линейка OSTG позволяет избежать перетяжки
•Внутреннееуплотнениедлязашитыотпопаданиявлаги
• От -76 ˚F до +185 ˚F
•Международнаямаркировка：Iecex，Atex，UlиCCSaus
•ПроведеныиспытаниянасоответствиеТребованиямэлектромагнитнойсовместимости

техническиестандарты. BS 6121：часть1：1989，IEC 62444，EN 62444
Механические характеристики* Ударнаяпрочность=Уровень8，Крепление=Классвв
ЗашитаКорпуса. IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Электрические характеристики* Категория B (категория A при использовании кабелей с оплеткой, изоляционной лентой или гибкой броней)
СертификатВзрывозашитыTex. CML 18atex1325x.,CML 18ATEX4317X
Класссзашиты. II 2G, II 1D, Ex db IIC Gb, Ex eb IIc Gb, Ex ta IIIC Da
II 3G Ex nR IIC Gc,IM2 Ex db I Mb, Ex eb I Mb
Стандарты соответствия EN 60079-0,1,7,15,31
Сертификат IECEx IECEx CML 18.0182X,IECEx SIM 14.0008X
Класссзашиты. ex db iic gb, Ex eb IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex db I, Ex eb I
Стандарты соответствия IEC 60079-0,1,7,15,31
Сертификат cCSAus 2288626
Класссзашиты.CSAus Класс I, Разд. 1, 2, Группы A, B, C, D; Класс II, Разд. 2, Группы E, F, G, Класс III, Разд. 1,2; Тип 4X, Маслостойкость II; Класс 1, Зона 1, AEx d IIC Gb, Класс I, Зона 2 AEx d IIC Gb, AEx e IIC Gb, Класс I, Зона 2 AEx nR II Gc
Класссзашиты.cCSA Класс I, Разд. 2, Группы A, B, C, D; Класс II, Разд. 2, Группы E, F, G, Класс III, Разд. 2; Тип 4X, Маслостойкость II
Стандарты соответствия CAN/CSA-C22.2 № 0,18,25,30,94,174, CAN/CSA-E60079-0,1,7,15,31 CAN/CSA-E61241-1-1

часть1-1，ansi / ul514bРед。5，ANSI / UL50Ред。11，ANSI / UL 2225Ред。4，UL60079-0：07
Сертификат UL E161256.
Класссзашиты. Класс I, Разд. 1, 2, Группы A, B, C, D, Класс II, Разд. 1, 2, Группы E, F, G
Стандарты соответствия 2225 UL, CSA作为№174 UL 514 b, CSA C22.2 № 18, CSA C22.2 № 30
Сертификат ЕАС (ранее ГОСТ Р, К и Б) C-GB.AA87.B.00487
УкрСЕПРО CU 19.0371X
Сертификат КСС 14-GA4BO-0252X
Сертификат CCOE / PESO (Индия) P444949
2020322313003190
Утверждение INMETRO TÜV 12.2073X
Соответствуеттребованиямretie. 03866.
Одобрения, полученные от морских ведомств LRS: 01/00172 (E3),DNV：E-13848,ABS: 14-LD234401A-4-PDA,BV：43180 / A1
IP66, IP67 и IP68
Соответствиестандартуводонепроницаемости. DTS01：91
NEMA 4X**
МатериалКабельныхводов. Химически никелированная латунь, не содержит медь (< 0,4 %), алюминий, нержавеющая сталь
Материал уплотнителя Безгалогенныйтермореактивныйэластомер/эпоксидныйсоставCMPSOLOСерииLSF（Малодымяший）
ТипКабеля. Однослойный/Проволочныйбандаж（SWA）***
Технология крепления брони Съемная защитная трубка / конус и универсальное зажимное кольцо AnyWay
Технология уплотнения Уплотнениевнешнейоболочкиlrs（уплотнениестехнологиейвыдерживаниябольшойнагрузки）От
Областиуплотнения. Внутренний защитный слой и внешняя оболочка кабеля

*механическиеиэлектрическиехарактеристикисоответствуютIec62444和62444。
** При использовании аксессуаров CMP для установки.дляполученияДополнительнойинформацииобратитеськразделупримененияуплотнения。
*** Где кабель разрешен кодом (NEC и/или CEC)
***ИспытанияIP68проводилисьнаглубинеминимум30метроввтечение12часов，информацияоглубинах/продолжительностивременипроведенияиспытанийможетбытьпредоставленапозапросу

证书

Таблица выбора продукции

Нажмите здесьчтобыознакомитьсястехническойиллюстрацией

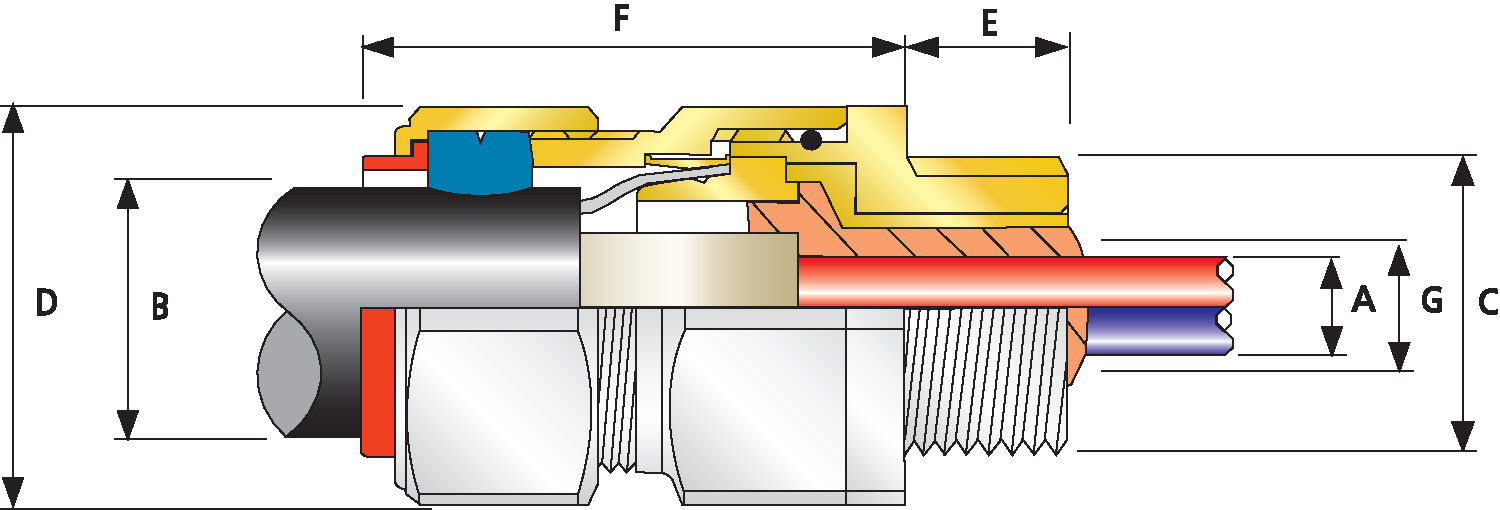

Техническаяиллюстрация.

Нажмите здесьчтобыпросмотретьинформациюозаказе

Размер.кабельного ввода Доступныетипырезьб“C”（ВозможенВыбордругойдлинырезьбы（Метрическаясистема）） Количествожил. Диаметр проводников "А" Диаметр внутренней оболочки кабеля "G" Наружный диаметр кабеля "В" ДиапазонБронирования† Расстояние между противоположными гранями "D" Расстояниемеждупротивоположнымиуглами“D” длинавыступа“f” Общий код заказа (*латунь, метрическая система) Зашитныйкожух. Вес кабельного ввода (унции)
NPT NPT（Опия） Метрическаясистема（Опия） Длина резьбы (NPT) "Е" Мин. Макс. Мин. Макс. Мин. Макс. Размер. Тип. Суффикс для заказа
20S16 ½” ¾” M20 0.78 21 0.46 0.46 0.24 0.52 0.03 0.05 1.20 1.32 2.44 20S16 PX2KW 1RA531 PVC06 8.47
20S ½” ¾” M20 0.78 21 0.46 0.46 0.37 0.63 0.03 0.05 1.20 1.32 2.44 20S PX2KW 1RA531 PVC06 8.11
20 ½” ¾” M20 0.78 21 0.50 0.51 0.49 0.82 0.03 0.05 1.20 1.32 2.48 20 PX2KW 1RA531 PVC06 8.47
25年代 ¾” 1” M25 0.8 30 0.69 0.70 0.55 0.87 0.05 0.06 1.48 1.62 2.74 25年代 PX2KW 1RA532 PVC09 13.05
25 ¾” 1” M25 0.8 30 0.69 0.70 0.72 1.03 0.05 0.06 1.48 1.62 2.74 25 PX2KW 1RA532 PVC09 13.05
32 1” 1 ¼” M32 0.98 38 0.93 0.94 0.93 1.34 0.06 0.08 1.81 1.99 2.95 32 PX2KW 1RA533 PVC11 20.11
40 1 ¼” 1 ½” M40 1.01 59 1.18 1.19 1.10 1.59 0.06 0.08 2.17 2.38 2.95 40 PX2KW 1RA534 PVC15 28.22
50S 1 ½” 2” M50 1.03 89 1.44 1.45 1.39 1.84 0.08 0.10 2.36 2.60 3.03 50S PX2KW 1RA535 PVC18 31.75.
50 2” 2 ½” M50 1.06 115 1.61 1.63 1.59 2.09 0.08 0.10 2.76 3.03 3.03 50 PX2KW 1RA536 PVC21 41.98
63S 2” 2 ½” M63 1.06 115 1.89 1.91 1.80 2.34 0.08 0.10 2.95 3.25 3.14 63S PX2KW 1RA536 PVC23 49.03
63 2 ½” 3” M63 1.57 115 2.11 2.13 2.15 2.59 0.08 0.10 3.15 3.47 3.16 63 PX2KW 1RA537 PVC25 49.74
75S 2 ½” 3” M75 1.57 140 2.36 2.37 2.32 2.84 0.08 0.10 3.54 3.90 3.42 75S PX2KW 1RA537 PVC28 73.72
75 3” 3 ½” M75 1.63 140 2.53 2.53 2.63 3.09 0.10 0.12 3.94 4.33 3.48 75 PX2KW 1RA538 PVC30 89.60
90 3 ½” 4” M90 1.69 140 2.97 2.98 3.00 3.56 0.12 0.16 4.53 4.98 4.02 90 PX2KW 1RA539 PVC32 130.87
100 3 ½” 4” M100 1.73 200 3.37 3.38 3.39 3.99. 0.12 0.16 5.00 5.50 4.49 100 PX2KW 1RA5310 LSF33 169.67
Если не указано иное, размеры приведены в дюймах
Размер.кабельного ввода Доступныетипырезьб“C”（ВозможенВыбордругойдлинырезьбы（Метрическаясистема）） Количествожил. Диаметр проводников "А" Диаметр внутренней оболочки кабеля "G" Наружный диаметр кабеля "В" ДиапазонБронирования† Расстояние между противоположными гранями "D" Расстояниемеждупротивоположнымиуглами“D” длинавыступа“f” Общий код заказа (*латунь, метрическая система) Зашитныйкожух. Вескабельноговода（КГ）
NPT NPT（Опия） Метрическаясистема（Опия） Длина резьбы (NPT) "Е" Мин. Макс. Мин. Макс. Мин. Макс. Размер. Тип. Суффикс для заказа
20S16 ½” ¾” M20 19.8 21 11.7 11.7 6.1 13.2 0.8 1.3 30.5 33.5 62.0 20S16 PX2KW 1RA531 PVC06 0.24
20S ½” ¾” M20 19.8 21 11.7 11.7 9.4 16.0 0.8 1.3 30.5 33.5 62.0 20S PX2KW 1RA531 PVC06 0.23
20 ½” ¾” M20 19.8 21 12.7 13.0 12.4 20.8 0.8 1.3 30.5 33.5 63.0 20 PX2KW 1RA531 PVC06 0.24
25年代 ¾” 1” M25 20.3 30 17.5 17.8 14.0 22.1 1.3 1.5 37.6 41.1 69.6 25年代 PX2KW 1RA532 PVC09 0.37
25 ¾” 1” M25 20.3 30 17.5 17.8 18.3 26.2 1.3 1.5 37.6 41.1 69.6 25 PX2KW 1RA532 PVC09 0.37
32 1” 1 ¼” M32 24.9 38 23.6 23.9 23.6 34.0 1.5 2.0 46.0 50.5 74.9 32 PX2KW 1RA533 PVC11 0.57
40 1 ¼” 1 ½” M40 25.7 59 30.0 30.2 27.9 40.4 1.5 2.0 55.1. 60.5 74.9 40 PX2KW 1RA534 PVC15 0.80
50S 1 ½” 2” M50 26.2 89 36.6 36.8 35.3. 46.7 2.0 2.5 59.9 66.0 77.0 50S PX2KW 1RA535 PVC18 0.90
50 2” 2 ½” M50 26.9 115 40.9 41.4 40.4 53.1 2.0 2.5 70.1 77.0 77.0 50 PX2KW 1RA536 PVC21 1.19
63S 2” 2 ½” M63 26.9 115 48.0 48.5 45.7 59.4 2.0 2.5 74.9 82.6 79.8 63S PX2KW 1RA536 PVC23 1.39
63 2 ½” 3” M63 39.9 115 53.6 54.1 54.6 65.8 2.0 2.5 80.0 88.1. 80.3 63 PX2KW 1RA537 PVC25 1.41
75S 2 ½” 3” M75 39.9 140 59.9 60.2 58.9 72.1 2.0 2.5 89.9 99.1 86.9 75S PX2KW 1RA537 PVC28 2.09
75 3” 3 ½” M75 41.4 140 64.3 64.3 66.8 78.5 2.5 3.0 100.1 110.0 88.4 75 PX2KW 1RA538 PVC30 2.54
90 3 ½” 4” M90 42.9 140 75.4 75.7 76.2 90.4 3.0 4.1 115.1 126.5 102.1 90 PX2KW 1RA539 PVC32 3.71
100 3 ½” 4” M100 43.9 200 85.6 85.9 86.1 101.3 3.0 4.1 127.0 139.7 114.0 100 PX2KW 1RA5310 LSF33 4.81
Еслинеуказаноиное，Всеразмерыприведенывмиллиметрах
