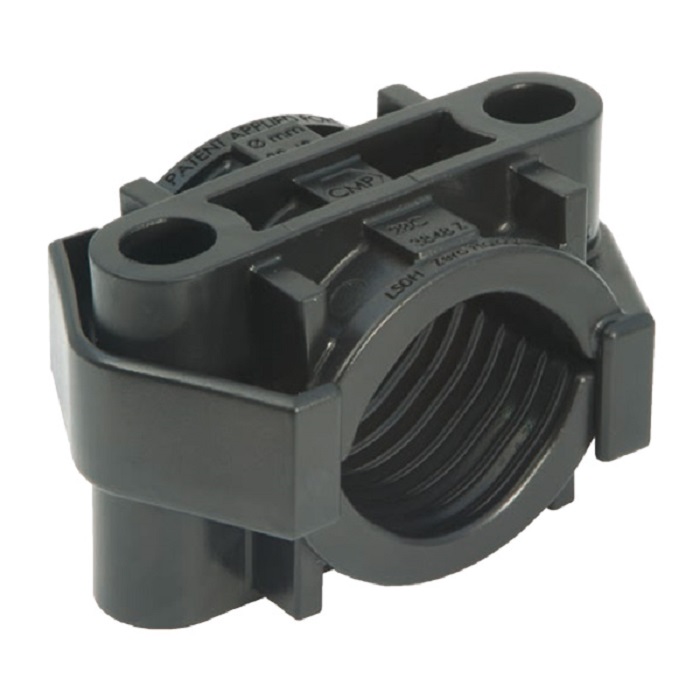

猎鹰2BC, ПЛАСТМАССА

Двухболтовая кабельная скоба Falcon, изготовленная компанией CMP Products, — это неметаллическая кабельная скоба, которая была спроектирована, изготовлена и подвержена испытаниям согласно требованиям международного стандарта, применимого к кабельным скобам для электрооборудования (IEC 61914).

Она удерживает и фиксирует одинарные кабели, предотвращая их повреждение и деформацию. Данная кабельная скоба может быть изготовлена из различных материалов, что делает ее пригодной для использования как внутри, так и вне помещения. Благодаря уникальной конструкции с двухреберным внутренним профилем, патентная заявка на которую находится на рассмотрении, данная модель обладает превосходными характеристиками удерживания, ограничивая как осевое, так и поперечное смещение. Двухболтовые кабельные скобы Falcon представлены в превосходном ассортименте, доступны в восьми размерах и подходят для кабелей диаметром от 38 до 135 мм. Данные кабельные скобы оснащаются двумя отверстиями M12 для крепления к опорной поверхности. Это позволяет использовать крепежные приспособления размером M10 или M12.

ОСОБЕННОСТИ

  • Сертификация сторонней организацией по стандарту IEC 61914
  • Изготавливается из трех разных материалов:
    • Нейлон
    • Исполнение с пониженным дымовыделением (LFS), безгалогенное исполнение (LS0H), бесфосфорное исполнение и нейлон (V0)
    • Одобренный LUL (Лондонский метрополитен) полимер
  • Устойчивость к воздействию солнечного света (ультрафиолета) и погодных условий
  • Рабочая температура: от -40 до +60 °C
  • Возможно двухрядное исполнение
  • 8Размеров，38-135мм
  • Превосходная устойчивость к осевым и поперечным нагрузкам
  • Конструкция, крепящаяся с помощью двух болтов
ИСПЫТАНИЕ НА КОРОТКОЕ ЗАМЫКАНИЕ СОГЛАСНО IEC 61914 —
ПАРАГРАФ 9.5
МНОГОЖИЛЬНАЯ
КОНСТРУКЦИЯ		 ПАРАЛЛЕЛЬНАЯ КОНСТРУКЦИЯ
Два коротких замыкания,
Центры отверстий для
крепления кабельных
скоб расположены на
расстоянии 600 мм		 Одно короткое
замыкание, Центры
отверстий для
крепления кабельных
скоб расположены на
расстоянии 600 мм
Линии сечения кабелей
расположены на
расстоянии 105 мм		 Два коротких замыкания,
Центры отверстий для
крепления кабельных скоб
расположены на расстоянии
600 мм Линии сечения
кабелей расположены на
расстоянии 105 мм
0,1 с 0,1 с 0,1 с
Макс. нагрузка 76 кА Макс. нагрузка 110 кА Макс. нагрузка 86 кА
RMS — 36,2 кА RMS — 50 кА RMS — 40,9 кА
Тип Тип 6.1.2., неметаллическая, 2BC, двухболтовая кабельная скоба
Технические стандарты IEC 61914
Рабочая температура при постоянной эксплуатации от -40 до +60 °C
IEC 61914, параграф/часть 6.2
Испытание тонким пламенем Пройдено, время воздействия пламени — 120 с
IEC 61914, параграфы
10.0, 10.1, IEC 60695-11-5
Испытание на горизонтальную нагрузку 16-26 кН, IEC 61914, параграф 9.3
Испытание на осевую нагрузку 2,75-5 кН, IEC 61914, параграф 9.4
Испытание на ударную вязкость Пройдено, очень высокая
IEC 61914, параграфы 6.3, 6.3.5, 9.2
Испытание на устойчивость к воздействию ультрафиолета Пройдено, IEC 61914, параграфы 6.5.1.2, 11.1
Материал Стандартный нейлон, нейлона UL94 V0 или
одобренный LUL полимер
Примечание. Нейлон V0 или одобренный LUL
полимер являются малодымящими (LSF),
безгалогенными (V0) и бесфосфорными.
Цвет материала Черный

Примеры кодов заказа: стандартное нейлоновое исполнение — 2BC038048, для исполнения LSF добавить индекс Z (2BC038048Z), для исполнения из одобренного LUL полимера добавить индекс LUL (2BC038048LUL).* Вес одобренной
LULпродукциина 5 % больше того, что указан в таблице. Крепежи, требуемые для крепления кабельной скобы к опорной конструкции, не включены в комплект по указанному в таблице номеру заказа, но их можно приобрести по
дополнительному заказу — см. стр. 64-65 с информацией о комплектах крепежей кабельных скоб. За информацией о продольных и осевых расчетных нагрузках или о расчетной мощности короткого замыкания для изделий, изготовленных из полимеров LUL, обращайтесь в компанию CMP.

Таблица выбора продукции

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

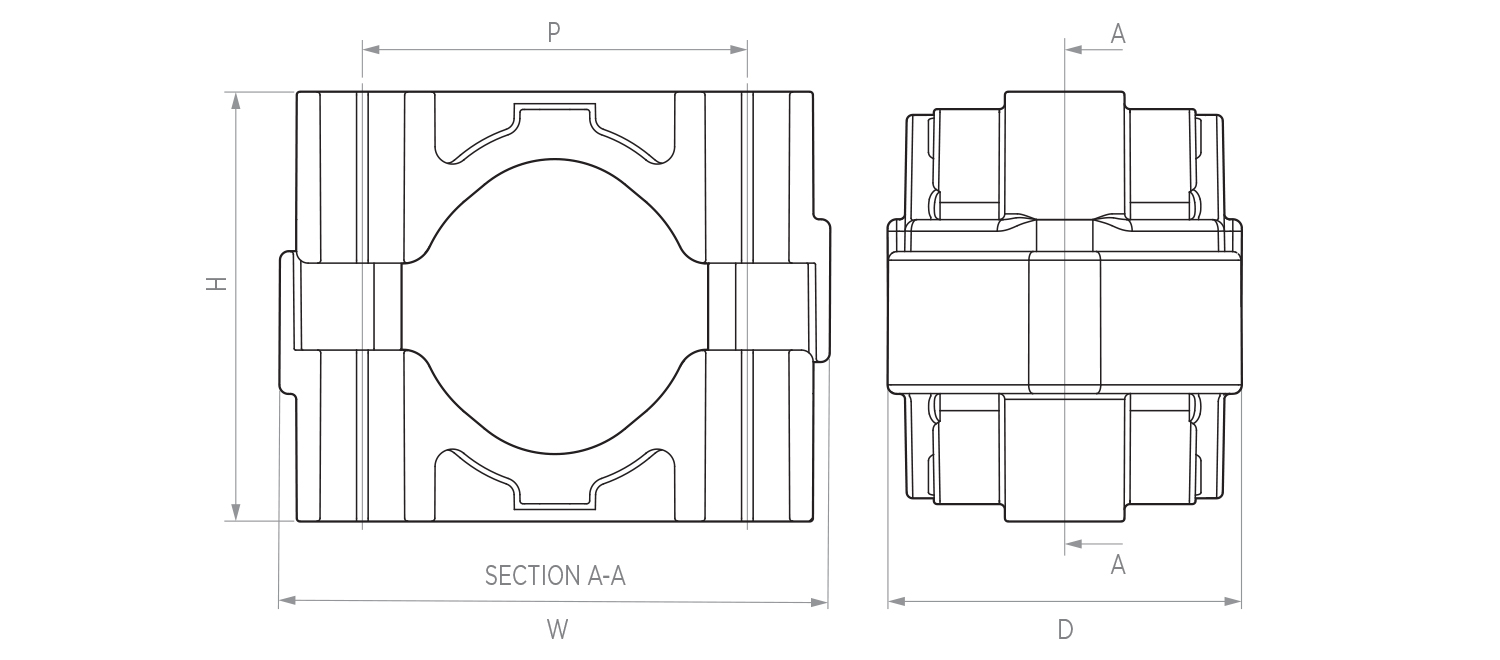

Техническая иллюстрация

猎鹰, поз. № Диапазон диаметров кабеля (дюймы) Размеры (дюймы) Вес W *(LUL +5 %) (унции)
Ш В Г P Диаметр крепежного отверстия
2BC038048 1.496 - 1.890 3.780 2.913 2.402 65-69 2 x M10 / M12 4.37
2BC048058 1.890 - 2.283 4.213 3.307 2.402 76-80 2 x M10 / M12 5.15
2BC058070 2.283 - 2.756 4.685 3.819 2.402 88-92 2 x M10 / M12 6.21
2BC070083 2.756 - 3.268 5.236 4.331 2.402 102-106 2 x M10 / M12 7.44
2BC083097 3.268 - 3.819 5.787 4.882 2.402 116-120 2 x M10 / M12 8.54
2BC096109 3.780 - 4.291 6.299 5.354 2.402 129-133 2 x M10 / M12 9.74
2BC106120 4.173 - 4.724 6.772 5.827 2.402 141-145 2 x M10 / M12 10.93
2BC120135 4.724 - 5.315 7.362 6.417 2.402 156-160 2 x M10 / M12 12.31
猎鹰, поз. № Диапазон диаметров кабеля (мм) Размер (мм) Вес W *(LUL +5%) (г)
Ш В Г P Диаметр крепежного отверстия
2BC038048 38-48 96 74 61 65-69 2 x M10 / M12 124
2BC048058 48-58 107 84 61 76-80 2 x M10 / M12 146
2BC058070 58-70 119 97 61 88-92 2 x M10 / M12 176
2BC070083 70-83 133 110 61 102-106 2 x M10 / M12 211
2BC083097 83-97 147 124 61 116-120 2 x M10 / M12 242
2BC096109 96-109 160 136 61 129-133 2 x M10 / M12 276
2BC106120 106 - 120 172 148 61 141-145 2 x M10 / M12 310
2BC120135 120-135 187 163 61 156-160 2 x M10 / M12 349
