СтяжкаCyclone.Промежуточныйфиксатор.

Кабельные стяжки Cyclone — это промежуточные фиксаторы, состоящие из стяжки из нержавеющей стали марки 316L, оснащенной стандартными вкладышами, которые были спроектированы, изготовлены и подвержены испытаниям согласно требованиям международного стандарта, применимого к кабельным скобам для электрооборудования (IEC 61914).

Стандартные поставляемые в комплекте вкладыши могут быть малодымящими (LSF), безгалогенными (LS0H) и бесфосфорными.

Промежуточныефиксаторы - этоустройства,обеспечивающиеопорукабеля,которыемогутиспользоватьсявместескабельнымискобамидляудерживаниянесколькихкабелейвместесцельюобеспечитьзащитуотвоздействияэлектромеханическихсил。

Промежуточные фиксаторы Cyclone II (2STR) рассчитаны на двойную обмотку вокруг кабеля, что позволяет обеспечить способность выдерживать воздействие умеренных сил, возникающих в условиях короткого замыкания. Промежуточные фиксаторы Cyclone III (3STR) рассчитаны на двойную обмотку вокруг кабеля, что обеспечивает требуемый уровень сопротивления при высоких нагрузках в условиях короткого замыкания.

Установка промежуточных ограничителей после каждой кабельной скобы позволяет снизить временные и финансовые затраты по сравнению с альтернативными системами для трех- и четырехлистных компоновок кабелей без промежуточных фиксаторов. Компания CMP провела испытания линейки стяжек Cyclone в соответствии со стандартом IEC 61914, благодаря чему их можно использовать для монтажа кабелей в трехлистной компоновке.

Особенности.

  • Снижает стоимость установки
  • Снижает время установки
  • Для трех- и четырехлистной компоновок кабелей
  • Сертификация сторонней организацией по стандарту IEC 61914
  • Облегченная стяжка из нержавеющей стали марки 316L
  • Устойчивые к воздействию солнечного света (ультрафиолета)
  • Стандартная рабочая температура: от -50 до 40 °C
  • СтандартныевкладышиодобреныLul,являштсяМалодымяшими(LSF),Безгалогенными(LS0H)ИБесфосфорными
  • Также доступны версии высокотемпературных вкладышей с индексом HT (температура эксплуатации от -50 °C до +90 °C)
  • Высокотемпературные вкладыши имеют классификацию V0 (огнестойкий полимер)
Испытание на короткое замыкание согласно IEC 61914:2009 — параграф 9.5
Пройдено испытание на короткое замыкание. Изделие сертифицировано для использования со всеми кабельными скобами CMP. За более подробной информацией обращайтесь в компанию CMP Products.
Тип. 6.1.3, композитная стяжка
техническиестандарты. IEC 61914
Рабочая температура при постоянной эксплуатации от -50 до +60 °C
IEC 61914, параграф/часть 6.2
IEC 61914:2009, параграф/часть 6.2
Испытание тонким пламенем Пройдено, время воздействия пламени — 120 с,
IEC 61914,параграфы10.0,10.1,IEC 60695-11-5
IEC 61914:2009, параграфы 10.0, 10.1, IEC 60695-11-5
Испытаниенагоризонтальнуюнагрузку Одинарныйкабель - 5,5-20КНДлямодели2str,
6,5-22 кН для модели 3STR, IEC 61914, параграф 9.3
Трехлистнаякомпоновкакабелей - Обрашайтесь
ВКомпаниюCM188博金宝网站下载P产品,
2STR и 3STR, IEC 61914 параграф 9.3

IEC 61914:2009,Параграф9.3

Трехлистнаякомпоновкакабелей - ОбрашайтесьвКомпаниюCMP产品188博金宝网站下载,

Модели2StrИ3STR,IEC 61914:2009Параграф9.3
Испытаниенаосевуюнагрузкунагрузкунагрузку IEC 61914, параграф 9.4, Одинарный кабель — 0,4-
0,6КНДлямодели2str,0,4кндлямодели3str,
IEC 61914, параграф 9.4, Трехлистная компоновка
кабелей — 0,4 кН для модели 2STR, 0,4 кН для
модели 3STR

Одинарныйкабель.— 0,4-0,6 кН для модели 2STR, 0,4 кН для модели 3STR,

IEC 61914:2009, параграф 9.4,

Трехлистная компоновка кабелей — 0,4 кН для модели 2STR, 0,4 кН для модели 3STR
Испытаниенаударнуювязкость Пройдено,Оченьвысокая
IEC 61914,Параграфы6.3,6.3.5,9.2

IEC 61914:2009, параграфы 6.3, 6.3.5, 9.2
Материал Стяжка из нержавеющей стали 316L со
Стандартнымвкладышем。
Стандартныевкладышимогутбыть
Малодымяшими(LSF),Безгалогенными(LS0H)
и бесфосфорными. Вкладыши типа HT имеют
классификацию V0 (огнестойкий полимер)
ветМатериала. Серебристый/Серый.

Таблица выбора продукции

Нажмитездесь.чтобыознакомитьсястехническойиллюстрацией

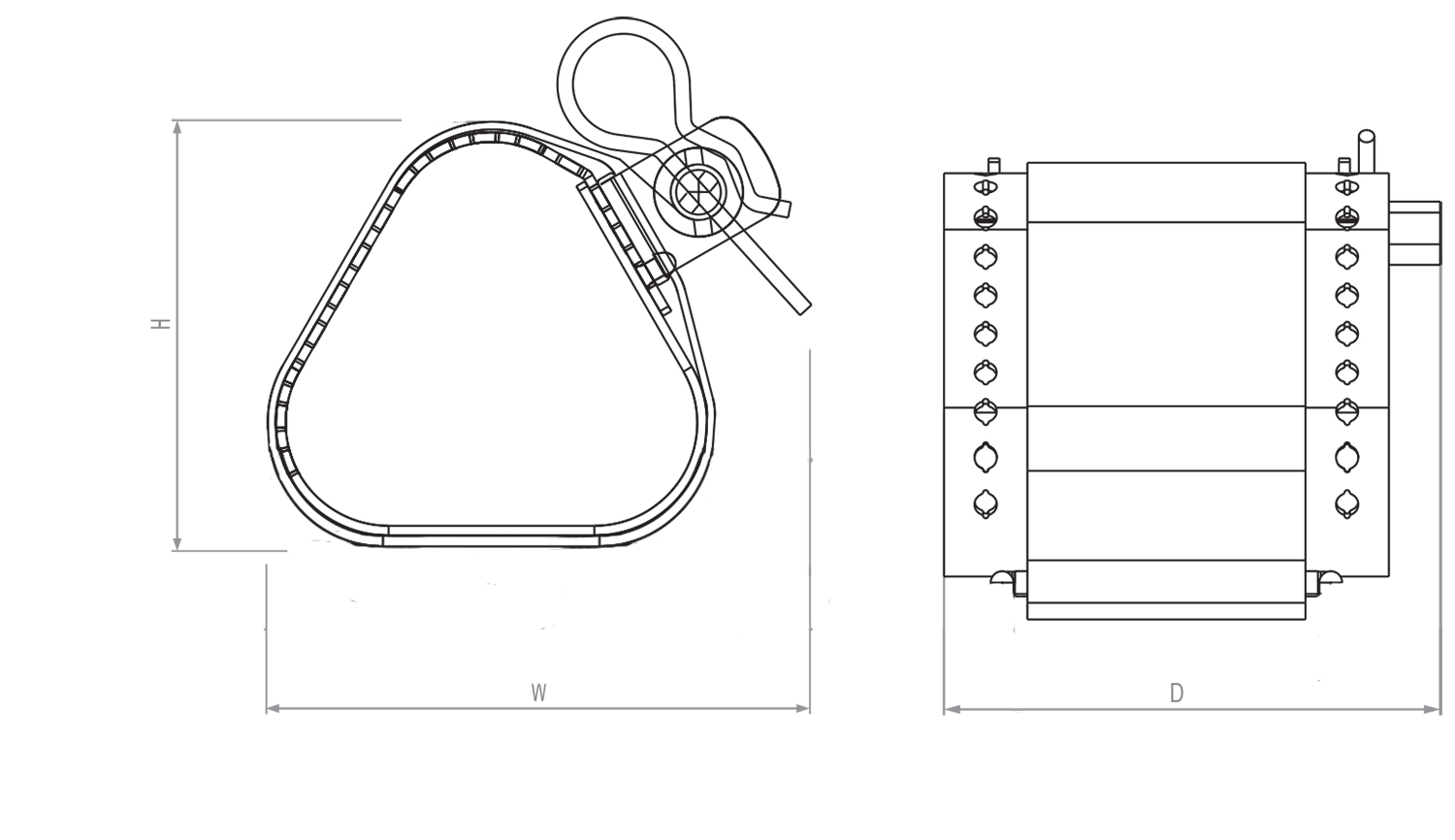

Техническая иллюстрация

СтяжкаCyclone.II, поз. №. СтяжкаCycloneIII,Поз。№。 ДиапазонДиаметровКабеля(Дэймы) Размеры(Дэймы) Вес стяжки II (г) ВесстяжкиIII(Г)
Одинарныйкабель. Трехлистная компоновка кабелей Четырехлистная компоновка кабелей Ш В Г
2STR024034 3STR024034 1.417 - 1.969 0.945 - 1.339 0.827 - 1.142 2.874 2.638 3.150 211 8.96
2str030041. 3str030041. 1.772 - 2.362 1.181 - 1.614 1.024 - 1.378 3.425 3.189 3.150 230 9.42
2STR037047 3str037047. 2.165 - 2.717 1.457 - 1.850 1.260 - 1.575 3.819. 3.661 3.150 247 10.62
2STR043054 3STR043054 2.520 - 3.150. 1.693 - 2.126 1.457 - 1.811 4.449 4.173 3.150 265. 11.29
2STR050060 3str050060 2.953 - 3.465 1.969 - 2.362 1.693 - 2.008 4.921 4.646 3.150 280. 11.85
2str056067. 3STR056067 3.268 - 3.898 2.205 - 2.638 1.929 - 2.244 5.472 5.157 3.150 300 13.30.
2str063073. 3STR063073 3.701 - 4.252 2.480 - 2.874 2.165 - 2.441 5.945 5.591 3.150 316 13.58
2STR069080 3STR069080 4.055 - 4.646 2.717 - 3.150 2.362 - 2.677 6.496. 6.142 3.150 334 14.85
2STR072085 3str072085. 4.488 - 5.905 2.835 - 3.346 2.598 - 2.834 6.890 6.496. 3.150 348 15.13
2STR082095 3str082095. 5.708 - 2.559 3.228 - 3.740 2.755 - 3.188 7.677 7.283 3.150 375. 16.40
2STR092105 3STR092105 3.622 - 4.134 2.755 - 3.188 8.465 8.032 3.150 402 17.71
2STR102115 3St102115 4.016 - 4.528 3.464 - 3.858 9.252 8.780 3.150 429 19.37
2str112125. 3STR112125 4.409 - 4.921 3.779 - 4.212 10.039 9.567 3.150 456 20.74
2STR122135 3STR122135 4.803 - 5.315 4.133 - 4.566 10.827 10.315 3.150 483 21.83
2STR132145 3STR132145 5.197 - 5.709 4.448 - 4.881 11.614 11.083 3.150 510 23.18
СтяжкаCyclone.II, поз. №. СтяжкаCycloneIII,Поз。№。 ДиапазонДиаметровКабеля(ММ) Размер (мм) Вес стяжки II (г) ВесстяжкиIII(Г)
Одинарныйкабель. Трехлистная компоновка кабелей Четырехлистная компоновка кабелей Ш В Г
2STR024034 3STR024034 36-50 24-34 21-29 73.0 67.0 80.0 211 254.
2str030041. 3str030041. 45-60 30-41 26-35 87.0 81.0 80.0 230 267.
2STR037047 3str037047. 55-69 37-47 32-40 97.0 93.0 80.0 247 301
2STR043054 3STR043054 64-80 43-54 37-46 113.0 106.0 80.0 265. 320
2STR050060 3str050060 75-88 50-60 43-51 125.0 118.0 80.0 280. 336
2str056067. 3STR056067 83-99 56-67 49-57 139.0 131.0 80.0 300 377.
2str063073. 3STR063073 94-108 63-73 55-62 151.0 142.0 80.0 316 385.
2STR069080 3STR069080 103-118 69-80 60-68 165.0 156.0 80.0 334 421
2STR072085 3str072085. 114-150 72-85 66-72 175.0 165.0 80.0 348 429
2STR082095 3str082095. 145-165 82-95 70-81 195.0 185.0 80.0 375. 465
2STR092105 3STR092105 92-105 70-81 215.0 204.0 80.0 402 502
2STR102115 3St102115 102-115 88-98 235.0 223.0 80.0 429 549
2str112125. 3STR112125 112-125 96-107 255.0 243.0 80.0 456 588
2STR122135 3STR122135 122-135 105-116 275.0 262.0 80.0 483 619
2STR132145 3STR132145 132-145 113-124 295.0 281.5.0 80.0 510 657
