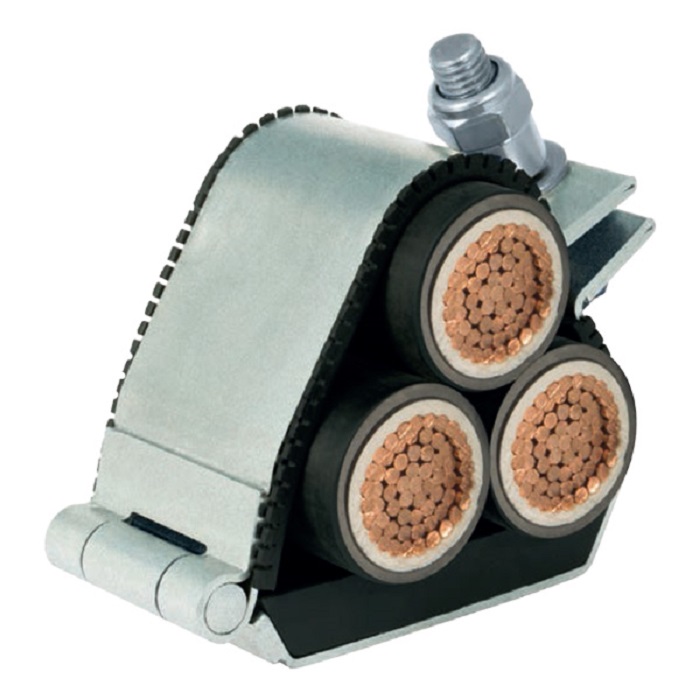

HuronАлюминиевая навесная кабельная скоба

Кабельныескобы休伦 - этометаллическиекабельныескобы，которыебылиспроектированы，изготовленыиподверженыиспытаниямсогласнотребованияммеждународногостандарта，применимогоккабельнымскобамдляэлектрооборудования（IEC 61914）。ОниобеспечиваютУдержаниеикреплениекабелей，предотврашаяихповреждение。

Изделия данной линейки изготовлены из алюминиевого сплава серии 5000 и доступны в 23 размерах для кабелей диаметром от 19 до 128 мм.

Данная скоба имеет три крепежных отверстия размером M10 на одном основании, это дает свободу выбора при монтаже, позволяя использовать один или два болта размером M10. Это также позволяет крепить данное изделие к различным опорным поверхностям. Петли кабельной скобы Huron открываются полностью, что позволяет с легкостью поместить внутрь скобы кабель. Для облегчения процесса монтажа после закрытия и фиксации болт закручивается на специальном выступе.

Стандартновкомплектвходятвкладыш,икоторыеупрощают крепление кабеля (кабелей) в вертикальном положении. В случае теплового удлинения кабелей данный вкладыш также играет роль защитного слоя между кабельной оболочкой и кабельной скобой в нормальных условиях эксплуатации. Этот дополнительный слой защищает кабель от истирания на любой опорной поверхности из-за любых смещений, например таких, которым обычно подвержены конструкции в прибрежном/морском исполнении. Вкладыши также обеспечивают
дополнительную защиту кабелей в неисправном состоянии. Стандартные поставляемые в комплекте вкладыши могут быть малодымящими (LSF), безгалогенными (LS0H) и бесфосфорными.

ОСОБЕННОСТИ

  • СертификациястороннейорганизациейпостандартуIEC 61914
  • АлюминиевыйсплавСерии5000
  • 23 размера, для кабелей диаметром от 19 до 128 мм, для трехлистной компоновки кабелей
  • Максимальный ток короткого замыкания — 84 кА
  • Рабочая температура: от -50 до +60 °C
  • В.кладыши могут быть малодымящими (LSF), безгалогенными (LS0H) и бесфосфорными
  • Комбинированная конструкция, крепящаяся с помощью одного (M10) или двух (M10) болтов

В.ыданные патенты: SG 11201506573Q, US 9551438

ИСПЫТАНИЕ НА КОРОТКОЕ ЗАМЫКАНИЕ СОГЛАСНО IEC 61914
- Параграф9.5
ТРЕХЛИСТНАЯ КОМПОНОВКА КАБЕЛЕЙ
Одно короткое замыкание,
центры отверстий для крепления
кабельных скоб расположены на
расстоянии 300 мм		 Двакороткихзамыкания，
центры отверстий для крепления
кабельных скоб расположены на
расстоянии 300 мм
0.那1с 0.那1с
Макс. нагрузка 84 кА
RMS — 40,5 кА		 Макс. нагрузка 84 кА
RMS — 40,5 кА
300 ММ, HURON LDAL (0,1 С)
НаружныйдиаметрКабеля（ММ） Макс。Нагрузка（Ка）
36 84
38 86.3.
43 91.8
59 10.7.5
65 112.9
Тип 6.1.3，Композитныйматериал，LDAL - Алюминий
Технические стандарты IEC 61914
Рабочая температура при постоянной эксплуатации От-50До+60°C
IEC 61914, параграф 6.2

IEC 61914:2009, параграф 6.2
Испытание тонким пламенем Пройдено，времявоздействияпламени - 120С
IEC 61914，Параграфы10.0,10.1，IEC 60695-11-5

IEC 61914：2009，Параграфы10.0,10.1，IEC 60695-11-5
Испытание на горизонтальную нагрузку ОбрашайтесьвКомпаниюCMP188博金宝网站下载产品，IEC 61914，Параграф9.3
Испытаниенаосевуюнагрузкунагрузкунагрузку ОбрашайтесьвКомпаниюCMP188博金宝网站下载产品，IEC 61914，Параграф9.4
Испытание на ударную вязкость Пройдено, очень высокая
IEC 61914, параграфы 6.3, 6.3.5, 9.2

IEC 61914:2009, параграфы 6.3, 6.3.5, 9.2
Материал АлюминиевыйсплавСерии5000Состандартнымвкладышем。
Стандартные вкладыши могут быть малодымящими (LSF), безгалогенными (LS0H) и
Бесфосфорными.

таблицавыборапродукции.

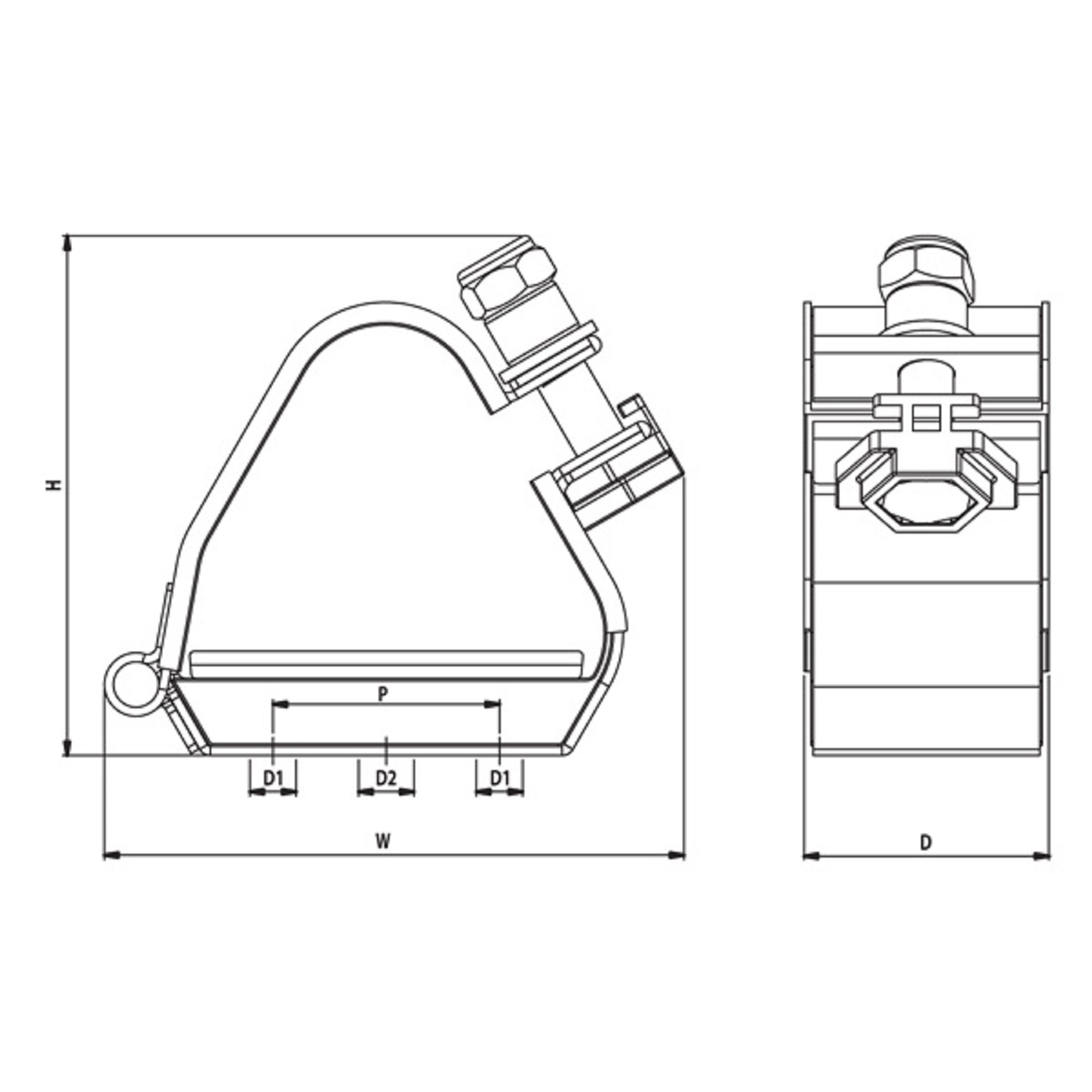

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

Техническаяиллюстрация.

Huron, поз. № Диапазон диаметров кабеля (дюймы) Размеры (дюймы) В.ес (унции)
ш В. Г. P. Диаметр крепежного отверстия
D1 D2
LDAL019023 0.748 - 0.906 3.937 3.425 2.126 0.984 2 x m10 1x M10 7.51
LDAL023028 0..906 - 1.102 4.094 3.465 2.126 0.984 2 x m10 1x M10 8.29
LDAL027032. 1.063 - 1.260 4.173 3.819 2.126 0.984 2 x m10 1x M10 8.54
LDAL030035 1.181 - 1.378 4.252 4.055 2.126 0.984 2 x m10 1x M10 8.75
LDAL033038 1.299 - 1.496 4.331 4.213 2.126 0.984 2 x m10 1x M10 8.85
LDAL036042 1.417 - 1.654 5.197 4.252 2.126 1.969 2 x m10 1x M10 10..41
LDAL040046 1.575 - 1.811 5.276 4.449 2.126 1.969 2 x m10 1x M10 10..65
LDAL044050 1.732 - 1.969 5.354 4.764 2.126 1.969 2 x m10 1x M10 10..90
LDAL048055 1.890 - 2.165 5.433 5.000 2.126 1.969 2 x m10 1x M10 11.29
LDAL051058. 2.008 - 2.283 5.512 5.118 2.126 1.969 2 x m10 1x M10 11.50
LDAL055062 2.165 - 2.441 6.181 5.433 2.126 2.953 2 x m10 1x M10 12.80
LDAL059066 2.323 - 2.598 6.181 5.709 2.126 2.953 2 x m10 1x M10 13.09
LDAL063070 2.480 - 2.756 6.299 5.984 2.126 2.953 2 x m10 1x M10 13.33
LDAL067074 2.638 - 2.913 6.417 6.299 2.126 2.953 2 x m10 1x M10 13.62
ldal071078 2.795 - 3.071 6.614 6.575 2.126 2.953 2 x m10 1x M10 13.93
ldal074082 2.913 - 3.228 7.480 6.890. 2.126 2.953 2 x m10 1x M10 15.66
LDAL077085 3.031 - 3.346 7.559 7.087 2.126 2.953 2 x m10 1x M10 15.87
LDAL082088. 3.228 - 3.465 7.598 7.323 2.126 2.953 2 x m10 1x M10 16.05
LDAL088096 3.465 - 3.780 7.953 7.913 2.126 2.953 2 x m10 1x M10 16.65
LDAL096103 3.780 - 4.055 8.425 8.465 2.126 2.953 2 x m10 1x M10 17.14
ldal103111 4.055 - 4.370 9.331 9.016 2.126 2.953 2 x m10 1x M10 19.22
LDAL111119 4.370 - 4.685 9.764 9.606 2.126 2.953 2 x m10 1x M10 19.79
LDAL119128 4.685 - 5.039 10..433 10..236 2.126 2.953 2 x m10 1x M10 20..85
HURON, ПОЗ. № Диапазон.
ДИАМЕТРОВ
Кабеля（ММ））		 РАЗМЕРЫ (ММ) Вес（Г）
ш В. Г. P. ДиаметрКрепежногоотверстия.
D1 D2
LDAL019023 19-23 10.0. 87 54 25 2 x m10 1x M10 213
LDAL023028 23-28 10.4 88 54 25 2 x m10 1x M10 235
LDAL027032. 27-32 10.6 97 54 25 2 x m10 1x M10 242
LDAL030035 30-35 10.8 10.3 54 25 2 x m10 1x M10 248
LDAL033038 33-38 110. 10.7 54 25 2 x m10 1x M10 251
LDAL036042 36-42 132 10.8 54 50 2 x m10 1x M10 295
LDAL040046 40-46 134 113 54 50 2 x m10 1x M10 302
LDAL044050 44-50 136 121 54 50 2 x m10 1x M10 309
LDAL048055 48-55 138 127 54 50 2 x m10 1x M10 320
LDAL051058. 51-58 140 130 54 50 2 x m10 1x M10 326
LDAL055062 55-62 157 138 54 75 2 x m10 1x M10 363
LDAL059066 59-66 157 145 54 75 2 x m10 1x M10 371
LDAL063070 63-70. 160 152 54 75 2 x m10 1x M10 378
LDAL067074 67-74 163 160 54 75 2 x m10 1x M10 386
ldal071078 71-78 168 167 54 75 2 x m10 1x M10 395
ldal074082 74-82 190 175 54 75 2 x m10 1x M10 444
LDAL077085 77-85 192 180 54 75 2 x m10 1x M10 450
LDAL082088. 82-88 193 186 54 75 2 x m10 1x M10 455
LDAL088096 88-96 20.2 20.1 54 75 2 x m10 1x M10 472
LDAL096103 96-103 214 215 54 75 2 x m10 1x M10 486
ldal103111 10.3-111 237 229 54 75 2 x m10 1x M10 545
LDAL111119 111-119 248 244 54 75 2 x m10 1x M10 561
LDAL119128 119-128 265 260 54 75 2 x m10 1x M10 591
