НижепредставленоописаниепринципарасчетавкомпанииCMP产品пи188博金宝网站下载ковыхзначенийтокакороткогозамыкания(кА)дляконкретногоназначенияиусловиймонтажа。
КомпанияC188博金宝网站下载MP产品ПровелаБолее300ИспытанийнаКороткоезамыкание。Темнеменее,провестииспытаниедлякаждогозначениятокаотказа,кабельнойскобы,размераитипакабеля,атакжеконфигурациирасположениякрепежныхотверстийнепредставляетсявозможным。
КомпанияC188博金宝网站下载MP产品непрерывноразрабатываетпрограммноеобеспечениесцельювоспроизведенияданныхиспытанийиобладаетвозможностямипровестииспытаниякабельныхскоб,кабелей,кабельныхлотковикабельныхлестниц,использованиекоторыхпланируетсявпроектепринестандартныхусловияхэксплуатации。
КомпанияCMPтакжеобладаетопытом,позволяющимточнорассчитатьпиковыезначениятокакороткогозамыкания(кА)наосноведанныхдорогостоящихиспытаний,проверенныхвуниверсальнойпрограммедляиспытаний。
Испытания
Начинаясиспытаниянакороткоезамыканиеприрасстояниимеждуцентрамикрепежныхотверстийскобв300мм,устанавливаетсямаксимальноебезопасноепиковоезначениетокакороткогозамыканиявкА。

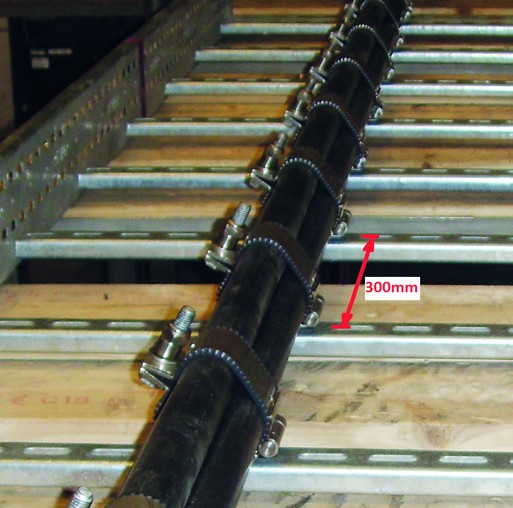

ВпримеренижеописаноуспешноепрохождениеиспытанийкабельнойскобысогласнотребованиямстандартаIEC 61914:2009притоке190кА,диаметрекабеля36ммирасстояниимеждуцентрамикрепежныхотверстий300мм。
РасчетМаксимальногоПоказателяСилы,Воздействушейнаиспытываемуюкабельнуюскобу
Длярасчетасилы,воздействиекоторойможетвыдержатькабельнаяскобавпроцессеиспытания,используютсярезультатыиспытаний,проведенныхпостандартуIEC 61914:2009,изтаблицы:
FT.- Максимальнаясила,Действушаянакабель(Н/М)
IP.- МаксимальноезначениеТокаКороткогозамыкания(Ка)
S.- РасстояниемеждуосевымилиниямидвухсоседнихПроводников,Например,втрехлистнойкомпоновкеоносоответствуетнаружномудиаметрукабеля(М)
ВданномпримеревеличинаftРавна170472,22Н/м
FT - этовеличинасилывНьютонахнаметр,требуемаядлярасчетамаксимальногозначениясилы,воздействиекоторойсможетвыдерживатькабельнаяскоба,икотороедолжнобытьумноженонарасстояниемеждуцентрамикрепежныхотверстийкабельныхскоб:
МаксимальноезначениеСилы,Действушейнакабельнуюскобу= ft(Н/м)xрасстояниемеждуцентрамикрепежныхотверстий(м)
Вданномпримеремаксимальнаясила,действующаянакабельнуюскобу(сучетомрасстояниямеждуцентрамикрепежныхотверстий,равного0 3м),Н= 51 141 67
РасчетПоказателяftдляновыхусловий
Послерасчетмаксимальнойсилы,действующейнакабельнуюскобу,формулабудетпреобразованасцельюрасчетамаксимальногоКЗприиныхзначенияхрасстояниямеждуцентрамикрепежныхотверстий,диаметровкабелейипр。
Сперванеобходиморассчитатьзначениеip,еслирасстояниемеждуцентрамикрепежныхотверстийувеличилосьд600омм,затемрассчитатьзначение英国《金融时报》:
FT.- Максимальнаясила,Действушаянакабель(Н/М)
IP.- МаксимальноезначениеТокаКороткогозамыкания(Ка)
S.- РасстояниемеждуосевымилиниямидвухсоседнихПроводников,Т。е。НаружныйдиаметрКабеля(М)
Вданномпримерезначениеft= 85 236,11(Н/м)
Послерасчетазначения英尺дляданныхусловийэксплуатацииследуетрассчитатьзначениеip。
Расчет показателя我для новых условий
FT.- Максимальнаясила,Действушаянакабель(Н/М)
IP.- МаксимальноезначениеТокаКороткогозамыкания(Ка)
S.- РасстояниемеждуосевымилиниямидвухсоседнихПроводников,Т。е。НаружныйдиаметрКабеля(М)
ЗначениеIPВДанномпримере=134,35ка
Опытпоказывает,чтоэтизначениявсегданижетех,которыхудаетсядостичьвусловияхфизическогоиспытания。ЭтоподтверждаетучетпоказателябезопасностиврасчетахстандартаIEC 61914:2009。Иэтохорошо,посколькуозначает,чторассчитанныезначениявсегдауказанысзапасом。
Этотакжезначит,чтозначение英尺(максимальнаясила,действующаянакаждуюкабельнуюскобу),полученноепорезультатамиспытаний,следуетиспользоватьтолькосучетомрасстояниймеждуцентрамикрепежныхотверстий,которыевдействительностименьшетех,чтобылииспользованывпроцессеиспытания,вкачествевеличиныдлярасчетазначенийip。Нерекомендуетсяпроводитьрасчетвобратномпорядк,епосколькуэтобудетпротиворечитьпоказателюбезопасности,использованномувстандартнойситуации,чтоприведеткполучениюнереалистичныхзначенийip。
Пример:
Кабельикабельнаяскобауспешнопрошлииспытанияпостандарту61914:2009призначении150кАирасстояниимеждуцентрамикрепежныхотверстий600мм(рассчитанноезначениеIPсоставило134,35кА,что,посути,превышаетмаксимальновозможноена〜12%)
СУчетомПолученногоновогозначенияIPРассчитываемЗначениеFT:
FT.- Максимальнаясила,Действушаянакабель(Н/М)
IP.- МаксимальноезначениеТокаКороткогозамыкания(Ка)
S.- РасстояниемеждуосевымилиниямидвухсоседнихПроводников,Т。е。НаружныйдиаметрКабеля(М)
Вданномпримеревеличинаft= 106 250Н/м
Вданномпримеремаксимальнаясила,действующаянакабельнуюскобу(сучетомрасстояниямеждуцентрамикрепежныхотверстий,равного0,6м)= 63 750Н
Еслиданноемаксимальноезначениесилы,действующейнакаждуюкабельнуюскобу,использовалосьвкачествеосновыдлярасчетазначенияIPсучетомрасстояниямеждуцентрамикрепежныхотверстий,равного0,3м,тогдазначение呎должноравняться212 500Н/м
ВэтомслучаезначениеIPБудетсоставлять212,13ка - эточрезмерновысокоезначение!Приусловии,чторасстояниемеждуцентрамикрепежныхотверстийсоставляло00300мм,Былодостигнутозначениевсего190кавусловияхфизическогоиспытания。этоуказывалонато,чтокабельнаяскобаужевыдерживаетблизкуюкпредельнойнагрузку。
Уточняющийрасчет:
ПрирасчетевеличиныIPиспользуйтетольковеличину尺(максимальнаясила,действующаянакаждуюкабельнуюскобу),полученнуюпорезультатамиспытанийприкороткихрасстоянияхмеждуцентрамикрепежныхотверстий,анепритехрасстояниях,которыебудутиспользоватьсявреальныхусловиях。Проводитьрасчетывобратномпорядкеопасно,посколькуэтобудетпротиворечитьучтенномувстандартныхрасчетахпоказателюбезопасности,чтоприведеткполучениюнереалистичныхзначенийIP。
СцельюмаксимальноточногорасчетаинаибольшейбезопасностиконструкцииCMPрекомендуетиспользоватьданные,полученныеврезультатеиспытанийCMPкабельныхскоб,закрепленныхнамаксимальноблизком(инаименьшем)расстояниидоцелевыхцентровкрепежныхотверстийдлярасчетазначенияIP,например:
Еслискобынеобходимокрепитьнарасстоянии500мм,вкачествеосновногодлярасчетазначенияIPиспользуйтепоказательсилы,рассчитанныйдлярасстояниямеждуцентрамикрепежныхотверстийв300мм,полученныйврезультатеиспытанияCMP。
Еслискобынеобходимокрепитьнарасстоянии900мм,вкачествеосновногодлярасчетазначенияIPиспользуйтепоказательсилы,рассчитанныйдлярасстояниямеждуцентрамикрепежныхотверстийв600мм,полученныйврезультатеиспытанияCMP。
