TSX |DIN 89345 |EMC应变浮雕电缆腺体适用于所有类型的编织/屏蔽电缆

我们想保持联系

我们在管道中有一些令人兴奋的事情 - 如果您想成为第一个知道请在下面输入您的电子邮件地址。

不，谢谢，我就是喜欢下载数据表。

请注意，TSX系列已根据DIN 89345开发，只能用于遵循此标准的安装中。

TSX系列的应变释放金属电缆腺体设计用于卓越的EMC性能，同时也利用铠装夹紧锥形和环设计，并且具有+ 105°C至-60°C的温度等级。

TSX系列符合众所周知的电缆腺标准的要求，包括EN 62444和IEC 62444。

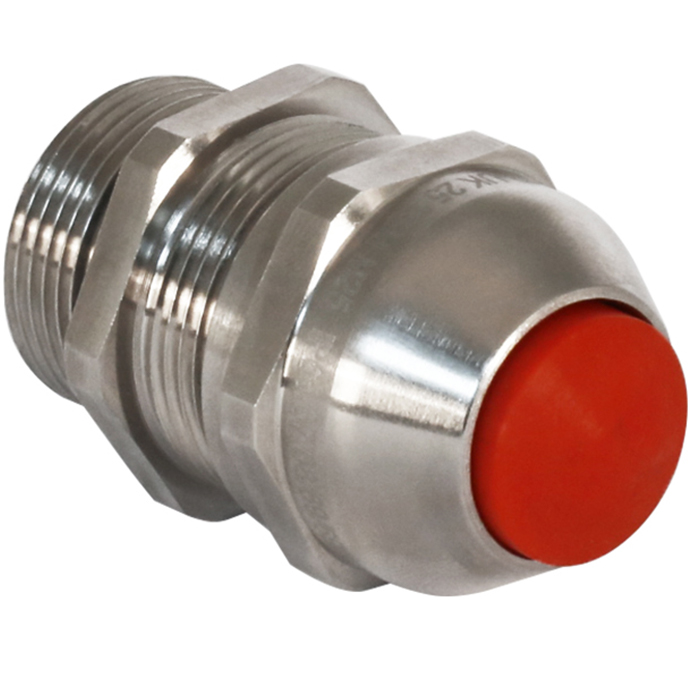

有关更多特定应用，可提供IP68和IP69x入口光盘或插头。

功能包括：

  • 专为卓越的EMC性能而设计
  • 夹紧锥形和环形设计
  • 360°接触圆形屏幕圆周
  • 第三方EMC性能测试到EN 55032
  • 手指锁定密封件提供卓越的电缆保持和应变消除
  • 第三方认证到IEC / EN 62444
  • 最广泛的电缆范围占据市场
  • 强大的设计，高品质的材料
  • O形环接口密封作为标准
  • 传输光盘或IP68，IP69和IP69K额定IP插头选项可用
  • 产品供应镀镍黄铜，或不锈钢请求
  • EX EB认证产品也可提供
  • 镀镍黄铜Locknut（订购后缀2TN）

可能需要拧紧工具来帮助安装。如需更多信息，请点击这里。

设计规范 IEC 62444，EN 62444，DIN 89345（仅限UN规定）
机械分类* 影响= 6级，电缆锚=型
外壳保护 IK08至IEC 62262（7焦耳）
入口保护评级** IP66，IP67，IP68 **，IP69和IP69K
电缆腺材料 镀镍黄铜，不锈钢（选项）
密封材料 CMP SOLO LSF无卤热固体弹性体
电缆类型 辫子
密封技术 CMP独特的手指锁定型密封
密封区 电缆外护套

*根据IEC / EN 62444应用的机械分类
** IP68测试到300 KPA 16小时（相当于30米的水深）

跳到技术插图

点击这里查看如何订购

双密封 可用的条目线程'c' 整体电缆直径'A' 电缆床上用品直径'f' 横跨公寓'D' 横跨角落'd' 突出长度'B'
标准 选项
仅限电缆腺 有锁紧螺母的电缆腺 公制 线程长度（度量标准）'e' 长螺纹长度（度量）'e' n 螺纹长度（NPT）'e' 闵 最大限度 最大限度 最大限度
16dtsx1ta5. 16dtsx2tn5. M16 6.0 12.0 3/8“ 11.0. 3.0 10.0 7.5 20.0 22.0 30.7
20dtsx1ta5. 20dtsx2tn5. M20 6.5 12.0 1/2“ 14.0 5.0 14.0 9.5 24.0 26.4 33.8.
25dtsx1ta5. 25dtsx2tn5. M25 7.0 12.0 3/4“ 15.0 9.0 18.0 16.0 30.0 33.0 39.0
32dtsx1ta5. 32dtsx2tn5. M32. 8.0 12.0 1“ 18.0 12.5 25.0 20.0 39.0 42.9 45.0
40dtsx1ta5. 40dtsx2tn5. M40 8.0 15.0 1 1/4“ 18.0 19.0 32.0 26.0 50.0 55.0 52.4
50dtsx1ta5. 50dtsx2tn5. M50 9.0 15.0 1 1/2“ 19.0 22.0 38.0 33.0 57.0 62.7 55.8
63dtsx1ta5. 63dtsx2tn5. M63. 10.0 15.0 2“ 20.0 28.0 48.0 45.0 68.0 74.8. 60.9
标准密封 可用的条目线程'c' 整体电缆直径'A' 电缆床上用品直径'f' 横跨公寓 '穿过角落'd' 突出长度'B'
标准 选项
仅限电缆腺 有锁紧螺母的电缆腺 公制 线程长度（度量标准）'e' 长螺纹长度（度量）'e' n 螺纹长度（NPT）'e' 闵 最大限度 最大限度 最大限度
12tsx1ta5. 12TSX2TN5. M12. 6.0 12.0 1/4“ 11.0. 3.0 6.5 5.0 16.0 17.6 30.7
16stsx1ta5. 16STSX2TN5. M16 6.0 12.0 3/8“ 11.0. 3.0 7.0 7.0 20.0 22.0 30.7
16tsx1ta5. 16tsx2tn5. M16 6.0 12.0 3/8“ 11.0. 6.0 10.0 7.5 20.0 22.0 30.7
20stsx1ta5. 20stsx2tn5. M20 6.5 12.0 1/2“ 14.0 5.0 10.0 9.5 24.0 26.4 33.8.
20tsx1ta5. 20tsx2tn5. M20 6.5 12.0 1/2“ 14.0 9.0 14.0 9.5 24.0 26.4 33.8.
25stsx1ta5. 25stsx2tn5. M25 7.0 12.0 3/4“ 15.0 9.0 15.5 15.5 30.0 33.0 39.0
25tsx1ta5. 25tsx2tn5. M25 7.0 12.0 3/4“ 15.0 12.5 18.0 16.0 30.0 33.0 39.0
32stsx1ta5. 32stsx2tn5. M32. 8.0 12.0 1“ 18.0 12.5 19.0 19.0 39.0 42.9 45.0
32tsx1ta5. 32tsx2tn5. M32. 8.0 12.0 1“ 18.0 17.0 25.0 20.0 39.0 42.9 45.0
40stsx1ta5. 40stsx2tn5. M40 8.0 15.0 1 1/4“ 18.0 19.0 27.0 25.9 50.0 55.0 52.4
40tsx1ta5. 40tsx2tn5. M40 8.0 15.0 1 1/4“ 18.0 24.0 32.0 25.9 50.0 55.0 52.4
50stsx1ta5. 50stsx2tn5. M50 9.0 15.0 1 1/2“ 19.0 22.0 32.0 32.0 57.0 62.7 55.8
50tsx1ta5. 50tsx2tn5. M50 9.0 15.0 1 1/2“ 19.0 28.0 38.0 33.0 57.0 62.7 55.8
63stsx1ta5. 63STSX2TN5 M63. 10.0 15.0 2“ 20.0 28.0 39.0 39.0 68.0 74.8. 60.9
63tsx1ta5. 63tsx2tn5. M63. 10.0 15.0 2“ 20.0 37.0 48.0 45.0 68.0 74.8. 60.9
对于NPT线程，将“T”添加到后缀。16dtsx1ta5t（3/8“NPT）
对于长的公制线程，将“L”添加到后缀。16DTSX1TA5L（M16，带12毫米的入口线程）。
除非另有说明，否则尺寸以毫米显示。

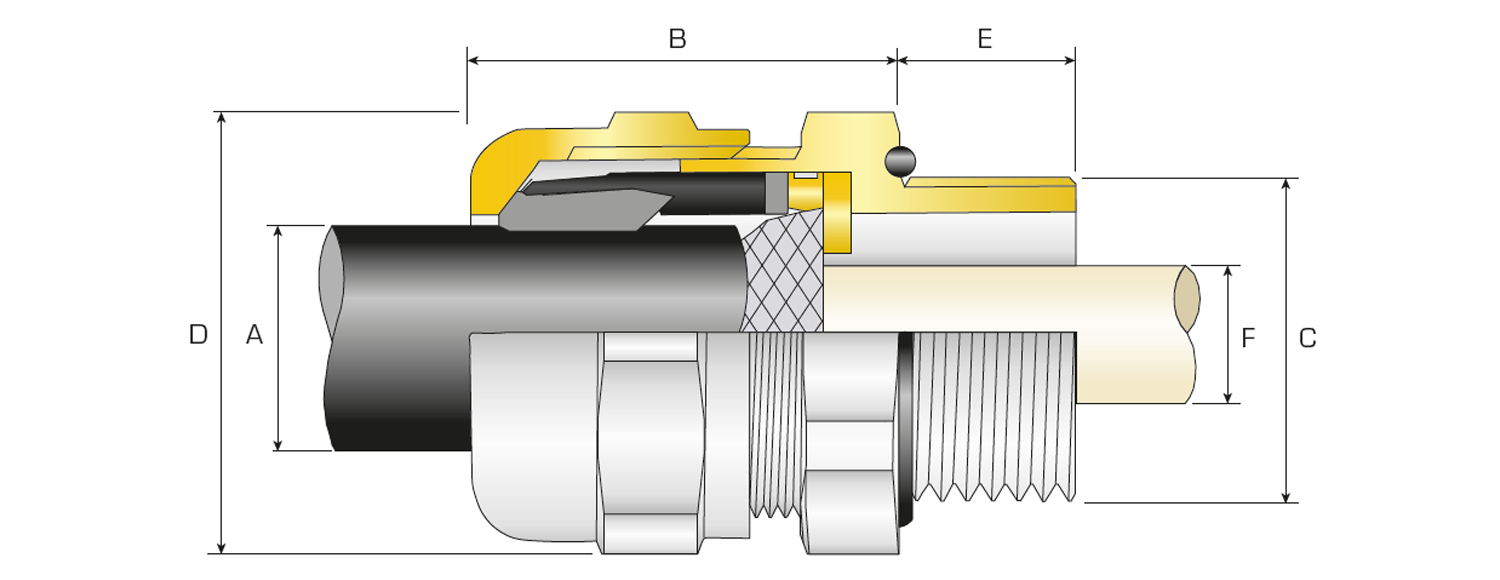

技术插图
