使用三相，三相由三个单芯电源电缆而不是单个多核电缆进行三相。

在这种配置中安装三个单芯电缆的优点是它最大限度地减少了涡流的诱导，从而降低了局部加热的效果，同时保持电路的电流承载能力。三轴电缆夹板是用188博金宝备用地址188博金宝网站下载于在三角形接触（三角形）形成中的三个单芯功率电缆的装置，沿着铺设电缆的长度保持三角芯电缆。

三轴形成中单芯电缆的短路故障条件导致高动态电磁力;这些力量需要正确地限制，以防止对电缆管理系统的广泛损害，更重要的是潜在的伤害。

三轴电缆夹板制造商需要在应用测试中物理测试它们的设188博金宝备用地址188博金宝网站下载计，其中三个单芯电源线的一部分用电缆夹板保持，然后暴露于三相短路。

电缆夹板，电缆和施加电流的每个组装将产生不同的结果，因此理论上需要无限数量的测试。这些物理测试可以在费用和时间方面昂贵。

为了避免在测试可能出现的所有可能的排列时不可避免的延迟，已经建立了包括电流，诱导电磁力，材料可塑性和接触分析的时间依赖的多体学习模型。这可以在短路故障状态下完全描述和模拟电缆和电缆夹板上的动态负载条件。188博金宝网站下载188博金宝备用地址

该多体型模型可用于在短路期间进行测试和评估各种电缆夹板设计，在要设置和执行物理短路测试的时间内。

每个参数都考虑到峰值故障电流，电缆直径，导体尺寸和型，绝缘厚度，电缆夹板和衬垫材料特性，电缆夹板等的型号中进行了考虑。

模型的示例输出如下所示：

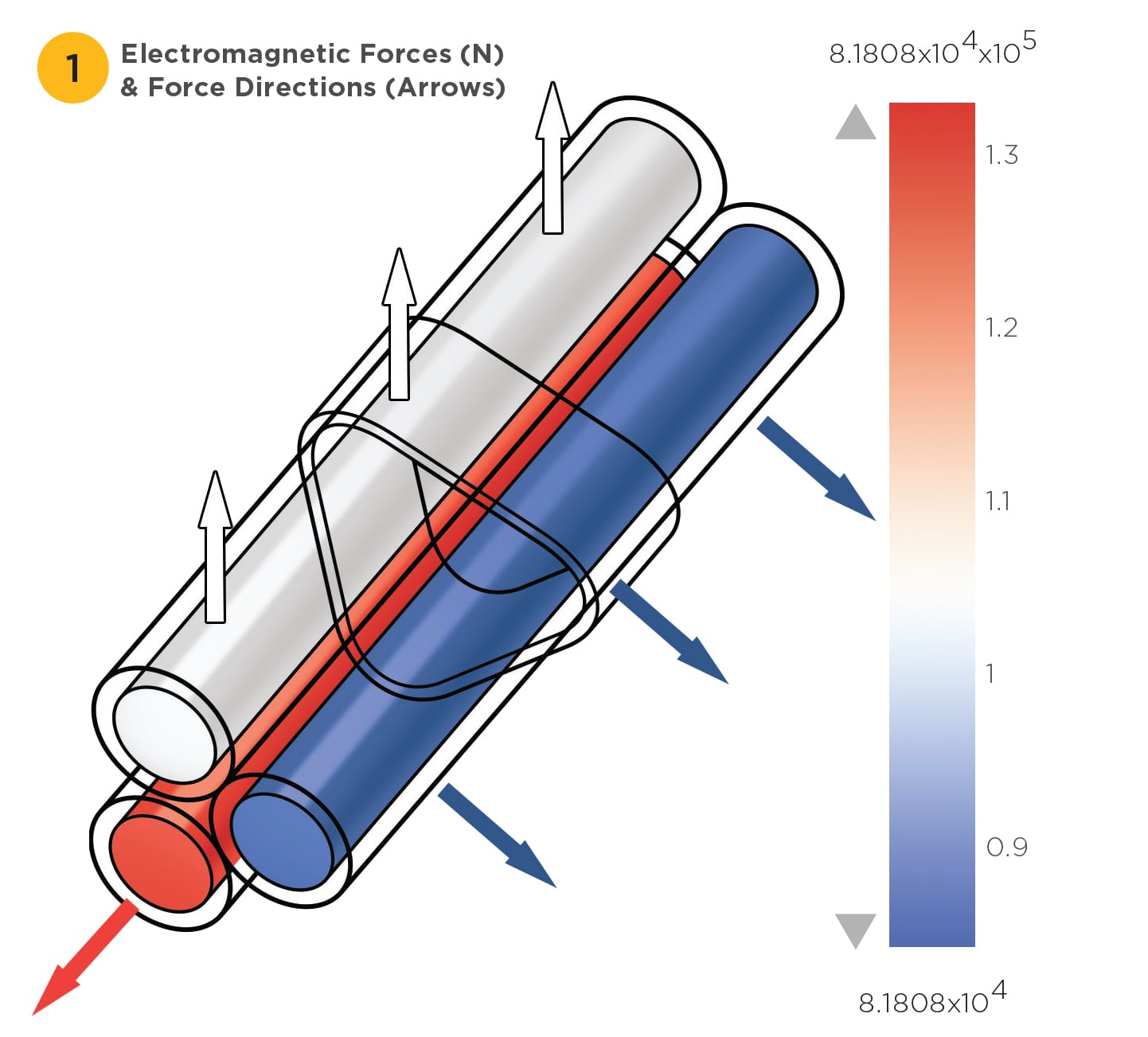

牛顿中的机电力与箭头耦合，箭头显示在短路期间在特定时间点的在特定时间点处作用在每个电缆导体上的力的矢量方向。

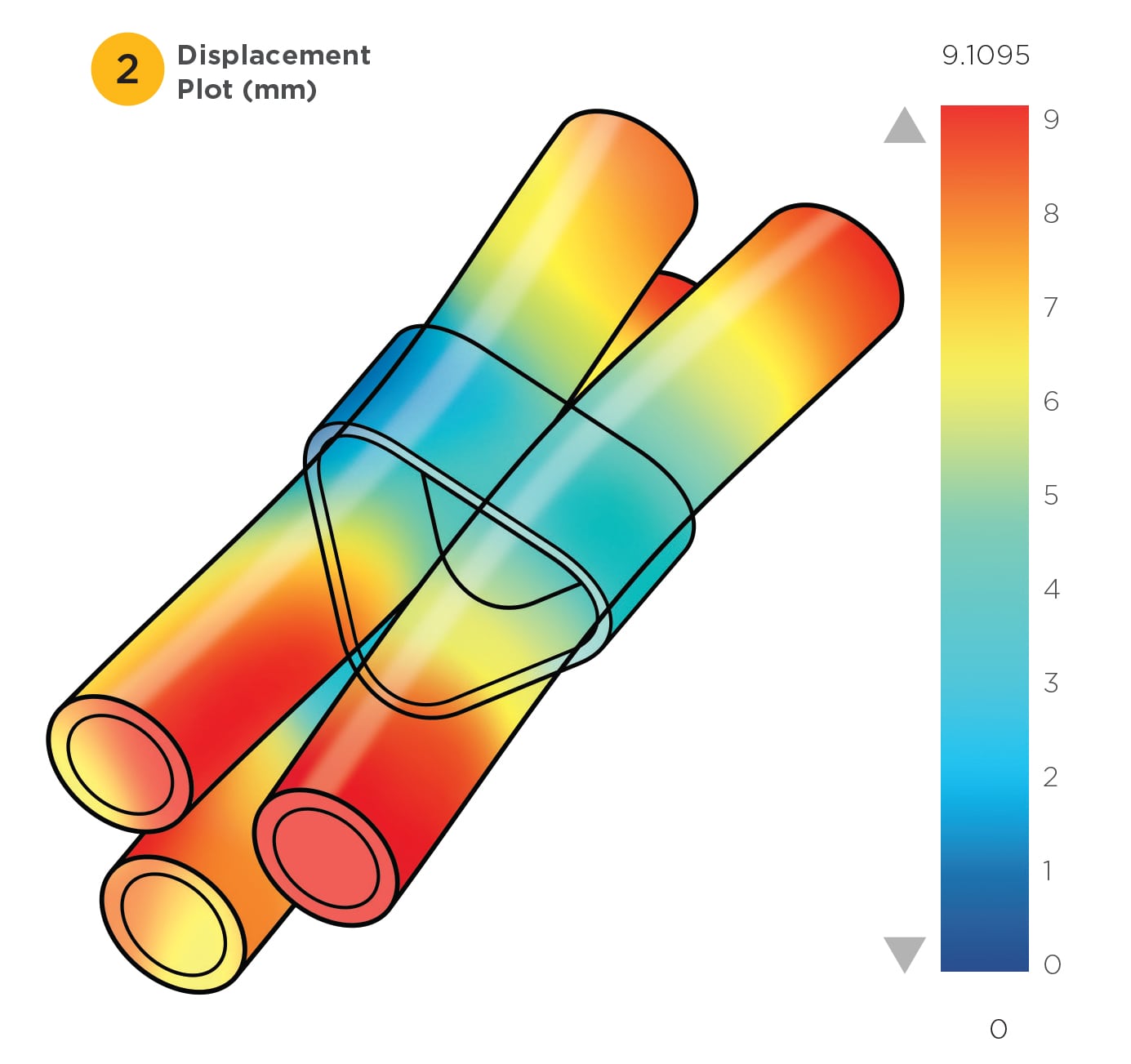

由作用在它们上的电磁力引起的电缆的毫米处的位移幅度。

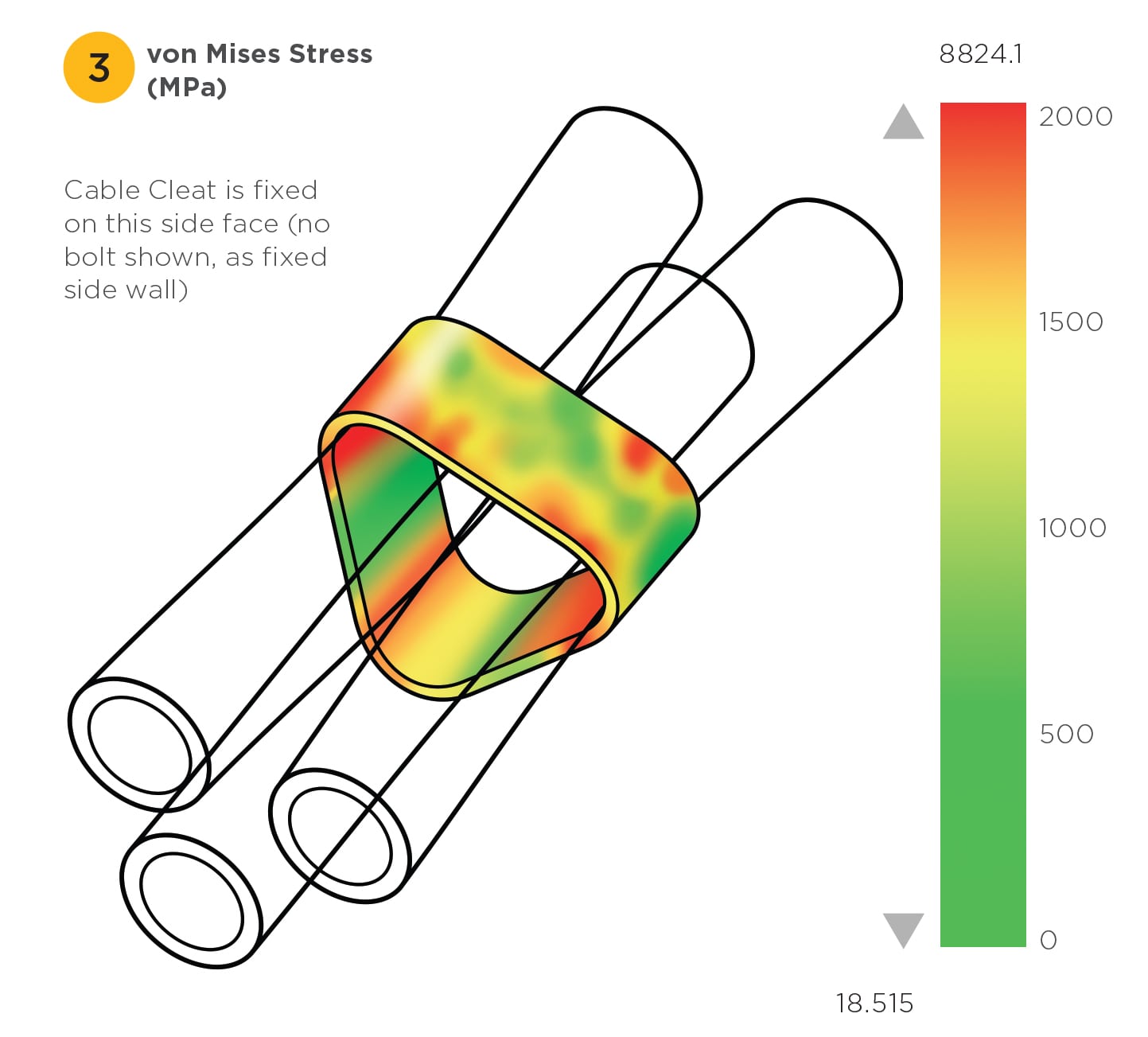

Von误导了由电缆位移和动态载荷引起的电缆夹板材料的MPa中的应力。

在测试标准中的模型输出，物理测试数据和计算之间的比较显示出优异的相关性。一旦用户输入其定义的参数，模型就计算并显示了快速指示所选电缆夹板是否足够安全地使用的输出以便在该特定应用中使用。
